地基处理低能量真空强夯施工组织设计.docx

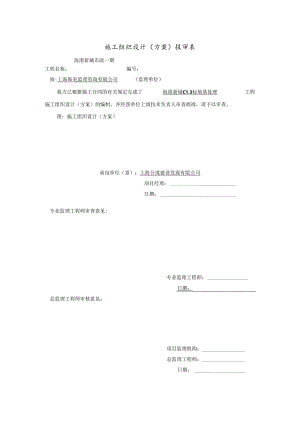

施工组织设计（方案）报审表海港新城市政一期工程名称：编号：致:上海斯美监理咨询有限公司（监理单位）我方己根据施工合同的有关规定完成了海港新城C1.3标地基处理工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）：上海公成建设发展有限公司项目经理：日期：专业监理工程师审查意见:专业监理工程师：日期：总监理工程师审核意见：项目监理机构：总监理工程师：日期：地基处理工程（真空排水联合低能量强夯法）施工组织设计编制：夏忠明审核：编制单位:上海公成建设发展有限公旬编制B期：2003年12月12日目录1、 编制依据2、 工程概况3、 工程水文地质状况4、 施工方法5、 旗工进度计划与保证工期措施6、 施工质量保证措施7、 安全施工措施8、 文明施工措施9、 岐工资料10、附图、表道路地基处理1 .编制依据：1.1. 1.上海市深水港工程建设指挥部港城分指挥部颁发的海港新城一期市政C1、C2、B1道路地基处理指定分包定向议标投标须知；1.2.交通部(JTJ22198)港口工程质量检验评定标准；1.3. 交通部(JTJ250-9)港口工程地基规范；1.4. 中华人民共和国行业标准(JGJ79-91)建筑地基处理技术规范。1.5. 上海市地基处理技术规范(DBJ08-40-94)o1.6. 海港新城C1道路地基处理施工方案。2 .工程概况海港新城一期市政Cl道路是芦潮港人工湖(又名“滴水湖”)的环湖景观大道，道路等级为城市次干路，计算行车速度为40Kmh,规划红线宽50m,道路横断面为机动车双向四车道加单侧双向非机动车道，道路全长8.54Km0C1.3标段邻近东海侧，全长为2.16Km,地基加固面积约为11901Om2o海港新城位于上海市东南端，地处东海与杭州湾的交汇处，地貌类型属潮坪相和河口、砂嘴、砂岛的交界处。拟建Cl道路场地系围海造地、人工吹填形成，现状地势平坦，地面标高一般在+4.55.5mo拟建道路现状表层为围海造地和人工湖开挖吹填形成的吹填土。吹填土部分区域以粉性为主，夹层状淤泥质粘性土，土质松散且不均匀；部分区域呈淤泥质粘土夹粉土，呈软塑流塑状态。吹填土厚度一般为2.23.8m,局部最深约67m。在临海区域半圆范围内以砂质粉土为主，局部夹较多粘性土；而在另半圆范围内以粘性为主，夹粉性土，吹填土土性空间和纵向分布欠均一。由于吹填土形成时间短，属久固结土，具有含水量高，孔隙比大、高压缩性、强度低，在动力作用下易产生沉降和液化。为了确保路基强度和稳定，需对路基进行处理。强夯处理后，场区地基强度和沉降满足如下设计要求。、加固的有效深度24m。、地基承载力标准值A：013120Kpa、表层2.0m内地基回弹模量：E025Mpa;3.1.地形地貌：拟建场地位于上海市东南端，地处东海与杭州湾的交汇处，地貌类型属潮坪相和河口、砂嘴、砂岛的交界处。拟建场地系围海造地、人工吹填形成，现状地势平坦。3.2.地基土的构成与特性：经勘察初步查明拟建场地在自然地面50.Om深度范围内的土层均属第四纪河口、滨海、浅海相沉积，主要由饱和的粘性土、粉性土和砂土组成，一般呈水平层理分布。3.3.需加固处理地基土的物理学性质：地基承载力设计值fd及特性值几值一览表（附表1）层序地层名称PS值重度直剪固快峰值强度地基承载力PS(Mpa)Y(KNm3)C(Kpa)(°)设计值fd(KPa)特性值fak(KPa)2吹填土1304025303-1砂质粉土3110903-2粉砂21301053.4.土层渗透系数：在第2、3-1、3-2层中进行室内渗透试验，测得其渗透系数见下表（附表2）层序土层名称室内渗透试脸Kv(cms)Kh(cms)2吹填土（砂质粉土夹淤泥质粉质粘土）37砂质粉土3-2粉砂ZZ3.4.水文状况：芦潮港年平均高潮位为1.86m;平均底潮位为-1.34m,最大潮差为5.14m,平均潮差为3.2m。勘察期间地下水位埋深一般为1.303.OOm之间，相应绝对标高为3.852.23m,从整个场地分析地下水水位埋深呈西部低，东部高（临海区域）的趋势，其水位差约1m。上海市平均地下水位埋深为地表面下0.50.7m,低地下水位埋深为地表面下1.5m。4.施工方法：4.1.施工程序步骤：4.1.1.施工前由主体施工单位将场区平整，推平至+4.Om标高，（预留50cm超高）;4.1.2.由主体施工单位开挖明沟、集水井；4.1.3.引测控制基线、基准点，形成“+”字形测量控制网，将施工区域分成若干个100nlX54m的施工小区，局部有港桥和加宽区域，根据现场情况作适当调整。4.1.4.小螺钻探摸取样，分析土质特性，根据土质分布情况合理布置高真空排水井点管；4.1.5.预埋水位观测管，每小区6孔，埋深4.Om,滤头长1.5m,并要求水位测管周围灌粗砂，正确掌握真空降水对地下水位的变化情况，编制水位孔的编号，并进行定时测量和记录；×9m（局部加宽区域可采用IOmXIOrn）方格网测量地面沉降初始值（延环线方向为IOm,垂直环线方向为9m或Iorn）,同时测定地下水位的初读数；4.1.7.分三次布置高真空排水设备（具体见后附图）：在降水明沟内侧布置小区外围封闭管，外围封闭管与明沟一样要求相互贯通，外围封闭管井点管间距为2米，距小区边线距离为23米。第一次降水：均为3m浅管，滤头长度为1.5m,井点管卧管间距为3m,井点管间距为2米，要求井点管周围灌粗砂从孔底至地面以下50cm,孔口地面以下50CrTl内用粘土或淤泥质土封死。降水水位至2.5m以下，连续72小时不间断降水。完毕后拆除并保留外围封管，进行第一遍强夯。第二次降水：在第一遍强夯后，采用一长一短相间的井点管布置方式，短井点管管长3米，长井点管管长6米，井点间距为4米，卧管间距为4米，要求3米深井点管周围灌粗砂从孔底至地面下50cm,孔口地面以下50Cm内用粘土或淤泥质土封死。第一遍强夯后立即插管降水，并将夯坑及地表的明水及时排出。第二遍降水要求降至地面3米以下，连续降水7天。第三遍降水：在第二遍强夯后，采用一长一短相间的井点管布置方式。短井点管管长3米，长井点管管长6米，井点间距为4米，卧管间距为4米，要求3米深井点管周围灌粗砂从孔底至地面下50cm,孔口地面以下50Cm内用粘土或淤泥质土封死。第二遍强夯后立即插管降水，并将夯坑及地表的明水及时排出。第三遍降水要求降至地面3米以下，连续降水7天。外围封管：井点间距为2米，管长为6米，井点管滤头处1米灌粗砂。4.1.8.强夯施工按三遍进行，第一、二遍强夯夯点间距4mX4m,呈正方形布置，第三遍强夯为搭接满夯。夯锤要求重1010.5吨，锤底面直径2.5m,要求有出气孔。第一遍强夯：单点夯一击，夯击能量为400KJ;第二遍强夯：单点夯二击，夯击能量为100OKJ；第三遍满夯：单点夯二击，夯击能量为1000KJo夯击能量可根据现场土质情况，通过现场监理认可，作适当调整。4.1.9.每遍强夯时必须保留外围封闭管，并继续抽水，确保场地内的地下水位不急剧上升，直至三遍强夯结束。4.1.10.第一遍强夯后考虑到不能对土体重复扰动，可在第二遍强夯前对场地进行推平，二、三遍强夯后，将场地用推土机推平，并进行地面沉降、地下水位观测，满足设计规定的间隙期后再进行下一遍的夯击。4.2.1真空排水设备表（附表3）序号设备名称型号单位数量备注1真空泵FK-15型套100真空度275OmmHg2平衡箱只1003离心泵R50排水量245射44总管63mmm3000053m支管32mmm1000066m支管32mmm30007弹簧管63mmm20008弹簧管32mmm80009发电机组200kw台44.2.2.施工人员组织（附表4）序号工种人数备注1成孔工30专门成孔2安装、搬运工25负责安装泵、拆卸泵3杂勤25负责拔管、洗管、包扎滤头等4电工3负责接线、检查用电安全等5机修2检查泵的正常运转和维修等总人数85准备工作一铺放总管-埋设支管一-支管总管连接一-真空泵安装一T调试一T抽水一T水位观测一T拆除一T强夯O4.2.4.1井位布置：按井位设计平面图安置抽水机组、总管。4.2.4.2成孔：水冲法成孔，外径约150mm。4.2.4.3下井管：孔深度达到设计要求才能下管，管顶外露约20cm。4.2.4.4填滤砂：采取动水投砂，当成孔水逐步澄清，即投砂（深管6m可采用现场的粉细砂，浅管3m采用外购粗砂。）在管井周围均匀回填，孔口50cm用淤泥或粘土封死。4.2.4.5设备安装：井点管与总管、真空泵机组连接后，进行运行调试，检查是否有漏气及死管的情况，发现问题应及时采取措施进行补救。4.2.4.6抽水运行：真空泵机组安装真空表，注意真空度情况的变化,出水应先浊后清。4.2.4.7进行24小时水位跟踪观测，水位下降达到设计要求和抽水时间满足设计要求后，方可拆除施工区域内井点管和卧管，进行强夯。由于土层中有淤泥质粘土存在，该类土质渗透系数很小，可能导致井点降水难以达到预期效果，发生这种情况时应根据具体情况采取相应措施（如增设井点管，延长抽水时间等）。4.3.1.CkC2道路地基低能量强夯施工参数汇总表。CkC2道路地基区低能量强夯施工参数汇总表（附表5）夯点布置（正方形）夯击击数夯击能（KN.m）第1遍第2遍第3遍第1遍第2遍第3遍第1遍第2遍第3遍4m×4m4m×4m4m×4m1224001010004.3.2.机具准备。表2：机具配备（附表6）序号设备名称规格台效率数量1履带吊EPD-6025吨22履带吊EPD-6015吨23夯锤自制（4歪底面积$招）45自制托钩自制56推土机TD14017真空泵FK型15KW1008电焊机22KW210水准仪苏光411经纬仪北光J-2112路基箱×6m244.4.项目组织机构，见表（附表7）表7：项目组织4.5.2.填写开工报告及测量放线资料报监理审批。4.5.3.进行技术、安全交底。4.6.1.平整施工场地，并控制场地标高误差在IoCm范围内（由主体施工单位负责），按10米X9米方格形测量场地标高，求出夯前平均标高。.2.预埋水位管。.3.强夯区测量定位，测量控制桩，埋设轴线桩和水准点桩。.强夯施工.1.平整场地，按设计图测放第一遍夯点。.2.测量地面沉降，地
