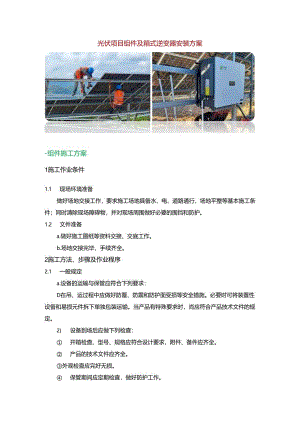

光伏项目组件及箱式逆变器安装方案.docx

光伏项目组件及箱式逆变器安装方案-组件施工方案1施工作业条件1.1 现场环境准备做好场地交接工作，要求施工场地具备水、电、道路通行、场地平整等基本施工条件；同时清除现场障碍物，并对现场周围做好必要的围挡和防护。1.2 文件准备a.做好施工图纸等资料交接、交底工作。b.场地交接完毕，手续齐全。2施工方法、步骤及作业程序2.1 一般规定a.设备的运输与保管应符合下列要求：D在吊、运过程中应做好防覆、防震和防护面受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，尚应符合产品技术文件的规定。2) 设备到场后应做下列检查： 开箱检查、型号、规格应符合设计要求，附件、备件应齐全。 产品的技术文件应齐全。外观检查应完好无损。 保管期间应定期检查，做好防护工作。3) 安装人员应经过相关安装知识及技术培训。2.2 施工方法3作业的质量要求3.1 施工质量保证措施a.质量管理组织机构为确保工程施工质量，建立以项目经理为组长的质量管理领导小组，质量总监、总工程师、生产经理任副组长，成员由各部门人员组成。发现问题及时纠正、及时上报，做到不隐瞒、不谎报，全面监督管理施工质量。b.质量管理制度实施项目工程质量责任制。明确质量责任，实现以人员素质保证工作质量，以工作质量保证各项制度和现场操作到位的良性工作循环。c.实施样板引路制度进场后针对选取的试验段上报试验段施工方案，待试验段检验合格后根据样板质量技术参数进行大规模施工。3.2 验收标准组件的材质、连接螺栓等必须符合设计及规范的要求。检查材料出场合格证、检验报告单。安装标准规范，横平竖直、整齐美观，螺栓紧固可靠满足设计规范要求。3.3 验收程序各检验批、分项工程由施工单位先进行自检，验收合格后组织QAQC、业主、设计、地勘单位人员对进行检查，经检验合格后方可进行下一道工序的施工。二箱式逆变器安装方案1施工作业条件1.1 现场环境准备做好场地交接工作，要求施工场地具备水、电、道路通行、场地平整等基本施工条件；同时清除现场障碍物，并对现场周围做好必要的围挡和防护。1.2 文件准备a.做好施工图纸等资料交接、交底工作。b.场地交接完毕，手续齐全。2施工方法、步骤及作业程序2.1 技术准备a.施工图纸齐全，并由技术负责人组织进行图纸会审，确认图纸无问题。b.施工场地能够满足施工要求，材料和设备均已到货。C.施工技术措施编制、审批完毕并下发Od技术人员按照施工技术措施，对施工人员进行技术、安全交底。2.2 工序交接安装前，项目部QA/QC、技术人员共同对基础进行验收，合格后与土建专业办理工序交接单。2.3 工作流程a.吊装1) 作业前应采取一切预防措施并考虑到不利的天气条件。大风、大雨、浓雾等天气条件下禁止吊装作业;2) 吊装时保持箱体稳定、水平，保证箱体对角线倾斜度在5度以内。3) 当箱体吊离地面约30OnIrTl时，应停下来检查所有连接是否牢固。确认无误后，继续吊装。4) 缓慢起升和降落，防止内部器件受到冲击。5) 确保箱体均匀地放置在底座上后,拆除绳索。箱体应由四个顶部角件吊装，如下图所示b.安装步骤D安装变压器的安装应在供应商的监督下按照供应商的指示安装程序进行。将变压器放置在基础上;将变压器正确放置在基础上后，拆除吊装带并释放起重机;按照供应商的指示和指导，检查变压器各支撑件是否与下方底座接触良好且受均匀支撑;螺栓、螺母拧紧至规定值；检查设备，确保没有任何机械损坏或划痕。3作业的质量要求3.1 施工质量保证措施a.质量管理组织机构为确保工程施工质量，建立以项目经理为组长的质量管理领导小组，质量总监、总工程师、生产经理任副组长，成员由各部门人员组成。发现问题及时纠正、及时上报，做到不隐瞒、不谎报，全面监督管理施工质量。b.质量管理制度实施项目工程质量责任制。明确质量责任，实现以人员素质保证工作质量，以工作质量保证各项制度和现场操作到位的良性工作循环。c.实施样板引路制度进场后针对选取的试验段上报试验段施工方案，待试验段检验合格后根据样板质量技术参数进行大规模施工。3.2 验收标准安装完成后，由制造商监督检查，以确保按照要求正确安装。确保安装工程的每一个细节都按照批准的文件、图纸、程序和标准进行。3.3 验收程序各检验批、分项工程由施工单位先进行自检，验收合格后组织QA/QC、业主、设计、对进行检查，经检验合格后方可进行下一道工序的施工。
