XXX商业综合体施工组织设计.docx

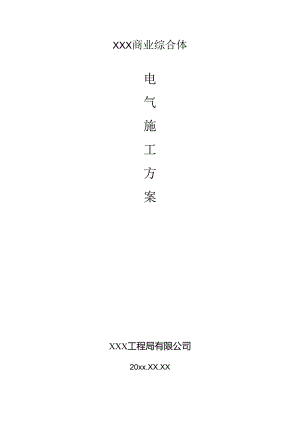

XXX商业综合体电气施工方案XXX工程局有限公司20xx.XX.XX目录第一章编制依据21.1 编制依据21.2 编制说明3第二章工程概况31. 1工程范围及工作内容42. 2主要实物工程量42. 3工程特点5第三章施工部署63. 1施工准备63. 2管理机构设置73. 3劳动力配置计划83. 4施工进度计划93. 5工期保证的主要措施11第四章施工方案163.1 预埋方案164. 2防雷系统方案195. 3电气照明系统方案206. 4动力系统方案264.5防火封堵394.6质量保证措施42第五章工程施工质量保证措施45第六章安全施工方案486.1安全管理体系486.2文明施工措施50第七章环保施工管理及技术措施52第一章编制依据1.1 编制依据1.1.1 XXX万达商业综合体工程施工招标文件。1.1.2 设计院设计的初步施工图纸。1.1.3 现场实际勘察情况。1.1.4 根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。1.1. 5本公司IS09002质量保证与质量管理体系有关文件。1.1.6 本企业现有的劳动力、技术、机械设备能力和施工管理经验。1.1.7 国家、省及市的有关政策和法规。1.1.8 我公司类似工程的施工经验，施工资料。1.1 .9XXX市有关气候条件和建筑安装施工有关规定。> .1.10满足的施工及验收规范、规程及标准本工程安装部分施工过程中，应满足、但不限于下列规范、规程及标准的要求：> 工程测量规范GB50026-2007> 工业自动化仪表工程施工及验收规范GB50093-2002> 电气装置安装工程电气照明装置施工及验收规范GB50303-1996> 电气装置安装工程母线装置施工及验收规范GB50149-2010> 电气装置安装工程电缆线路施工及验收规范GB50168-2006> 电气装置安装工程接地装置施工及验收规范GB50170-2006> 电气装置安装盘、柜及二次回路结线施工及验收规范GB50171-1992> 电气装置安装工程低压电器施工及验收规范GB50254-2006> 电气装置安装工程IKV及以下配线施工及验收规范GB50258-1996> 建筑工程质量检验评定标准GBJ301-2007> 施工安全管理规范、规程及规定> 建筑施工高处作业安全技术规范JGJ80-09> 建筑机械使用安全技术规程JGJ33-20xx> 施工现场临时用电安全技术规范JGJ46-20xx1.2 编制说明为了以更好的质量完成工程目标，实现XXX商业综合体样品工程、模范工程并争创省优及市优工程的目的，为了达到安全生产、以人为本的目标，特制定此方案我们本工程的总体目标是：> 工程进度：确保总包合同工期内完成整个工程；> 安全生产：按“一标三规范”达到“五无”工地标准，即：无重无死亡、无重大设备责任事故、无火灾、无食物中毒；> 文明施工：达到市级文明工地标准。第二章工程概况XXX镇商业综合体位于XXX市XXX镇XXX村。总建筑工程规划用地面积8.85公顷，约133亩，规划总建筑面积约37.4万平方米，其中地上26.55万平米，地下10.85万平米。用地分为南北2部分，北侧地块为购物中心部分，规划总建筑面积20.38万平米，其中地上面积为13.03万平米,地下建筑面积7.35万平方米；南侧地块为住宅及底商，规划总建筑面积17.02万平米.本次设计为购物中心部分。本项目由地下室、商业裙房和高层塔楼三部分组成。其中地下室为超市、汽车库和设备用房；商业裙房共3层，高度为15.90米，为多层商场，由精品零售店、临街商铺和美食广场组成.序号工程（业态）名称建筑面积（万m2）备注总计其中地上地下1购物中心18.1310.837.32住宅14.0210.523.53商铺4.304.304商务酒店0.80.750.055配套物业0.150.15合计37.4026.5510.852.1工程范围及工作内容2.1.1防雷系统包括基础地极、防雷引下线、均压环、天面防雷网、避雷针、金属结构接地、接地引出和测试点等所有防雷施工。2.1.2照明系统普通照明,应急照明（精装修范围除外）。2.1.3动力系统低压二次出线开始计，包括发电机动力系统、水泵、电梯供电系统，水位液位控制线路等所有动力系统。2.1.4其他与本项目有关的、施工图预算包干费外的各项零星工程。2.2主要实物工程量序号名称规格型号单位数量备注1变频给水控制柜2AC-B1-1台2排风机控制箱3AC-B1-15BJX3001台3防火卷帘控制箱台4照明配电箱台5配电箱6插座箱台7配电槽米8电缆托盘米10金属线槽米11电缆YJV米12电缆ZR-YJV米13控制电缆KVV米14控制电缆ZR-KVV米15电线BVV米16电线ZR-BVV米17电线管米18钢管配管SC米19灯具套20开关套21插座套22三速开关套23排气扇套24接地镀锌扁钢米25避雷针根26避雷网米27防雷引下线米28接地极根29接地线米30基础接地网米31接地端子箱台32接地测试点根2. 3工程特点本项工程具有以下特点：2.3. 1工程量大，综合性强，技术含量高本工程总建筑面积约总建筑面积37.4万平米，包含项目多，电气主要有照明系统、动力系统、防雷接地系统等.2.3.2施工中交叉进行，配合面多、广本项工程安装部分将与土建、装修等专业施工队伍配合施工。由于施工队伍多，工作面重叠，故需要特别注意与其他施工队伍之间的密切配合、紧密协调、相互支持，共同把本项工程搞好。2. 3.3成品、半成品保护任务艰巨在施工过程中，由于各施工队伍交叉作业多，且人员素质参差不齐，成品、半成品极易造成破坏，为此应引起高度重视，需要进行精心规划安排，以保证产品保护做到最好。第三章施工部署3. 1施工准备3. 1.1施工用电临时设施准备D现场平面布置要向全体施工人员做好思想动员工作，确保本工程对劳动力的需求。本工程地处XXX市XXX镇，搭建临时设施要以文明施工、文明样板为主题，充分发挥工地“窗口”效应。本工程施工现场应确保施工道路畅通，利用土建综合划定的场地综合考虑使用办公室、仓库、工具房及加工场平台等（详见土建施工总平面图）。2）施工用电措施机具设备所需的用电接自工地的现场临时电源。施工用电线路采用电缆敷设，均设置装有漏电保护开关的临时三级配电箱。临时用电应采用三相五线制的供电系统，分区供电。3. 1.2施工劳动力、机具和材料的准备为适应本工程的特点，我方按施工进度配置劳动力、施工机械和专用工具,同时编制材料进场计划，各种设备、配线管、电线、管材、洁具根据施工进度计划分期、分批进场堆放。1）开工前与甲方划分材料、设备供应责任范围，尽快向业主提供甲供物资的进场计划。2）尽快向业主提供机电安装施工队进场计划。3）物资部门应按各专业施工班组提供的材料计划，提前做好材料进场的准备工作，保证及时供应合格的材料。3.1.3施工技术准备工作立即整理有关资料配合建设单位向有关主管部门申报，落实供电的报装工作，尽快具备施工条件，提出机电专业申请开工报告，预计开工准备时间需要4天。施工人员首先应认真审查施工图纸及有关资料，及时准确地做出施工工艺措施，在施工前编制详细可行的施工方案及施工技术措施，并报请监理单位审查通过。施工员、施工班组应做好施工记录，保管好图纸和文件资料。在施工过程中对施工班组要进行详尽的技术交底，并严格做到工程资料与工程进度同步，以确保工程质量。对较繁杂设备的安装与调试，用图片、电视录像等方式结合有关资料对施工人员进行技术培训。3.2管理机构设置3.2.2施工班组长岗位职责接受施工员下达任务，组织班组人员按时、按质、按量完成;严格执行施工图纸技术交底工艺规程和规范要求，确保质量指标实现；坚持实行施工过程自检、互检，如实填写原始质量记录；负责做好产品标识，工程保护和服务工作；组织班组人员进行安全学习，落实安全措施，抵制野蛮施工，拒绝违章指挥;文明施工，确保工完场清；3.3劳动力配置计划由于本工程工程量大、质量要求高，劳动力的安排要结合各施工阶段的安装项目及工作量，做到调配合理，统筹兼顾，落实责任，提高生产效率，确保工期,全力以赴抢工程进度，保证施工进度计划的顺利实施。3.3.1各专业施工班组任务划分a电气专业：施工前期（施工预埋阶段）：需5个施工班组，每个班组约15人，分别负责地下室、裙楼二个分区的照明、动力、消防电气等管线结构及墙身预埋敷设。施工中期（施工安装阶段）：需5个施工班组，每个班组约15人，分别负责地下室（负一、二层），首三层的桥架、管线安装。施工高峰期（全面铺开、设备安装阶段）：需10个施工班组，每个班组约15人，分别负责地下室及裙楼管内穿线、电缆敷设、配电箱（配电柜）及设备、消防设备安装、接线（2个班组）；B分区五十层管内穿线、电缆敷设及灯具、设备、消防设备安装接线（8个班组）。施工后期（施工收尾阶段）：需4个施工班组，每个班组约8人，分别负责照明系统（1个班组）、动力系统（1个班组）、消防自动报警系统（2个班组）调试；维修保养阶段：需3个班组，每班组4人，分别照明、动力、消防自动报警系统维修保养。b防雷系统专业需2个施工班组，每个班组约10人，负责从基础地极开始至天面的所有防雷系统施工。3.3.2各施工阶段劳动力分配表（单位：人）：工施阶段电工电焊工起重工杂工合计预埋阶段601031386安装中期6810319100安装高峰期9515624130系统调试28635390验收保养12331230施工阶段劳动力分配形象图:1003.4施工进度计划工期紧、任务重是本工程的一大难点，为此制定一个较为祥细的施工进度计划是极为重要的。安装专业在土建专业施工总进度计划下，根据本工程施工的具体特点，制定出如下的施工进度计划。3.4.1临时设施计划临时设施包括办公设施用品、后勤J设施用品及临时水、临时电设施，计划配置大致如下：名称单位数量备注
