0240B 低压配电柜（箱）(GTS项目)技术规格书（空调配电柜）-2018年兰州新区IDC数据中心四层机房建设工程.docx

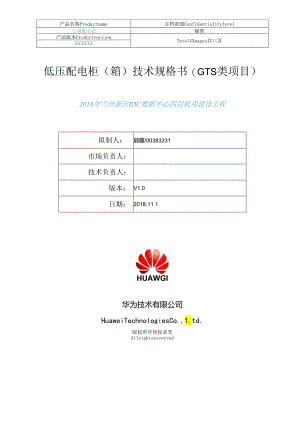

产品名称Productname文档密级Confidentialitylevel空调配电柜秘密产品版本ProductversionTotalXXpages共XX页XXXXXX低压配电柜（箱）技术规格书（GTS类项目）2018年兰州新区IDC数据中心四层机房建设工程拟制人：郭露/00383231市场负责人：技术负责人：版本：V1.0日期：2018.11.1HUAWGI华为技术有限公司HuaweiTechnologiesCo.,1.td.版权所有侵权必究Allrightsreserved修订记录日期Date修订版本Revisionversion描述Description作者Author2018.11.1V1.O初稿郭露目录1 适用范围41.1 目的41.2 供货设备清单42 参照标准43 技术参数53.1 整机技术要求53.2 关键元器件技术要求73.3 补充技术要求94 安规、EMC、可靠性要求94.1 安规要求94.2 EMC要求94.3 可靠性要求105 可安装、可维护、可生产要求116 图纸、资料要求126.1 图纸和资料126.2 补充说明127 质保、售后服务要求121.1 1质保要求121.2 承诺121.3 售后服务131.4 交货方式138 包装，存放，运输要求138.1 包装要求138.1.1 外包装标签要求138.1.2 标签位置148.1.3 文字要求148.2 存放要求158.3 运输要求159 厂验与出厂测试159.1 厂验159.2 出厂测试15附录说明16GBGBGBGBGBGBGBGBGBGBGBGBGB7251.1-20057251.2-20057947-2006998-19822682-19812681-19814064-19834028-199350303-20024942.250171-9250150-91191GB14285GB3983.1-89GB1208-2006GB1207-20061适用范围1.1 目的本技术规格书是针对市场项目配电柜，是公司规范配电柜对外定制的基石。其作用为： 供应厂商进行产品设计、生产和检验的依据； 品质部门验货、退货的依据； 对供应厂商产品质量进行技术认证的依据； 开发部门选用物料的依据。本配电柜规格书的目的是让供应厂商了解华为公司对该物料在质量及其可靠性方面的要求，只有质量和可靠性两方面都100%达到要求的物料才被华为公司接受。华为公司有权取消不合格产品供应商的资格，有权在必要时修改本配电柜规格书的有关内容，届时供应商会提前收到有关更改通知并给予适当的时间来做相应的更改。1.2 供货设备清单详见附件清单。2参照标准产品除满足技术规格书中提出的特别要求外，其所有设计、制造、试验及材料应符合下列机构、学会、协会和其他组织的标准和规程的有关规定，或经买方同意与之相当的标准和规程。本产品需满足相关标准和规范如下（相关标准和规范包括但不仅限于下述规范或标准），所有的标准和规范应是最新版本。低压成套开关设备和控制装置型式试验和部分型式试验成套设备低压成套开关设备和控制设备人机界面标志标识的基本和安全规则导体的颜色或数字标识低压电器基本试验方法电工成套装置中的指示灯和按钮的颜色电工成套装置中的导线颜色电气设备安全设计守则外壳防护等级建筑电气工程施工质量验收规范低压电气外壳防护等级建筑电气安装工程盘、柜及二次回路接线施工及验收规范电气装置安装工程电气设备交接试验标准包装、贮运标志继电保护和安全自动装置技术规范低压并联电容器电流互感器电压互感器GB/T1693.51-1997GB/T9466-1998GB/T14048.1-2000IECIECIECIECIECIECIEC60947-160947-260947-360947-4-160947-6-16100061557-1IEC61557-8IEC61557-9IECIECIECIECIECIECIEC298605296014660269-1603646066460715IECIECIECTEC6075560439-160439-260439-3IEC60439-4TEC60287-1-1JB4012-85JB/T9661-1999D1./T5137YD/T585-1999低压系统内设备的绝缘配合低压成套开关设备基本试验方法低压开关设备和控制设备总则低压开关设备和控制设备一总则低压开关设备和控制设备一断路器低压开关设备和控制设备一开关、隔离器、隔离开关和开关熔断器低压开关设备和控制设备一接触器和电动机起动器低压开关设备和控制设备一多功能设备一自动转换开关设备电磁兼容（EYC）交流100OV和直流1500V及以下低压配电系统的电气安全一保护措施的试验、测量和监视设备一总的要求交流1000V和直流1500V及以下低压配电系统的电气安全一保护措施的试验、测量和监视设备交流1000V和直流1500V及以下低压配电系统的电气安全一IT系统绝缘故障定位设备交流金属封闭开关设备外壳防护等级（IP代码）半导体变换器般要求和线换流变换器低压熔断器般要求建筑物电气装置低压系统设备的绝缘配合低压开关设备和控制设备的尺寸一开关设备和控制设备的装置中用于支撑电气器件的标准安装轨道剩余电流动作保护器件的一般要求低压开关柜和控制柜一一型式试验和部分成套设备的型式试验低压开关柜和控制柜一一母线槽系统的特殊要求低压开关柜和控制柜一安装在非熟练人员使用时可能接近之处的低压开关和成套控制设备的特殊要求低压开关柜和控制柜一一工地成套设备的特殊要求电缆一额定电流的计算一额定电流方程式和损耗计算一通论低压空气式隔离器、开关、隔离开关及熔断器组合电器低压抽出式成套开关设备电测量及电能计量装置设计技术规范通信用配电设备当执行高于上列规范和标准时，应提供这些标准给华为。在执行合同期间，若又出版了与本合同设备有关的新的标准（IEC、GB、D1.、YD等），也视为应遵循的标准。3技术参数3.1整机技术要求项目(规格属性列表，按照不同物料的需求规格模板定义)说明(对需求规格的定义和说明)规格需求(要求必填，不填写必须说明情况。此项为华为侧需求规格)是否华为定制产品是/否是1.ogo要求HUAWEI/厂家IogO/按客户要求厂家logo华为定制产品型号PDU8000-XXXXXXXX-XXXXXX不做要求技术要求额定工作电压：(V)380/400/415V690VC400VAC额定绝缘电压：(V)690VClOOOVAC690VAC额定频率(Hz)5060Hz50Hz额定工作电流：（八）1250A3.3节附件要求额定短时耐受电流有效值Icw(1秒)(kA)水平母线:20/30/-3.3节附件要求额定短时耐受电流最大值Ipk(kA)水平母线:40/50/-3.3节附件要求工频耐受电压1分钟(V)2500V2500V温升符合IEC947-1有关温升的规定,且温升值不超过组件相应的标准要求要求符合输入开关2路250AMCCB3.3节附件要求输出开关2路各24路40A3PMCB3.3节附件要求IP等级IP20/IP30/IP54-3.3节附件要求防雷等级B/C/D级3.3节附件要求认证CEfCCC3.3节附件要求结构要求柜体品牌要求如要求XX品牌XX系列3.3节附件要求箱体颜色华为黑/灰/客户指定3.3节附件要求进出线方式上进上出/下进上出3.3节附件要求外形尺寸max(单位mm)×X=xxx×xxx×xxx3.3节附件要求安装方式落地安装/挂墙/支架3.3节附件要求机柜门玻璃门/网空门/单开双开门3.3节附件要求维护方式前维护/前后维护3.3节附件要求监控、指示监控要求关键部件具备监控接口3.3节附件要求仪器仪表品牌电压、电流、功率因素、谐波等显示3.3节附件要求面板指示关键开关器件需1.ED指示灯指示状态3.3节附件要求环保要求是否需要满足环保要求符合华为环保标准、满足、不满足,豁免、豁免（网络设备），详见附录说明要求满足焊接层有铅、无铅有铅、无铅、不涉及,详见附录说明尢铅其他特殊要求配电柜的监控要求详见附件和图纸要求TablelXXX配电柜参数3.2 关键元器件技术要求项目（规格属性列表，按照不同物料的需求规格模板定义）说明（对需求规格的定义和说明）规格需求（要求必填，不填写必须说明情况。此项为华为侧需求规格）框架断路器标书品牌要求如要求XX品牌XX系列3.3节附件要求额定绝缘电压800VAC/1000VAC100OVAC（一般要求）额定工作电压400V690V1000VAC690VAC（一般要求）极数3/4极3.3节附件要求额定频率50Hz60Hz50HZ保护方式2/3/4段保护3.3节附件要求通讯接口是否有要求通讯接口或指定协以（如:RS485ModbusProfibusDP）3.3节附件要求工作温度范围-5bC'40oC3.3节附件要求极限短路分断能力（Icu）36kA50kA70kA3.3节附件要求额定运行短路分断能力（ICS）50%100%Icu3.3节附件要求安装方式固定式/抽出式3.3节附件要求其他其他特殊要求塑壳断路器标书品牌要求如要求XX品牌XX系列3.3节附件要求额定绝缘电压800VAC/1000VAC800VAC（一般要求）额定工作电压400V690V100OVAC400VAC（一般要求）极数3/4极3.3节附件要求额定频率50Hz60Hz50Hz工作温度范围-5C40。C3.3节附件要求极限短路分断能力（Icu）36kA50kA70kA3.3节附件要求额定运行短路分断能力（ICS）50%100%Icu3.3节附件要求安装
