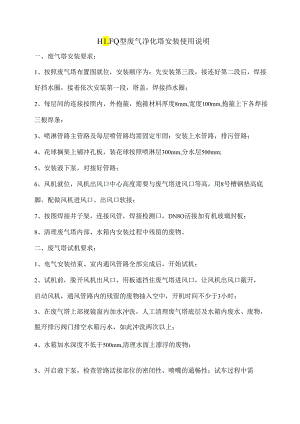

H1.FQ型废气净化塔安装使用说明一、废气塔安装要求：1、按照废气塔布置图就位，安装顺序为：先安装第三段，接连好第二段后，焊接好挡水圈，接着依次安装第一段，塔盖，焊接挡水圈；2、每层间的连接按照内、外抱箍，抱箍材料厚度8mm,宽度100mm,抱箍上下各焊接三根焊条；3、喷淋管路主管路及每层喷管路均需固定牢固；安装上水管路，排污管路；4、花球搁架上铺冲孔板，装花球按照喷淋层300mm,分水层500mm;5、安装液下泵，对接好管路；6、风机就位，风机出风口中心高度需要与废气塔进风口等高，用8号槽钢垫高底脚。配做风机进风口、出风口软接；7、按图焊接井子架，连接风管，焊接检测口，DN8O活接加有机玻璃封板；8、清理废气塔内部、水箱内安装过程中残留的废物。二、废气塔试机要求：1、电气安装结束、室内通风管路全部完成后，开始试机；2、试机前，脱开风机出风口，用板遮挡住废气塔进风口，让风机出风口敞开，启动风机，通风管路内的残留的废物抽入空中，开机时间不少于3小时；3、在废气塔上部视镜窗内加水冲洗，人工清理废气塔底层及水箱内废水、废物，脱开排污阀门排空水箱污水，如此冲洗两次以上；4、水箱加水深度不低于500mm,清理水面上漂浮的废物；5、开启液下泵，检查管路活接部位的密闭性、喷嘴的通畅性；试车过程中需要检查、清理水箱内漂浮的污物;6、重新安装好风机出风口软接头，开启风机、液下泵试车，试车过程中检查风机、液下泵运行的平稳性，喷淋管路的通畅性。三、废气塔加药要求：1、处理酸碱综合废气的废气塔，加药为NaoH,浓度为68%NaoH;2、处理含氟废气的废气塔，加药为NaOH,浓度为68%NaOH;3、处理含铭废气的废气塔，可以不要加药。四、废气塔工作原理：本型净化塔为二级喷淋三级填料式净化塔，废气由玻璃钢离心风机送入净化塔下部，往上经二级喷淋三级填料层，气液得到充分接触，达到中和净化目的，然后经塔顶气液分离层挡下液滴后，由排气筒排入大气中。吸收液采用68%NaOH水溶液，净化效率可达95%以上，吸收液饱和后排入废水站净化处理。五、废气净化塔的使用：1、运行及关机：废气塔在开机前应先检查风机中有无异物。风机、水泵转向是否正确，如反转应立即调正。开机时应该先开水泵后开风机，在开启水泵时应该注意塔内是否有水，严禁无水开泵，以免磨坏水泵密封件。冬天停机后应该注意水泵喷淋管道的保暖以免冻裂。工作结束，关机时，先关风机后关水泵。2、吸收液的配制：浓度68%NaOH水溶液3、中和吸收液的饱和及更换时间：由于各工厂废气浓度未尽相同，以及开机时间又不尽相同，故很难得出一定的更换时间，应根据实践记录，对工件吸收液进行分析才能知道吸收液是否要更换，一般可采用分析法或PH值测定法，以浓度来说最低浓度不低于3%,PH值不得低于10,也可用观察法，以排气筒排出的废气颜色，一般排出的是白色气体，说明处理效果很好，如发现气体带黄色，说明应添加或更换碱液。本型净化塔为二级喷淋三级填料式净化塔，废气由玻璃钢离心风机送入净化塔下部，往上经二级喷淋三级填料层，气液得到充分接触，达到中和净化目的，然后经塔顶气液分离层挡下液滴后，由排气筒排入大气中。吸收液采用6%NaOH水溶液，净化效率可达95%以上，吸收液饱和后排入废水站净化处理。六、H1.FQ型废气净化塔设备简图：HVTs三i
