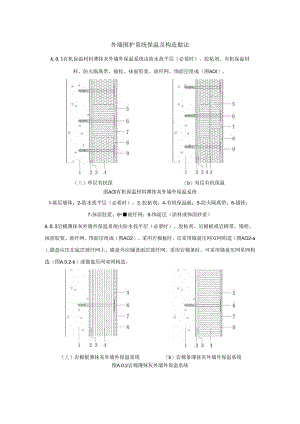

外墙围护系统保温及构造做法A.0.1有机保温材料薄抹灰外墙外保温系统由防水找平层（必要时）、胶粘剂、有机保温材料、防火隔离带、锚栓、抹面胶浆、玻纤网、饰面层组成（图AOl）。（八）单层有机保温板（b）双层有机保温板图AOl有机保温材料薄抹灰外墙外保温系统I-基层墙体；2-防水找平层（必要时）；3.胶粘剂；4-有机保温板；5-防火隔离带；6-锚栓；7-抹面胶浆；8玻纤网；9-饰面层（涂料或饰面砂浆）A.0.2岩棉薄抹灰外墙外保温系统由防水找平层（必要时）、胶粘剂、岩棉板或岩棉带、锚栓、抹面胶浆、玻纤网、饰面层组成（图AO2）。采用岩棉板时，宜采用锚盘压网双网构造（图AO2-a）,锚盘应压在底层玻纤网上，锚盘外应铺设面层玻纤网。采用岩棉条时，可采用锚盘压网单网构造（图A.0.2-b）或锚盘压网双网构造。（八）岩棉板薄抹灰外墙外保温系统（b）岩棉条薄抹灰外墙外保温系统图A.0.2岩棉薄抹灰外墙外保温系统I-基层墙体；2-防水找平层（必要时）；3.胶粘剂；4-岩棉板或岩棉条；5-玻纤网；6-锚栓；7-抹面胶浆；8.饰面层（涂料或饰面砂浆）A.0.3真空绝热板薄抹灰外墙外保温系统由防水找平层（必要时）、胶粘剂、真空绝热板、抹面胶浆、玻纤网、饰面层组成（图A.0.3）。123图A.0.3真空绝热板薄抹灰外墙外保温系统I-基层墙体；2-防水找平层（必要时）；3-胶粘剂；4-真空绝热板；5-玻纤网；6-抹面胶浆;7饰面层（涂料或饰面砂浆）A.0.4保温装饰板外墙外保温系统由基层墙体、防水找平层（必要时）、胶粘剂、保温装饰板、嵌缝材料、密封材料和锚固组件组成（图A.0.4）。图A.0.4保温装饰板外墙外保温系统I-基层墙体；2-防水找平层（必要时）；3.胶粘剂；4-保温装饰板；5-锚固组件；6-与保温装饰板相同保温材料或发泡聚氨酯；7-嵌缝材料；8-密封材料A.0.5预制混凝土夹心保温外墙挂板系统由内叶板、复合保温层（或保温层）、外叶板、饰面层组成（图A.0.5）,复合保温层由聚苯板、硬泡聚氨酯板或其他保温材料与真空绝热板组合而成。57610576（八）复合保温层（b）单一保温层图A.0.5预制混凝土夹心保温外墙挂板系统I-外叶板；2-聚苯板、硬泡聚氨酯板或其他保温材料；3-真空绝热板；4-内叶板;5-A级保温材料；6-发泡聚乙烯棒；7-建筑密封胶；8-发泡氯丁橡胶气密条；9-耐火接缝材料；10-饰面层A.0.6双层AAC板夹心保温组合外墙系统由内外叶AAC板、夹心保温材料、连接节点、防水密封构造、外饰面材料组成（图A.0.6）。I-AAC外叶墙板；2-保温材料；3-AAC内叶墙板；4-钢梁；5-混凝土楼板;6-横缝（PE棒+专用密封胶+专用嵌缝剂）；7-耐碱玻纤网格布：8-饰面层图A.0.6双层AAC板夹心保温组合外墙系统A.0.7保温材料的性能指标应符合表A.0.7的规定。表A.0.7保温材料性能指标材料类型项目性能指标石墨聚苯板表观密度，kgm3妾20导热系数，W/（mK）0.032压缩强度，kPaNloO垂直于板面抗拉强度，MPa20.10尺寸稳定性，%0.3吸水率（体积分数），%2燃烧性能等级Bl级模塑聚苯板表观密度，kgm318-22导热系数，WMm-K）033级039级O.O330.039压缩强度，kPa2100垂直于板面抗拉强度，MPa>0.10尺寸稳定性，%03吸水率（体积分数），%3燃烧性能等级Bl级挤塑聚苯板表观密度，kgm330-35导热系数，W/（mK）0.030压缩强度，kPa200垂直于板面抗拉强度，MPa>0.20尺寸稳定性，%1.0吸水率（体积分数），%1.5燃烧性能等级Bl级硬泡聚氨酯板表观密度，kgm3235导热系数，W/（mK）0.024压缩强度，kPa>150垂直于板面抗拉强度，MPa云0.10尺寸稳定性，%1.0吸水率（体积分数），%3燃烧性能等级Bl级岩棉条表观密度，kgm3>100导热系数，W/（mK）0.046垂直于板面抗拉强度，MPa>0.10短期吸水量（部分浸入），kg110.5憎水率，%>98.0酸度系数21.8尺寸稳定性长、宽、厚的相对变化率W1.0%燃烧性能等级Bl级岩棉板表观密度，kgm3N140导热系数，W/(mK)0.040垂直于板面抗拉强度，kPaTRlOTR15>10,015.0短期吸水量(部分浸入)(24h),kgm20.4憎水率，%>98.0酸度系数21.8尺寸稳定性长、宽、厚的相对变化率W1.0%燃烧性能等级Al级真空绝热板导热系数，W/(mK)0.008穿刺强度，N穿刺后导热系数，W/(mK)O.O35垂直于板面抗拉强度，kPa280压缩强度，kPaNlOo表面吸水量，gm3100穿刺后垂直于板面方向的膨胀率，%10尺寸稳定性，%长度、宽度0.5厚度3.0燃烧性能等级A2级无机轻集料保温砂浆干密度，kgm3W350W450550导热系数，W/(mK)0.070O.O850.100抗压强度，MPa20.5021.0022.50拉伸粘结强度，MPa0.10>0.1520.25线收缩率，O.25放射性同时满足MW1.O和AW1.O燃烧性能等级A2级
