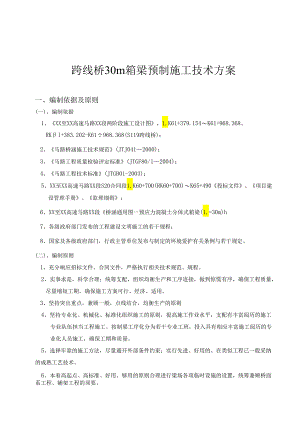

跨线桥30m箱梁预制施工技术方案一、编制依据及原则(一)、编制依据1、XX至XX高速马路XX段两阶段施工设计图，1.K61+379.154K61+968.368、RKl+383.202-K61÷968.368(S119跨线桥)；2、马路桥涵施工技术规范(JTJ0412000)；3、马路工程质量检验评定标准(JTGF80/12004)；4、马路工程技术标准(JTGB01-2003)；5、XX至XX高速马路XX段S20合同段1.K60+700(RK60+700)K65+490投标文件、项目建设管理手册、监理细则；6、XX至XX高速马路XX段桥涵通用图一预应力混凝土分体式箱梁(1.=30m)h7、各级政府部门发布的工程建设文明施工的若干规程；8、国家及各级政府部门，行政主管单位发布与制定的环境爱护有关条例与若干规定。(二)、编制原则1、充分响应招标文件、合同文件，严格执行相关技术规范、规程。2、实事求是，科学合理；统筹支配，组织均衡生产和工序连接，做到惊慌有序，确保工程质量，尽量缩短工期。确保施工方案可行、经济、适用。3、坚持突出重点，兼顾一般，点线结合，均衡生产的原则4、坚持专业化、机械化、标准化组织施工的原则，提高施工作业水平，支配有丰富阅历的施工专业队伍担当工程施工。按制梁工序化分为若干专业工班，投入具有相应丰富施工阅历的专业化人员施工，确保工期和质量。5、选择牢靠的施工方法，尽量避开外部条件约束；实行先进、好用的、在类似工程已一般采纳的成熟工艺技术。6、本着高起点、高标准、好用、够用的原则合理进行梁场各项临时设施的设置，统筹兼顾桥面系工程、铺架工程的须要。二、工程概况S119跨线桥桥位处地貌以丘陵、谷地为主，两端桥台一带为丘陵山坡地带，区内分布小河流、竹林、村落、农田等，地形起伏较大，桥跨越一座小山的侧面山脊，桥区地面标高10.943m0本桥桥位部分处于分别式路幅与整体式路幅过渡段，左右线之间距离相对较小,桥型布置时全部采纳整体式路幅宽度,分别式左线桥处于半径R=2050m及1.s=260.868的平曲线上，左幅中心里程为1.K61+637.65,起止里程为1.K61+379.154K61+968.368;右线桥处于半径R=1800m及1.s=245的平曲线上，右幅中心里程为RK61+677.70,起止里程为RK61+383.202-K61+968.368。本桥上部结构采纳预应力混凝土小箱梁十连续箱梁，左线桥跨径组合为：3X25m预制小箱梁+(35+2X42+35)m现浇连续箱梁+12X30m预制小箱梁；右线桥跨径组合为:(30+35+2X42+35)In现浇连续箱梁+3X25In预制小箱梁+liX30m预制小箱梁。小箱梁为先简支后连续结构，30rn预制小箱梁高1.611,半幅宽16.75m,横向共布设5片梁。25m预制小箱梁共30片，由预制标集中生产，30m预制小箱梁共115片，由我标段自建预制场生产，预制场位于正果停车区K63+80(K64+015段主线路基上，具体为路基右侧偏左15m,距离S119跨线桥2公里，预制箱梁采纳120T的大型平板拖车运抵19#桥台后，再用2台100吨吊车将箱梁起吊到运梁台车上，由运梁台车协作YXQJ180/30A双导梁架桥机吊装就位。30m预制小箱梁主要工程量：C50预制碎3933.5m3,C50现浇碎766.2；sl5.2钢绞线173.677t,I级钢筋227.036t,H级钢筋744.098t,梁底预埋钢板12.031t；Ml5-4锚具900套，MI5-5锚具900套，BMl5-4锚具850套，BMI5-5锚具340套；A内55mm水纹管27200m,A内70X25mm水纹管553InbA内90X25mm水纹管1190m。详见：1、30m预制箱梁典型横断面图2、30m预制箱梁工程材料数量表三、施工进度支配依据总体施工进度支配，同时考虑起重设备标定须要，中梁、边梁均需均衡生产。支配于2XX年12月30日起先箱梁试生产；2XX年3月底全部箱梁预制完成。具体施工进度支配如下：(1)预制梁场建设：2XX年11月29日至12月29日，用30天的时间建成全部制梁台座；完成部分存梁台位的建设；完成钢筋加工场、库房及其它各种临时设施的建设；完成龙门吊轨道的铺设、拼装，达到生产梁条件。(2)桥梁试生产：2XX年12月29日起先试生产预制箱梁，形成每天生产1.5片梁的实力。(2)设备标定：本工程需办理后张法张拉千斤顶和起重龙门吊的标定，支配在12月中旬进行设备标定工作。详见S119跨线桥30m预制箱梁施工进度支配网络图。四、施工组织机构及资源配置为有利于对本项工程的工期、质量、平安的有效限制，我项目经理部依据施工须要，设置了项目经理室、总工程师室、工程管理部，质量平安部、工地试验室、支协作同部、综合办公室、财务部、机械设备部、材料物资部等各职能部门，在项目经理的领导下，负责本项工程的质量限制、进度限制、费用限制、合同管理、平安管理、信息管理和组织协调。项目经理部的工程技术人员、业务管理人员选配本着业务系统化管理的原则和程序。所配备的业务管理人员、工程技术人员具有较强的现代管理意识和法制观念，具有肯定的施工生产实践阅历和事业心，有经营管理及较强的对外沟通洽谈实力。对高速马路工程的施工技术要求及施工技术操作规范、规程熟识。依据本项工程的质量和进度要求，我们将支配技术装备良好的箱梁预制专业施工队和技术性能好、操作先进的施工机械进入广河高速马路桥梁预制场施工。(一)、施工组织机构项目总工:华合约部强辉试验室成财务部测量组民机料部文综合部预制箱梁施工队（二）、资源配置1、劳动力配置各专业工班的人员配置及任务划分如下表:施工人员配置表序号工班名称人数任务划分1钢筋班24钢筋下料、加工、绑扎，抽拔管安装2钢构件班6预埋件、钢结构件制做3模板班10模板安拆4拌合站5碎搅拌、运输，碎原材料管理5混凝土班5梁体碎灌注、养护6张拉班8钢绞线下料、穿束、张拉、压浆7移梁班6移梁、运梁、装梁、8电工2水电管理9起重工2操作龙门吊10机修班6司机、设备修理，11其他10后勤人员、值班人员等合计842、施工机械、机具及计量、检验器具配置现场配置的主要施工机具、检验设备如下表所示。梁场配备的主要施工机械表机械名称格号规型额定功率(kw)或容量(M)吨位(t)产地单位数量小计其中拥有新购租赁起重设备大龙门架25m跨60t台2卷扬机J-55T台4碎设备张拉设备拌合站ZHS600.75m3座1碎罐车8ni辆、装载机Z1.-505T辆2运输车10T辆3料斗2.Om3自制个1插入式振捣棒50mm个2插入式振捣棒30mm个4张拉千斤顶YCW200200t台4电动油泵ZB4-50050MPa公4压浆泵UB3公2灰浆拌合机JW1801801.台1预制梁场配置的主要施工机具表机械名称额定功率(kw)或容量(m3)吨位(t)产地单位数量小计其中拥有新购租赁钢筋设备弯筋机GW-40台3切断机GQ-40台2砂轮切割机J3G台4钢筋调直机JW5台2卷扬机J-33T台2电焊机BX500台5气割机套2其它设备发电机100kw座1变压器300kvA台1配电柜个2空压机1.0m31.0m3台1平板拖车斯太尔120T台2工具车台4吊车YQ25T25t辆1装备配置制梁台座30.6m个10存梁台座30.6m个40模板中梁套2模板外边梁套1模板内边梁套1水纹管A内55mm米27200水纹管A内70X25mm米5531水纹管A内90X25mm米1190梁场配备的主要试验、检验仪器表（一）序号仪器设备名称规格型号技术指标单位数量备注量程分度值1全站仪TOPCON台1测量2水准仪索佳C32台1测量3万能材料试验机WE-6000-600KN0.4-2KN台1试验4压力试验机YE-20050-2000KN2KN台1试验5水泥净浆搅拌机NJ-160A台1试验6水泥胶砂搅拌机JJ-5台1试验7水泥胶砂振实台ZS-15台1试验8水泥抗折试验机KZJ50000-11.TMPa0.05MPa台1试验9水泥负压筛FSY-1500.03-Inui台1试验10凝聚时间测定仪台1试验11沸煮箱FZ-31台1试验12膨胀测定仪台1试验13标准恒温恒湿养护箱zH-408台2试验14混凝土回弹仪HT225-A台2试验15碎搅拌机HT-50501.台1试验16论振动台HZJ-I台1试验17塌落度筒100×200×300个2试验18碎试模150X150X150组9试验19振筛机ZBSX烟台1试验20容量简1-501.套2试验21石子筛30011m套1试验22砂子筛300三套1试验23石子压碎仪个1试验梁场配备的主要试验、检验仪器
