0.4KVGGD型交流低压配电柜技术协议.docx

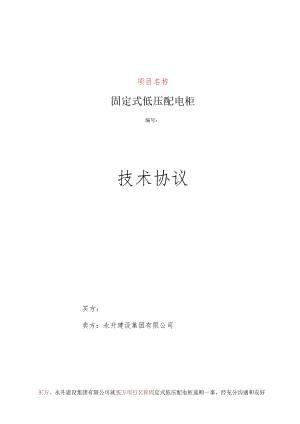

项目名称固定式低压配电柜编号：技术协议买方：卖方：永升建设集团有限公司买方、永升建设集团有限公司就买方项目名称固定式低压配电柜选购一事，经充分沟通和友好协商，达成以下技术协议。本技术协议经过双方签字并签订商务合同之后同时生效，是商务合同的一个组成部分，与商务合同具有同等法律效力。一、产品型号、制造标准产品型号：1、GGD,数量5台；表面处理颜色：计算机灰色灰，产品符合的标准：GB7251二、技术参数额定电压（V）380/220额定绝缘电压（V）660额定频率（HZ）50水平母线额定电流（八）1600A母线额定短时耐受电流（Is）30KA母线额定峰值耐受电流（KA）63KA防护等级IP30构架外形尺寸高（三）宽(W)深(D)2200(mm)800(mm)800(600)(mm)三、技术要求1、电气元件依据蓝图选购、装配，电路逻辑关系符合图纸要求。2、开关柜型号GGD,静电喷塑，计算机灰（RA1.7035）,开关柜尺寸为：800mm（宽）×2200mm（高）×800（600）mm（深）。3、开关柜柜体采纳8MF型材，框架厚度不小于2.5mm,外壳厚度不小于2.0mm,内部全部部件应有足够的强度，应能承受运输、安装和地震、运行时短路所引起的作用力而不致损坏变形。4、低压开关柜适于TN-S系统，每个柜体后部下端设接地端子（螺杆直径IOmm）,位置要利于安装携带式接地线。5、柜内设备的布置应平安合理，并留有足够的空间，便于维护检修,柜内设备与盘面要保持平安距离。6、主母线排列在柜的上部后方，采纳的ZMJ型母线夹为积木式组合结构，用高阻燃PPO合金材料热注成型，机械强度和绝缘强度高，能承受有效值50KA峰值105KA动、热稳定冲击力，长期允许温度可达120。7、装有电器元件的仪表门用多股软铜线与构架相连。柜内安装件与构架间用接地滚花螺钉连接，构成完整的接地爱护电路。8、为加强通风和散热,在柜体的下部、后上部和顶部均有通风散热孔,使柜体在运行中形成自然通风道,有较好的散热性能。散热孔用钢丝网板加封。以保证柜体的防护等级要求。9、柜体采纳冷轧钢板，柜内的安装件均镀锌、钝化处理，柜体表面选用环氧粉末静电喷涂工艺。10、为保证供电的连续性和牢靠性，爱护装置间的协作有选择性。11、开关柜内开关与触头之间的连接线按开关的额定值配置，并按温度系数进行修正。12、信号灯、按钮、表计等元件安装在低压开关柜的前仪表门和限制台，全部低压开关柜在形式上保持一样。13、用于低压开关柜内计量和爱护回路的CT,其二次侧为5A,CT的精度等级与所连接的负荷相适应。14、CT二次侧引至端子的铜导线的最小截面不小于2.5mrn2,限制、信号和爱护回路的连接铜导线的最小截面不小于1.5mm2,计量回路BVYmrn?铜芯线。15、全部的电气元件能承受可能通过的过负荷电流和短路电流。四、运用环境4.1环境条件4.1.1安装地点：户内4.1.2温度环境温度：最高：40最低：-25°C平均：35°C4.1.3湿度日平均相对湿度：95%月平均相对湿度：90%4.1.4海拔海拔高度：V100om4. 1.5地震烈度：不超过7度4.2电气运用条件1 .2.1供电电源正常为额定电压、频率和在数据表上说明的中性点接地系统。额定电压：三相五线、380V/220V额定频率：50Hz4 .2.2低压开关柜在额定电流状态时当供电电源具有下述改变时应能正常的连续工作。a）电压改变：±10%额定值b）频率改变：±1%HZ5. 2.3额定值a）低压开关柜的母线为带爱护接地线的三相四线制系统。b）低压开关柜的额定绝缘电压为100OVoc）电源进线及出线柜的限制和操作器件的额定电压为AC220Vd）在低压开关柜内安装的元件温升不超过有关标准所规定的允许温升。五、平安要求1、外壳防护等级为IP3X,电缆进出线孔有密封措施。2、开关柜采纳的绝缘材料组件是阻燃、自熄和高强度的,这些绝缘件按GB5169.4-85标准通过了960灼热约30S不燃烧和不被灼热的试验。六、元器件1、空气开关选用施耐德NSX系列空气开关，技术参数与图纸设计相同。2、接触器选用施耐德1.CbD型、热继电器选用施耐德1.RD型。3、变频器选用施耐德ATV61型。4、软启动选用施耐德ATS48型。七、供应保障措施1、设备制造完成、通过试验及出厂检验后做到刚好包装，保证设备不受到污染。2、全部部件妥当包装，在运输过程中实行相应措施，保证不会有散失、损坏、和被盗状况出现。3、在箱外两面标明订货号、发货号、货物名称、设备编号、到达地、收货单位等。4、随产品供应完整的技术资料，供应份额满意买方要求。八、产品验收及安装产品送至现场交施工单位签收，将相关资料移交施工方，双方在两联交接单上签字，各自保留存根。在施工方、监理方、供货方共同对电气产品进行开箱验收，并在验收清单上签字认可。验收规范依据GB50303建筑电气工程施工质量验收规范对安装进度的建议。1、在安装和调试前，供货方技术服务人员向需方进行技术交底，讲解和示范要进行的程序和方法。2、验收后配电设备的安装施工要求：1 .1严格依据设计蓝图对所需安装的配电设备进行验收，核对规格、型号、数量。2 .2依照蓝图端子图进行外接线施工作业。做到精确无误，工艺美观。九、设备的调试和运行1、供货方提交调试和测试报告及方法和记录表格给相关方。2、需方有权全部或部分了解测试设备及系统的性能。3、供货方派有三年以上工作阅历的工程师在现场负责调试，以检测其设计、系统运行效果等，并供应全部测试和调试所需工具、材料、仪器和劳务人员。4、调试测试人员严格依据公司管理规定进行，并进行过程记录，交安装方确认存档。5、对于运输中出现的元件松动应刚好紧固，损坏件刚好更换。6、当全部配电设备及系统设备安装调试和测试完成后，依据供货方检测程序对设备进行测试检验工作并作相关记录后对设备进行上电运行。7、设备试运行在甲方或项目部组织和主导下进行，供货方供应所需的运用规程、操作方法、运用阅历、留意事项等一切和运用过程中所涉及的要素。十、技术培训1、供货方对需方操作人员、技术人员进行免费培训。2、供货方供应的负责培训的人员具有同类产品5年以上修理阅历。培训在精通全部配电设备技术，有丰富阅历的人员指导下进行。3、供方负责对需方进行技术培训，包括对需方进行具体的工作原理、操作运用、一般维护、常见故障解除等一系列专业技术培训，使之能够正确操作和运用全部设备并能进行常见故障解除，并供应设备说明书。4、培训人员由需方指定，培训期1-2天，并要在工程验收之前完成，培训用教材在培训起先前一星期供应。5、培训结束：驾驭设备的详尽的工作原理、操作说明、一般维护、常见故障解除等一系列的专业培训，使之能够正确操作于是用全部设备，并能进行常见按故障解除。十一、服务承诺1、甲方现场安装调试时，供货方技术人员按甲方指定时间到现场免费指导安装。2、当产品出现问题，接甲方通知4小时内赐予答复，24小时内到达现场，可日夜在现场连续进行维护，直到解决为止。3、供方保证向甲方无条件的供应所需设备和图纸。4、质保期为验收合格或投入运用12个月，主要电气元件质保18个月，产品因质量不良造成的问题由供方免费修理，包括更换零部件和技术服务。假如由于甲方运用不当造成的问题，供方帮助甲方解决，费用协商。超过质保期，如开关柜故障需更换元件，则按当时市场最低价计费。5、供方执行用户回访制和安装设备巡检制，半年到设备安装地进行巡检，查看设备运用状况，听取用户看法，以更好地为用户服务。6、供方保证供应足够的备品备件和24小时的技术支持。十二、联系方式买方：地址：新疆克拉玛依邮政编码：834000电话：联系人：签名：日期：卖方：永升建设集团有限公司地址：克拉玛依阿山路42号邮政编码：834000电话：09906866780联系人：签名：日期:
