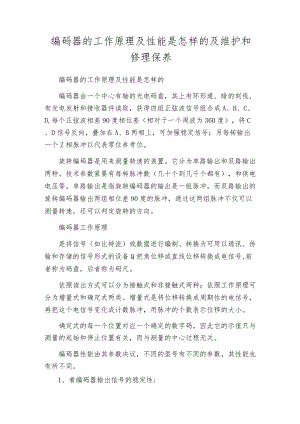

编码器的工作原理及性能是怎样的及维护和修理保养编码器的工作原理及性能是怎样的编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线,有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可加强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数紧要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判定旋转的方向。编码器工作原理是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备Q把角位移或直线位移转换成电信号,前者称为码盘，后者称为码尺。依照读出方式可以分为接触式和非接触式两种；依照工作原理可分为增量式和确定式两类。增量式是将位移转换成周期性的电信号，再把这个电信号变化成计数脉冲，用脉冲的个数表示位移的大小。确定式的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和停止位置有关，而与测量的中心过程无关。编码器性能由其参数决议，不同的型号有不同的参数，其性能也有所不同。1、看编码器输出信号的稳定性:指编码器在实际运行条件下，保持规定精度的本领。影响其稳定性的原因紧要就是温度对电子器件造成的漂移、外界加于编码器的变形力以及光源特性的变化。2、编码器信号输出形式：在大多数情况下，直接从编码器的光电检测器件取得的信号电平较低，波形也不规定，还不能适应于掌控、信号处理和远距离传输的要求。3、编码器的响应频率：其输出的响应频率取决于光电检测器件、电子处理线路的响应速度。当编码器高速旋转时，假如其辨别率很高，那么编码器输出的信号频率将会很高。4、编码器的辨别率：光电编码器的辨别率是以编码器轴转动一周所产生的输出信号基本周期数来表示的，即脉冲数/转(PPR)o码盘上的透光缝隙的数目就等于编码器的辨别率，码盘上刻的缝隙越多，编码器的辨别率就越高。5、编码器的精度：精度是一种度量在所选定的辨别率范围内，确定任一脉冲相对另一脉冲位置的本领。精度通常用角度、角分或角秒来表示，与辨别率没有关系
