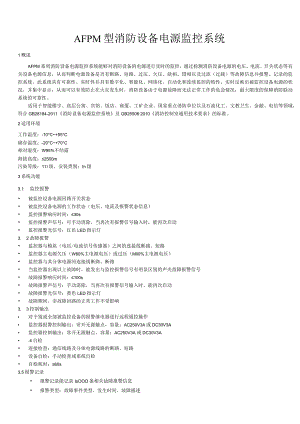

AFPM型消防设备电源监控系统1概述AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效防止在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB28184-2011消防设备电源监控系统及GB255062010消防控制室通用技术要求的标准。2适用环境工作温度：-10°C+55°C储存温度：-20°C+70°C相对湿度：W95%不结露海拔高度：2500m污染等级：11I级，安装类别：In级3系统功能3.1 监控报警 被监控设备电源回路开关状态 被监控设备电源的工作状态（电压、电流及报警状态信息） 监控报警响应时间：30s 监控报警声信号：可手动消除，当再次有报警信号输入时，能再次启动 监控报警光信号：红色LED指示灯3. 2故障报警 监控器与模块（电压/电流信号传感器）之间的连接线断路、短路 监控器主电源欠压（W80%主电源电压）或过压（MlI0%主电源电压） 监控器与其分体电源间连接线断路、断路 当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号 故障报警响应时间：100s 故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动 故障报警光信号：黄色LED指示灯 故障期间，非故障回路的正常工作不受影响3. 3控制输出 对个别或全部被监控设备的报警继电器进行远程遥控操作 监控器报警控制输出：常开无源触点，容量：AC250V3A或DC30V3A 监控器控制输出：常开无源触点，容量：AC250V3A或DC30V3A .4自检 连接检查：通信线路及分体电源线路的断路、短路 设备自检：手动检查或系统自检 自检耗时：60s3.5报警记录 报警记录能记录IoOOO条相关故障报警信息 报警类型：故障事件类型、发生时间、故障描述 报警事件查询： 报警记录打印：（选配）3. 6操作分级 日常值班级：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录 监控操作级：可操作除针对系统本身的信息维护外的其他操作 系统管理级：可操作系统的任何一个功能模块4AFPM100监控探测器技术指标4. 1工作电源 主电源：AC220V50Hz（允许85%110%范围内变化） 备用电源：主电源低电压或停电时，维持监控设备工作时间28h 监控器为连接的模块（电压/电流信号传感器）提供DC24V电源4.2工作制和传输方式24小时工作制，MOdbUS-RTU通信协议，RS485半双工总线方式，传输距离Ikm（可通过中继器延长通讯传输距离）。4.3主要参数及组成部件AFPM100型消防设备电源状态监控器为壁挂式安装方式，其主要功能及组成部件如下： 监控容量：128点 显示方式：320*240点阵液晶 输入输出模块：内置远程智能DO模块 声光报警模块：内置喇叭，蜂鸣器，LED指示灯 备用电源：DC24VJ0Ah（可配更大容量电池） 电源监控模块（电压/电流信号传感器） .1电源监控模块选型型号功前八单相电源监控力馍块三相电源监控力嗔块开入开出模块AFPMl-AVAFPMl-AVIAFPMl-DVAFPMl-DVIAFPMl-2AVAFPM3-AVAFPM3-AVIAFPM3-2AVAFPM5-272AFPM5-6/1在线监测交流电压“单相）“单相Jl三相）交流电流单相）三相）直流电压直流电流两路交流电压，（单相）I/O开关量输入（DI）（1路）J（I路）J（I路）J（I路）J（2路）J（I路）J（I路）J（2路）J（2路）J（6路）维电器输出（DO）（1路）J（I路）J（I路）（1路）J（I路）J（I路）J（I路）J（I路）（2路）J（I路）保护功能过压欠压缺相错相过流7数据记录事件记录内置时钟通讯ModbusZRTU5.2监控模块介绍5. 2.1AFPMl-AV>AFPM1-AVEAFPMl-DV.AFPMl-DVI、AFPMl-2AV单相电源监控模块5. 2.1.1功能 实时监测一路单相交流电压/电流、一路直流电压/电流、或两路单相交流电压；（详见模块选型） 具有过压、欠压、过流（仅限具有电流检测产品）报警；（详见模块选型） 提供一路或两路（仅限监控两路单相交流电压产品）开关量输入功能，可监测开关状态；（详见模块选型） 提供一路继电器输出，可连接报警控制回路；具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据； 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连;集成度高，网络化，智能化程度高，动作特性合理；5.2.1.2技术参数型号参数AFPMl-AVAFPMi-AVIAFPMl-DVAFPMi-DVIAFPMl-2AV辅助电源电压DC24V±10%功耗WIW监控报警电压过压(100%-150%)欠压(40%-100%)电流过流(100%-150%)过流(100%-150%)动作延迟时间0.1s-60.0s连续百J调输入电压额定值AC220V测量值(20-40OV)额定值AC220V测量值(20-40OV)额定值DC220V测量值(20-500V)额定值DC220V测量值(20-50OV)额定值AC220V测量值(20-40OV)输入电流额定值AC5A测量值（0-6A）需外接霍尔传感器测量值（0-5OA）测量精度1级报警光报警指示开关量输入无源干接点输入方式：内置电源,光耦隔离开关量输出机械触点，触点容量AC220V3A,DC30V/3A通讯RS485接口Modbus-RTU协议通讯设置拨码开关5.2.1.3外形及安装尺寸5.2.2AFPM3-AV、AFPM3-AVI、AFPM3-2AV三相电源监控模块5. 2.2.1功能 实时监测一路三相交流电压/电流、或两路三项电压；（详见模块选型） 具有过压、欠压、缺相、错相、过流（仅限具有电流检测产品）报警；（详见模块选型） 提供一路或两路（仅限监控两路三相交流电压产品）开关量输入功能，可监测开关状态；（详见模块选型） 提供一路继电器输出，可连接报警控制回路；具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据； 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；集成度高，网络化，智能化程度高，动作特性合理；5.2.2.2技术参数号参数'FPM3-VFPM3-AV1AFPM3-2AV辅助电源电压DC24V±10%功耗1W监控报警电压缺相、错木1、过压(100%-150%)欠压(40%-100%)电流过流(100%-150%)动作延迟时间0.1S-60.0s连续可调输入电压额定值AC220V测量值(20-400V)额定值AC220V测量值(20-40OV)额定值AC220V测量值(20-40OV)输入电流额定值AC5A测量值（0-6A）测量精度1级报警光报警指示开关量输入无源干接点输入方式:内置电源,光耦隔离开关量输出机械触点，触点容量AC220V3A.DC30V/3A通讯RS485接口Modbus-RTU协议通讯设置拨码开关5.2.2.3外形及安装尺寸5.2.3AFPM5-2/2、AFPM-6/1开关量模块5.2.3.1功能 提供两路或六路开关量输入功能，可监测开关状态；（详见模块选型） 提供一路或两路继电器输出，可连接报警控制回路；（详见模块选型）具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据； 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连； 集成度高，网络化，智能化程度高，动作特性合理；5. 2.3.2技术参数号参数AFPM5-2/2AFPM5-6/1辅助电源电压DC24V±10%功耗1W显示方式LED指示开关量输入输入方式无源干接点输入方式：内置电源,光耦隔离有源湿接点输入方式:外接AC220V电源,光耦隔离路数26开关量输出机械触点，触点容量AC220V3A1DC30V/3A21通讯RS485接口MODBUS-RTU协议通讯设置拨码开关6. 2.3.3外形及安装尺寸
