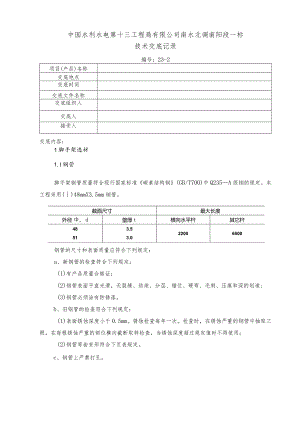

中国水利水电第十三工程局有限公司南水北调南阳段一标技术交底记录编号：23-2项目(产品)名称交底地点交底时间交底文件名称交底组织人交底人接受人交底内容：1脚手架选材1.l钢管截面尺寸最大长度外径, d壁厚t横向水平杆其它杆48513.53.022006500脚手架钢管质量符合现行国家标准碳素结构钢(GB/T700)中Q235A级钢的规定。本工程采用()48mmX3.5mm钢管。钢管的尺寸和表面质量应符合下列规定：a、新钢管的检查符合下列规定；(1)有产品质量合格证；(2)钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;(3)钢管必须涂有防锈漆。b、旧钢管的检查符合下列规定：(1)表面锈蚀深度小于0.5mm。锈蚀检查每年一次。检查时，在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；(2)钢管弯曲变形符合下页表规定。c、钢管上严禁打孔。*n允许修关(anil示意图的管药曲a.各脖汗件用"的靠穹曲<1.5<57r/I41b.立杆钢管号的3m<l4m4m</¢6.5tn*12<20c.水平*匕斜杆的包管彳曲ZS6.5m30J«LL冲长诙于板I.板S货曲»<4mI/>4m黎b板面扭曲(任一角旧鹤)<5I1II1.Z/忏用歌吹行令列规;.(1)新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，按现行国家标准钢管脚手架扣件(GB15831)的规定抽样检测；(2)旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；(3)新、旧扣件均进行防锈处理。2脚手架的设计要求2.1 本标段所有结构物高度都不大于30m,所以采用落地式外脚手架按规范一次性搭设；脚手架必须搭设双排，脚手架立杆纵距不大于1.5m,横距不大于L2m,大横杆步距不大于1.8m。脚手架为独立的系统，禁止与卸料平台、模板支撑体系及外用施工电梯等相连接。2.2 搭设尺寸为：立杆的纵距为1.2米，横距为1.2米；采用单立管，钢管类型为48×3.5mm；横杆与立杆连接方式为双扣件；扣件抗滑承载力系数为0.80。2.3 立杆：脚手架采用单排立杆，立杆底部支撑与木板(或坚实地基)上，立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。2.4 扫地杆：立杆离地30Cln处，设置封闭的扫地杆。2.5 大横杆：大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6米，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm,各接头距立杆的距离不大于50cm。2.6 剪刀撑：本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560度之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30Cm内。剪刀撑的杆件连接采用搭接，其搭接长度2100cm,并用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端的距离210cm。2.7 防护设施：脚手架要满挂全封闭式密目安全网。密目网用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2米，作业层下步架处设一道水平兜网。作业层脚手架立杆于0.6米及1.2米处设有两道防护栏杆，底部侧面设18Cm高的挡脚板。3脚手架施工安全措施3.1 搭设前的准备工作1. 1.1脚手架搭拆前，对架子工进行安全技术及注意事项交底，交底双方履行签字手续，搭设过程安全员全程旁站。3. 1.2搭设场地准备。在压实的地基上加设垫木、垫板，以防止发生整体或局部沉陷，坚实平整，不积水，硅硬化。4. 1.3架子工持有效的特种作业人员操作证上岗作业，且无高血压、癫痫病等病史。施工必须戴好安全帽、佩安全带、必须穿鞋，严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内，扎紧衣袖口，领口以及裤腿口，以防钩挂发生危险。5. 1.4当脚手架高出周围建筑物时，在脚手架的四角设置避雷针，接地电阻不大于4,经过架子的电线要严格检查，不得有裸露。3. 1.5当有六级以上大风和雾、雨、雪天气时，停止脚手架搭设作业。3.2脚手架拆除安全措施1.1.1 2.1外架拆除前由工程负责人召集有关人员对架子工程进行全面检查与签证确认，建筑物施工完毕，且不需要使用时，脚手架方可拆除。1.1.2 拆除前，对架子工进行拆除安全技术及注意事项交底，交底双方履行签字手续，拆除过程中，安全员全程旁站指挥。1.1.3 拆除脚手架应设置警戒，张挂醒目的警戒标志，禁止非操作人员通行和地面施工人员穿行，并有专人负责警戒。1.1.4 长立杆、斜杆的拆除应由二人配合进行，不宜单独作业，下班时检查是否牢固，必要时应加设临时固定支撑，防止意外。1.1.5 拆除外架前应将通道口上的存留材料杂物清除，按自上而下先装后拆，后装先拆的顺序。1.1.6 2.6拆除顺序为：安全网一踢脚杆一防护栏杆一剪刀撑一脚手片一大横杆一小横杆f立杆，自上而下拆除，一步一清，不得采用踏步式拆除，不准上、下同时作业。1.1.7 拆除作业中有需要加固的部位，应先加固再拆除，防止架体倒塌。1.1.8 拆卸的钢管与扣件应分类堆放，当天拆当天清，拆下的扣件要集中回收，在螺栓转动部位加润滑油，严禁高空抛掷。3. 2.9吊下的钢管与扣件运到地面时应及时按品种规格堆放整齐。3.2. 10拆除时严禁撞碰脚手架附近电源线，以防止事故发生。3.3. 11在拆除过程中，不得中途换人，如必须换人时应将拆除情况交待清楚后方可离开，禁止单人进行拆除作业。3.4. 12如遇强风、雨、雪等气候，不能进行外架拆除；拆除过程中，突遇恶劣气候时，在保证人员安全的前提下，对脚手架进行简单加固，天气变好后再施工。
