地铁工程监控量测现场巡视报表、监测日报表、监测点安设图.docx

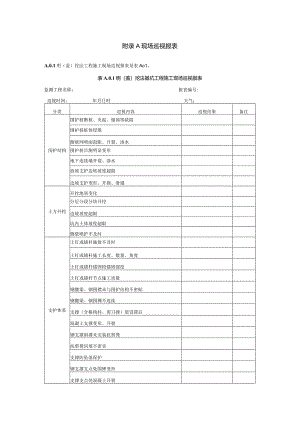

附录A现场巡视报表A.0.1明（盖）挖法工程施工现场巡视报表见表Ao1。表A.0.1明（盖）挖法基坑工程施工现场巡视报表监测工程名称：报表编号:巡视时间：年月日时天气：分类巡视内容巡视结果备注闱护结构围护桩断桩、夹泥、缩颈等缺陷围护桩桩体侵限侧壁网喷面鼓胀、开裂、渗水围护桩目测明显变形地下连续墙开裂、渗水放坡支护边坡坡度超限边坡支护变形、开裂、滑塌土方开挖开挖地质变化分层分段分块开挖边坡坡度超限坑内土体坡度超限侧壁喷护不及时支护体系土钉或锚杆施做不及时土钉或锚杆施工长度、数量、角度土钉或锚杆锚固段锚固强度土钉或锚杆节点施工质量钢腰梁、钢围襟未与围护结构不密贴钢腰梁、钢围棵不连续支撑（含格构柱、剪刀撑）架设滞后混凝土支撑变形、开裂钢支撑斜撑未安装抗剪凳抗剪凳回填不密实支撑防坠落保护钢支撑支点处围碑变形支撑支点处混凝土开裂支撑拆除超过一个流水段同一断面同时拆除两道支撑基坑侧壁稳定及渗漏水基坑侧壁土体塌落地下水渗漏位置、大小、类型、含砂量、气味、颜色坑边堆载基坑边长期有重型设备等活动荷载基坑边2m范围内是否出现施工荷载，基坑强烈影响区单位面积荷载是否超出设计值盖挖法结构或铺盖法顶部超载地面硬化开裂破损挡水墙高度不足、有缺口防汛截排水系统渗漏废弃管线未有效封堵工程与既有线接口无有效隔离监测设施基准点、监测点的完好状况、保护情况监测元器件的完好状况、保护情况其它其它安全风险情况注：1、揭露面地质情况不论是否发生变化均应描述：2、对存在问题应描述具体情况。现场巡视人：监测项目负责人:施工单位：监测单位：表A.0.2倒挂井壁竖井现场巡视报表现场巡视人:监测单位：监测工程名称：报表编号:分类巡视内容巡视结果备注倒挂井壁法竖井锁口圈锁脚锚管数量或长度未采用对角对称分部开挖方式开挖面停工未及时封闭开挖面出现超挖、坍塌纵向连接筋未按设计参数施工格栅拱架架设后未及时喷射混凝土初期支护开裂井身结构变形、开裂地下水渗漏位置、大小、类型、含砂量、气味、颜色密接竖井施工施工工序坑边堆载其它其它安全风险情况注：1、揭露面地质情况不论是否发生变化均应描述：2、对存在问题应描述具体情况。巡视时间：年月日时天气：监测项目负责人:表A.0.3浅埋暗挖法工程现场巡视报表工程名称：报表编号:巡视时间：年月日时天气：分类巡视内容巡视结果备注马头门未施作加强环梁加强环梁未并留置与马头门格栅相连的钢筋甩茬开口前，未在竖井或通道内施作斜撑或横撑未设密排格栅钢架并与加强环梁相连接超前支护超前小导管未从格栅拱架腹部穿过超前支护的长度、数量、角度及纵向搭接长度相邻管棚（幕）的连接部位相互错开，同一断面接头超过50%超前支护注浆及注浆效果土方开挖开挖面地质变化开挖面岩土体自稳性差地下水渗漏位置、大小、类型、含砂量、气味、颜色降水抽水出水量、含砂量分部开挖时开挖步序、步长核心土尺寸台阶尺寸开挖面反坡相邻导洞间距小于I倍洞径隧道停止施工时，未对学子面采取支护措施掌子面坍塌支护结构钢拱架架设、挂网及喷射混凝土的及时性、连接板的连接及锁脚锚杆的打设钢筋网与格栅钢架是否密贴、搭接长度纵向连接筋、锁脚锚管、回填注浆管、拱脚密实、拱脚悬空、背后空洞；初期支护结构渗漏水初期支护结构开裂、剥离、掉块临时支撑结构有无明显变位回填注浆初支成环后回填注浆及时性初支背后回填注浆压力和注浆量及注浆效果临时支撑拆除初支结构变形未稳定时，拆除临时支撑临时支撑未分段拆除拆除间距过大需要倒换撑时，未倒换撑多跨结构纵向拆撑施工、横向二衬施工未分段施工监测设施基准点、监测点的完好状况、保护情况监测元器件的完好状况、保护情况其它其它安全风险情况注：1、揭露面地质情况不论是否发生变化均应描述；2、对存在问题应描述具体情况。监测项目负责人:现场巡视人:监测单位：表A.0.4盾构法和顶管法现场巡视报表现场巡视人:监测单位：监测工程名称：报表编号:分类巡视内容巡视结果备注施工工况盾构始发端、接收端土体加固情况盾构始发和接收托架、反力架洞门密封装置的安装、洞门凿除，钢套筒密封盾构掘进位置（环号）盾构停机、开仓等的时间和位置联络通道开洞口情况较接密封或盾尾密封是否存在涌水、涌砂盾构掘进参数土压力盾构出土量、土质盾构姿态同步注浆量，瓶液结实率及初凝时间盾尾漏浆管片变形管片螺栓安装情况管片破损、开裂、错台管片渗漏水监测设施基准点、监测点的完好状况、保护情况监测元器件的完好状况、保护情况其它其它安全风险情况注：1、揭露面地质情况不论是否发生变化均应描述：2、对存在问题应描述具体情况。巡视时间：年月日时天气：监测项目负责人:表A.0.5周边环境现场巡视报表现场巡视人:监测单位：监测工程名称：报表编号:分类巡视内容巡视结果备注周边环境建（构）筑物、桥梁台或梁体、既有轨道交通结构等的裂缝位置数量和宽度，混凝土剥落位置、大小和数量，设施能否正常使用地下构筑物积水及渗水情况，地下管线的漏水、漏气情况周边路面或地表的裂缝、沉陷、隆起、冒浆的位置、范围等情况河流湖泊的水位变化情况，水面有无出现滋涡、气泡及其位置、范围，堤坡裂缝宽度、深度、数量及发展趋势等工程周边开挖、堆载、打桩等可能影响工程安全的其它生产活动其它巡视时间：年月日时天气：监测项目负责人:附录B监测日报表B.0.1水平位移、竖向位移监测日报可按表BOl执行。表B.0.1水平位移、竖向位移监测日报表监测工程名称：报表编号：天气:本次监测时间：上次监测时间：仪器型号：仪器出厂编号：检定日期：监测点号初始值(mm)上次累计变化量(mm)本次累计变化量(mm)本次变化量(mm)变化速率(mmd)控制值预警等级备注累计变化量(mm)变化速率(mmd)施工工况：监测结论及建议：监测人：校核人：监测项目负责人：监测单位：表B.0.2倾斜监测日报表监测工程名称：报表编号：天气:本次监测时间：上次监测时间：仪器型号：仪器出厂编号：检定日期：监测点号初始值()上次累计变化量(%。)本次累计变化量(%。)本次变化fi()变化速率(d)控帝值预警等级备注累计变化量(。)变化速率(%od)施工工况：监测结论及建议：监测人：校核人:监测项目负责人:监测单位:表B.0.3深层水平位移监测日报表监测工程名称：报表编号：天气：监测人:校核人:监测项目负责人:监测单位:表B.0.4轴力监测日报表监测工程名称：报表编号：天气:监测人:校核人:监测项目负责人:监测单位：本次监测时间：上次监测时间：仪器型号：仪器出厂编号：检定日期：监测点号初始值(kN)上次累计变化量(kN)本次累计变化量(kN)本次变化量(kN)变化速率(kNd)控制值预警等级备注累计变化量(kN)变化速率(kNd)施工工况：监测结论及建议：表B.0.5应力监测日报表监测工程名称：报表编号：天气:监测人:校核人:监测项目负责人:监测单位：本次监测时间：上次监测时间：仪器型号：仪器出厂编号：检定日期：监测点号初始值(kPa)上次测值(kPa)本次测值(kPa)本次变化值(kPa)变化速率(kPad)控制值(kPa)预警等级备注施工工况：监测结论及建议：附录C监测点安设图C.0.1支护桩（墙）水平位移监测点的埋设图（C.O.l-l、C.0.1-2）,应符合下列规定:图C.0.1-1支护桩（墙）水平、竖向位移监测点；I-地面；2-冠梁；3.支撑；4固定螺栓：5连接杆件；6-测量装置1支护桩（墙）顶水平位移监测点宜采用在基坑冠梁上设置强制
