兖矿国宏空分分馏塔安装施工组织设计.doc

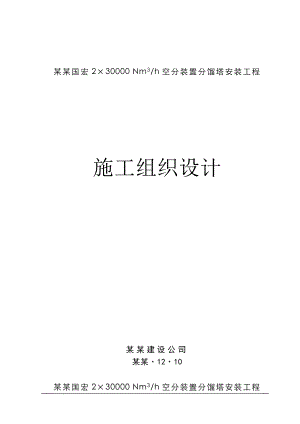

某某国宏2×30000 Nm3/h空分装置分馏塔安装工程施工组织设计 某某建设公司某某·12·10某某国宏2×30000 Nm3/h空分装置分馏塔安装工程 目 录一工程概述及编制说明二施工组织机构的设置及劳动力计划准备1施工组织机构的设置2工程所需劳动力计划1）现场劳动力计划总表2）现场技术、管理人员计划表3）现场施工工人计划表三质量目标及质量保证措施1质量目标2分项、分部、单位工程的划分3质量保证体系4质量保证措施5施工验收规范及质量检验评定标准四. 施工计划、进度保证措施及造价控制措施1施工进度计划表2进度保证措施3造价控制措施五安全保证体系及安全保证措施1安全保证体系2安全保证措施六主要施工工料及机具、设备汇总表七施工现场组织八施工工艺技术措施和临时设施九现场文明施工措施及成品保护措施十现场水、电（气）需用计划及施工平面布置图十一安装技术方案1冷箱安装 2透平膨胀机安装十二阀门和工艺管道的安装1阀门的安装2工艺管道的安装3仪表管线安装 十三管道系统压力试验十四表面油漆十五管道吹扫和裸冷（配合）十六珠光砂装填十七联动试车（配合）十八工程质量评定和工程交工附录：1、分馏塔基础底板和框架安装方案2、整 体 试 压 方 案某某国宏2×30000 Nm3/h空分装置分馏塔安装工程施 工 组 织 设 计一、工程概述1、工程简介某某国宏30000 m3/h空分装置是由某某空分设备（集团）有限责任公司成套设计的中压内压缩分子筛流程的大型空分设备。其中分馏塔是该装置的心脏部分。某某国宏30000 m3/h空分装置分馏塔的主要技术性能指标为：加工空气量：m3/h产品氧产量： 30000 m3/h 氧 纯 度： 99.6 % 产品氮产量： 15000 m3/h 氮 纯 度： 10 ppmO2 产品氩产量： 1100 m3/h氩 纯 度： 1 ppmO2 2 ppmO2 运转周期： 两年以上 装置启动时间：36小时某某国宏30000 m3/h空分装置分馏塔安装工程现场平面布置情况参见工程设计平面布置图。2、主要设备序号代 号名 称基本尺寸 mm重量 t数量一F278.00000分馏塔1套1F278.10000筒壳1套2塔内管路1套3膨胀机保冷箱（B）1套4塔内阀架1套5塔内管架1套6平台梯子栏杆1套7膨胀机保冷箱（A）1套8塔内支架1套9循环液氩泵冷箱1套10下塔与冷凝蒸发器复合1只11粗氩塔与冷凝器复合1只12纯氩塔与冷凝器蒸发器复合1只13液氧泵冷箱 1只14气液分离器1只15上塔1台16粗氩塔1台17主换热器6只6只18过冷器2台二增压透平膨胀机组（PT1154）三工艺液氩泵2台四系统阀门1套五仪表管线1套六低温电缆1套3工程范围分馏塔及其塔内设备的现场组焊吊装；其中包括：冷箱内所有设备、膨胀机、循环氩泵、中压泵、高压泵、冷箱内阀门及阀门附件、表（计）接头、测量计器管线、塔内管道的安装；主塔冷箱、换热器冷箱、膨胀机冷箱、工艺氩泵冷箱、冷箱内阀架、管架、设备支架的安装；冷箱外平台、梯子和栏杆的安装；冷箱整体油漆和珠光砂装填。施工界限：、冷箱上氧气、氮气、污氮、空气、中压氩、高压氧、高压氮、高压氩等管道安装至塔外第一片法兰（含法兰）；、空分塔排液管道接至残液排放汽化器；、增压透平膨胀机冷箱内管道接至主塔，油管路接至膨胀机供油装置； 、压力、分析仪表管从冷箱内接至冷箱上第一个仪表阀；、空分塔内低温电缆接至冷箱外接线端子；、冷箱密封气源管由冷箱内接至冷箱外第一片法兰；、冷箱及其平台梯子栏杆的表面油漆；、冷箱封装及冷箱内珠光砂的装填；4编制依据1.某某国宏30000 m3/h空分分馏塔产品图纸及工程设计相关图纸;2.某某国宏30000 m3/h空分装置分馏塔现场布置图;3.其他国家或行业有关标准和施工规范.二、施工组织机构的设置及劳动力计划准备1.施工组织机构的设置某某国宏2×30000 Nm3/h空分装置分馏塔安装工程现场施工组织机构四化建某某国宏30000项目部某某国宏30000分馏塔安装工程项目部工艺质量室后勤保障室计划管理室职工食堂仓库管理员设备管理员计划调度员安全员材料采购员资料员检验员专业工程师各专业安装班组钣 金 组冷 作 组电 焊 组氩弧焊组机 器 组仪 表 组吊 装 组普 工 组 箭头方向为管理方向，反之为信息反馈方向2工程所需劳动力计划 为保证施工质量和施工进度，本工程需要以下人员，按照施工进度要求分步进场：序号委派人员类型计划最高数量备注1项目经理1名工程技术人员及技术工人因现场特殊需要可以增加和调整2技术负责人1名3焊接工程师1名4工艺工程师1名5质量检验员1名6材 料 员1名7仓库保管员1名8安 全 员1名9冷 作 工5名10钣 金 工5名11电 焊 工5名12氩 焊 工6名13阀 门 工2名14仪 表 工1名15电 工1名16起 重 工2名17探伤检验员2名18气 焊 工1名19酸 洗 工2名20普 工16名21机 器 工2名合 计58名三质量目标及质量保证措施1项目质量目标 1） 工程项目概况（1）工程名称、地点、规模；工程名称：某某国宏2×30000 Nm3/h分馏塔安装工程工程地点：山东邹城工程规模：2×30000 Nm3/h空分装置分馏塔。（2）计划开、竣工日期：工程施工周期为11个月,计划开工日期为某某年12月，具体日期根据设备进场情况确定。（3）工程主要特点：分馏塔系现场组装，整个设备安装（吊装）过程具有重量大（总重量555.244吨）、体积大（约5800立方米）、起吊高度达64米。由于系统在有氧环境运行，对安装清洁度要求非常高，必须有严格的工艺和安装检测手段予以保证。（4）主要施工内容；F278.00000分馏塔冷箱及其塔内设备的现场组焊吊装；工艺管线安装；仪表管线和阀门安装等。 2） 项目管理目标（1）总目标工程质量力争达到优质工程标准；（2）具体的质量指标工程质量优良率90%以上、合格率100%，管道安装焊缝返修率小于5%，二次返修率小于1%；工程质量力争达到优良工程标准。（3）项目安全与文明施工管理目标施工全程安全顺利，无重大伤亡事故，创建安全文明工地。 3）关键施工项目过程控制本工程的关键安装项目是：冷箱设备组焊吊装；分馏塔内管道的安装焊接；阀门安装和设备管道整体压力试验。其中，各安装工序按本公司质量管理体系规范要求设立见证点、停止点、检查点。 2分项、分部工程的划分某某国宏30000 m3/h空分装置分馏塔安装工程按工程主要内容可划分为五个部分：分馏塔箱体安装、冷箱设备安装、阀门和工艺管线安装，工艺氩泵和增压透平膨胀机安装，整体压力和气密性试验。应对冷箱设备吊装；冷箱内管道安装（含阀门）、系统整体压力和气密性试验进行重点控制。3质量保证体系1）质量保证体系 为切实做好某某国宏30000 m3/h空分装置分馏塔工程安装工作，达到争创优质工程的目标，我公司结合二十多年成套大型空分装置安装经验，建立了行之有效的现场安装质量保证体系：质 量 保 证 体 系公司总经理财务部经营成套部技术开发部工艺质量部生产安全部设备供货商工程设计监理工程师建设单位代表项目经理计 划 调 度 员质保工程师 检 验 组 长焊接检验员工艺检验员仓库保管员安全员材料员探伤检验员焊接工程师工艺工程师仪表工程师电气工程师仪电检验员安装班组长油 漆 组起 重 组冷 作 组钣 金 组电 焊 组管 工 组电 仪 组机 器 组氩 弧 焊 组 注：箭头方向为管理方向，相反方向为信息反馈方向。2）、管理人员职责：项目经理：负责整个工程的全面管理和工作协调。质保工程师：负责施工组织和施工过程中的技术、工艺及全面质量管理，对工程施工质量和技术性工作负总的责任。专业工程师：在质保工程师的领导下，对本专业范围内的技术工作，从设计、工艺到现场安装的正确性和质量目标负责。质量检验员：负责对工程质量-包括材料、工艺过程、工作质量等各个方面进行检查验收，收集施工过程中的质量数据并作好施工资料和质量资料的记录整理工作，以确保工程各个方面始终处于监控状态。计划调度员：负责工程计划进度安排和人员、机具的现场调度，协助项目经理的日常工作。材 料 员：负责工程物资的计划编制、材料采购，并对采购质量负责安 全 员：负责施工现场的安全文明生产日常管理，确保安装人员和机具的安全。施工班组长：负责本工作班组的工程进度、工作质量以及工作安全。4质量保证措施1） 采购和材料质量控制1.1 本章对某某国宏30000 m3/h空分装置分馏塔工程安装使用材料（原材料、外购件）的采购、验收、保管和发放，材料代用等基本要求和责任人员职责作出规定，以确保工程安装项目所用材料、零部件准确无误，并具有可追溯性。1.2 材料质量控制由各项目部归口管理，材料员对该工程用料各有关环节的工作负责。1.3 材料采购1.3.1 项目部根据生产作
