倒虹吸金属结构安装专项施工方案.doc

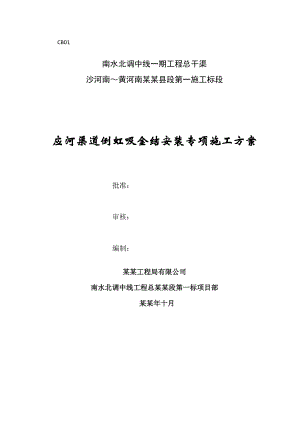

CB01 南水北调中线一期工程总干渠沙河南黄河南某某县段第一施工标段应河渠道倒虹吸金结安装专项施工方案批准：审核：编制：某某工程局有限公司南水北调中线工程总某某段第一标项目部某某年十月目 录1 编制依据12 工程概况22.1 工程概述23、设备技术参数43.1 应河倒虹吸进口检修门工程量及相关参数：43.2 应河倒虹吸出口弧形工作闸门工程量及相关参数43.3应河出口叠梁检修门工程量及相关参数：43.4 液压启闭机性能参数64、场地及设施布置65设备运输和吊装方案75.1概述75.2吊装76主要施工方案及技术要求86.1准备工作86.2埋件施工106.3闸门门叶安装116.4技术要求127施工进度计划158资源配置计划168.1人力资源配置表168.2施工设备配置表169质量保证措施179.1质量保证体系179.2安装质量控制原则179.3安装过程质量控制179.4质量检查和竣工验收1810环境安全保证措施1810.1安装过程中存在的危险因素及环境因素1810.2控制措施1810.3安全保证措施19应河渠道倒虹吸金结安装专项施工方案1 、编制依据南水北调中线一期工程总干渠沙河南黄河南(委托建管项目)宝郏段第一施工标段合同文件（HNJ-2010/BJ/SG-001）；应河倒虹吸金属结构设备安装相关施工图纸；其它相关文件：设备厂家随设备交货时提交的发货清单、设备出厂合格证、质量证明书、安装、运行和维护说明书等有关的技术文件和资料；钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件（GB/T12312006）；金属熔化焊焊接接头射线照相（GB/T33232005）；无损检测人员资格鉴定与认证（GB/T94452005）；液压传动油液固体颗粒污染等级代号（GB/T140392002）；金属和其它无机覆盖层热喷涂操作安全（GB113751999）；现场设备、工业管道焊接工程施工与及验收规范（GB502361998）；起重设备安装工程施工及验收规范（GB502781998）；电气装置安装工程起重机电气装置施工及验收规范（GB502561996）；钢焊缝手工超声波探伤方法和探伤结果分析（GBll3451989）；涂装前钢材表面锈蚀等级和除锈等级（GB89231988）；水电水利工程钢闸门制造安装及验收规范（DL/T50182004）；水工金属结构焊工考试规则（SL351992）；水工金属结构焊接通用技术条件（SL362007）；水工金属结构防腐蚀规范（SL1052007）；水利水电工程启闭机制造安装及验收规范（SL3812007）；水利水电工程金属结构与机电设备安装安全技术规程（SL4002007）；无损检测焊缝磁粉检测（JB/T60612007）；无损检测焊缝渗透检测（JB/T60622007）；起重设备安装工程施工及验收规范（GB50278-2010）。2 、工程概况2.1 工程概述南水北调中线一期工程总干渠沙河南-黄河南宝郏一标标包含应河倒虹吸，在进口设置叠梁检修闸门，在出口设置弧形工作闸门和叠梁检修闸门。马庄分水口设置工作门和检修门。宝丰编组站暗渠进、出口各设置检修门。本次共安装弧形工作门4扇、2×320KN液压启闭机4台套。平板闸门共12扇，其中应河倒虹吸进口叠梁检修闸门2扇，2×400kN台车1台套，应河倒虹吸出口叠梁检修闸门2扇，2×100KN电动葫芦1台套；马庄分水口工作门1扇，160kN平板液压机1台套，检修门1扇，100kN固定卷扬机1台套；宝丰编组站暗渠进口检修门3扇，2×400kN固定卷扬式启闭机3台套；宝丰编组站暗渠出口检修门3扇，2×400kN固定卷扬式启闭机3台套。本工程主要安装项目包括闸门门叶、门槽（含闸门储存槽、防冰冻设备）埋件、启闭机机械和有关电气设备，以及液压管道、基础埋件、各种电缆及埋管等。表2-1 应河倒虹吸闸门、埋件及启闭机数量序 号项 目 名 称门叶数量门槽数量合 计备 注1进口叠梁检修门242进口叠梁检修门库23出口弧形节制闸门444出口叠梁检修门245出口叠梁检修门库262×320KN液压启闭机472×400kN台车182×100KN电动葫芦1合 计8166 表2-2 马庄分水口闸门、埋件及启闭机数量序号项目名称门叶 数量门槽数量合计备注1工作门11 2检修门113160kN平板液压机14100kN固定卷扬机1合 计222表2-3 金结安装主要工程量表序号项目名称工程量备注1进口检修钢闸门56t设备由发包人提供2进口检修闸门埋件45t3出口检修钢闸门49t4出口检修闸门埋件26t52×100kN电动葫芦（含控制系统等）1台62×400KN台车1台7出口弧形工作闸门埋件22t8出口弧形工作闸门127t92×320KN弧门液压机4台3、设备技术参数3.1 应河倒虹吸进口检修门工程量及相关参数应河倒虹吸进口共设置检修闸门2套、门槽4孔、门库2个；使用2×400kN台车启闭 闸门型式： 露顶式 闸门尺寸： 7×10.6m 设计水头： 10.351m 止水型式： 前止水 支撑形式： 滑块 吊点数量： 双吊点 启闭条件： 动闭静启 启闭机型号： 2×400kN台车 启闭机数量： 1 闸门数量： 2 3.2 应河倒虹吸出口弧形工作闸门工程量及相关参数孔口型式: 露定式 孔口尺寸: 7m×8m 设计水头： 7.651m 启闭水头： 7.651m 吊点数量： 双吊点 吊点距 6.5m 弧门半径： 11m 启闭条件： 动水启闭 闸门数量 4 3.3应河出口叠梁检修门工程量及相关参数应河倒虹吸出口共设置叠梁检修闸门门叶2套、门槽4孔、门库2个；使用电动葫芦启闭闸门型式： 露顶式叠梁门 闸门尺寸： 7×（4×2）m 设计水头： 7.639m 每套叠梁门数量： 4节 止水型式： 后止水 支撑形式： 滑块 吊点数量： 双吊点 启闭条件： 静水启闭 启闭机型号： 2×100KN移动式电动葫芦 启闭机数量： 1 叠梁门数量： 2 3.4、马庄分水口检修门1套、门槽1孔；使用100kN平板液压机启闭闸门型式： 潜孔式 闸门尺寸： 1.9×1.9m 设计水头： 7.659m 止水型式： 后止水 支撑形式： 滑块 吊点数量： 单吊点 启闭条件： 静水启闭 启闭机型号： 100kN平板液压机 3.5、马庄分水口工作门1套、门槽1孔；使用160kN固定卷扬机启闭闸门型式： 潜孔式 闸门尺寸： 1.9×1.9m 设计水头： 7.659m 止水型式： 后止水 支撑形式： 滑块 吊点数量： 单吊点 启闭条件： 静水启闭 启闭机型号： 160kN固定卷扬机 3.4 液压启闭机性能参数因液压启闭机到货图纸未到，故本方案中未体现启闭机性能参数，在安装过程中如发现有和本方案冲突的地方，以实际到货图纸为准。组成及原理：液压启闭机由油缸总成、液压站及液控系统、电气系统、管道和基础埋件等。每孔液压启闭机设有液压缸一套，液压泵站共4套。4、场地及设施布置应河倒虹吸及马庄分水闸主要金属结构设备均由甲方提供，进场道路采用沿主渠道右岸现有施工便道。现有施工便道宽度、转弯半径等路况均满足设备运输需要。应河倒虹吸进、出口闸门安装均利用渠道填筑的上堤施工便道和修筑从渠顶通往下渠底的施工便道，确保汽车吊等设备均可进入进出口闸室底板。埋件安装（检修门门槽）主要使用汽车吊进行。检修门门叶吊装进入渠道底部进行，门叶单节最重不超过9t，使用25t汽车吊进行安装，满足安装要求。个别部位当25t汽车吊不能满足要求时，考虑使用50t汽车吊，具体现场确定。安装闸门埋件时，倒运汽车停在进出口闸室侧面平台，埋件利用塔吊直接吊入门槽内部，平板闸门门叶吊装时，汽车
