保温工程施工方案.doc

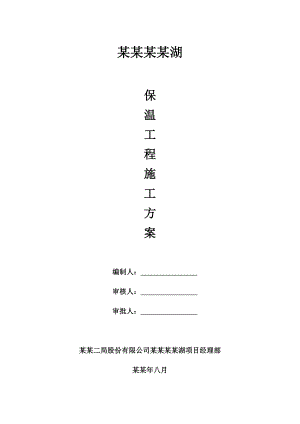

某某某某湖保温工程施工方案 编制人： 审核人： 审批人： 某某二局股份有限公司某某某某湖项目经理部某某年八月目 录工程概况4第一部分 屋面保温4一、编制依据4二、施工方案4第一节 材料选用及做法4第二节 保温平屋面施工11第三节 保温坡屋面施工14第四节 挤塑聚苯板层施工17第五节 屋面防水层施工17第六节 质量保证措施23第七节 安全文明保证措施25第二部分 外墙内保温27一、编制依据27二、施工方案28三、质量目标36四、安全目标36五、文明施工目标36六、环境管理目标36七、管理方针37八、施工部署与准备工作37九、成品保护42十、质量保证措施42十一、安全文明保证措施43十二、其他各项保证措施44十三、技术资料及工程验收45第三部分 门窗安装45一、编制依据46二、施工方案46工程概况项目名称：某某某某湖项目一期A组团项目简介：本工程建筑面积约43020m2，由一栋展示中心（地上2层、地下2层）、15栋别墅（地上3层）及4栋洋房（地上8层）组成。本工程结构设计使用年限为50年，建筑结构安全等级为二级，抗震设防类别为非抗震。本工程为多层民用建筑，除展示中心地下车库为一级以外，其余建筑的耐火等级均为二级。本工程各栋建筑节能体系主要节能措施包括：（1）、本工程采用外墙内保温，外墙内保温采用中空微珠保温砂浆体系（）；（2）、保温屋面为倒置式屋面保温。保温专业分包单位：贵州益生宜居商品砂浆有限公司 第一部分 屋面保温一、编制依据1、某某某某湖项目设计图纸及设计修改通知；2、图集规范：倒置式屋面工程技术规程JGJ230-2010挤塑聚苯板保温构造图集西南05J103刚性、柔性防水隔热屋面西南11J201二、施工方案第一节 材料选用及做法主材：该屋面保温材料选用如下：挤塑聚苯板（燃烧等级为B2级）。（具体厚度详建筑设计说明）辅材：尼龙胀管、自攻螺钉等。屋面保温工程做法：展示区：A、上人保温平屋面（从上到下）1、40厚C20细石混凝土保护层，分隔缝2000*2000，宽30mm；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度40mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300mm；5、1.5mm厚高分子防水涂料一布二涂;6、刷基层处理剂一道（材料同上）；7、加气混凝土碎渣1:6找坡2%，最薄处30mm；8、钢筋混凝土屋面板。B、不上人保温平屋面（从上到下）1、30厚300*300 C20预制混凝土板，下铺30厚粗砂垫层；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度40mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300mm；5、1.5mm厚高分子防水涂料一布二涂;6、刷基层处理剂一道（材料同上）；7、加气混凝土碎渣1:6找坡2%，最薄处30mm；8、钢筋混凝土屋面板。C、保温坡屋面（从上到下）1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用卧瓦砂浆填筑，石灰砂浆勾缝；2、1:3水泥砂浆卧瓦层，（最薄处25）内配6500x500钢筋网；3、20厚1：3水泥砂浆找平层；4、聚酯无纺布一层；5、挤塑聚苯板保温层厚度40mm；置通长水平木条；6、20厚1:3水泥砂浆找平层；7、1.5mm厚高分子防水卷材一道，同材性胶粘剂二道，墙边卷高300mm；8、1.5mm厚高分子防水涂料一布二涂；9、20厚1:2水泥砂浆找平层；10、钢筋混凝土屋面板。D、不保温坡屋面（筒板卧瓦）（从上到下）1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用卧瓦砂浆填筑，石灰砂浆勾缝；2、1:3水泥砂浆卧瓦层，（最薄处25）内配6500x500钢筋网；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道；4、20厚1:2水泥砂浆找平层；5、钢筋混凝土屋面板。E、上人不保温屋面 1、40厚C20细石混凝土加5%防水剂，内配4钢筋网片，双向间距200；2、聚酯无纺布一层；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道，墙边卷高300mm；4、刷基层处理剂一道；5、发泡混凝土找坡2%，最薄处30mm；6、钢筋混凝土屋面板。F、种植屋面 1、800厚种植土；2、土工布过滤层；3、凹凸型塑排管（蓄）水板或陶粒（陶粒直径应大于25mm）排（蓄）水层；4、40厚C20细石混凝土，内配6钢筋网片，双向间距200mm；5、聚酯无纺布一层；6、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道；7、1.5mm厚高分子防水涂料一道；8、刷基层处理剂一道；9、20厚1:2水泥砂浆找平层；10、加气混凝土碎渣1:6找坡2%，最薄处30mm；11、钢筋混凝土屋面板。别墅A、上人保温平屋面（从上到下）1、40厚C20细石混凝土保护层，分隔缝2000*2000，宽30mm；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度50mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300；5、1.5mm厚高分子防水涂料一布二涂;6、刷基层处理剂一道（材料同上）；7、20厚1:3水泥砂浆找平层；8、水泥加气混凝土碎渣1:6找坡2%，最薄处30mm；9、钢筋混凝土屋面板。B、不上人保温平屋面（从上到下），（下部为非居住空间）1、30厚300*300 C20预制混凝土板，下铺30厚粗砂垫层；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度50mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300；5、1.5mm厚高分子防水涂料一布二涂；6、刷基层处理剂一道（材料同上）；7、20厚1:3水泥砂浆找平层；8、加气混凝土碎渣1:6找坡2%，最薄处30mm；9、钢筋混凝土屋面板。C、上人不保温平屋面 露台（下部为非居住空间） 1、40厚C20细石混凝土加5%防水剂，内配4钢筋网片，双向间距200；2、聚酯无纺布一层；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道，墙边卷高300mm；4、刷基层处理剂一道；5、20厚1:3水泥砂浆找平层；6、水泥加气混凝土碎渣1:6找坡2%，最薄处30mm；7、钢筋混凝土屋面板。D、保温坡屋面（筒板挂瓦）（从上到下）1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用柴泥填筑，石灰砂浆勾缝；2、挂瓦条30x30,中距600，顺水条30x20，均用3.5x40水泥钉（或双股18号铜丝）将瓦与木挂瓦条钉（绑）牢。挂瓦条固定在顺水条上，顺水条钉牢在找平层上。木材须防腐处理；3、35厚C15细石混凝土找平层，双向配6500*500钢筋；4、聚酯无纺布一层；5、挤塑聚苯板保温层厚度40mm；置通长水平木条；6、20厚1:3水泥砂浆找平层；7、1.5mm厚高分子防水卷材一道，同材性胶粘剂二道；8、1.5mm厚高分子防水涂料一布二涂；9、20厚1:2水泥砂浆找平层；10、钢筋混凝土屋面板。E、不保温坡屋面（筒板挂瓦）（从上到下） 1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用柴泥填筑，石灰砂浆勾缝； 2、挂瓦条30x30（中距按瓦材规格），顺水条30x20，均用3.5x40水泥钉（或双股18号铜丝）将瓦与木挂瓦条钉（绑）牢。挂瓦条固定在顺水条上，顺水条钉牢在找平层上。木材须防腐处理； 3、40厚C15细石混凝土加5%防水剂，内配4200钢筋，提浆压光。4、钢筋混凝土屋面板。F、不保温坡屋面（筒板卧瓦）（从上到下） 1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用卧瓦砂浆填筑，石灰砂浆勾缝；2、1:3水泥砂浆卧瓦层，（最薄处25）内配6500x500钢筋网；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道；4、20厚1:2水泥砂浆找平层；5、钢筋混凝土屋面板。G、阳台（下部为非居住空间）1、25厚1:2水泥砂浆；2、刷水泥浆一道；3、钢筋混凝土板。洋房A、上人保温平屋面（从上到下）1、40厚C20细石混凝土保护层，分隔缝2000*2000，宽30mm；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度40mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300；5、1.5mm厚高分子防水涂料一布二涂;6、刷基层处理剂一道（材料同上）；7、20厚1:3水泥砂浆找平层；8、水泥加气混凝土碎渣1:6找坡2%，最薄处30mm；9、钢筋混凝土屋面板。B、不上人保温平屋面（从上到下），（下部为非居住空间）1、30厚300*300 C20预制混凝土板，下铺30厚粗砂垫层；2、聚脂无纺布一层；3、挤塑聚苯板保温层厚度40mm；4、1.5mm厚高分子防水卷材二道，同材性胶粘剂四道，墙边卷高300；5、1.5mm厚高分子防水涂料一布二涂；6、刷基层处理剂一道（材料同上）；7、20厚1:3水泥砂浆找平层；8、加气混凝土碎渣1:6找坡2%，最薄处30mm；9、钢筋混凝土屋面板。C、上人不保温平屋面 露台（下部为非居住空间） 1、35厚C20细石混凝土加5%防水剂，内配4钢筋网片，双向间距200；2、聚酯无纺布一层；3、1.2mm厚高分子防水卷材一道，同材性胶粘剂二道，墙边卷高300mm；4、刷基层处理剂一道；5、20厚1:3水泥砂浆找平层；6、水泥加气混凝土碎渣1:6找坡2%，最薄处30mm；7、钢筋混凝土屋面板。D、保温坡屋面（筒板挂瓦）（从上到下）1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用柴泥填筑，石灰砂浆勾缝；2、挂瓦条30x30,中距600，顺水条30x20，均用3.5x40水泥钉（或双股18号铜丝）将瓦与木挂瓦条钉（绑）牢。挂瓦条固定在顺水条上，顺水条钉牢在找平层上。木材须防腐处理；3、35厚C15细石混凝土找平层，双向配6500*500钢筋；4、聚酯无纺布一层；5、挤塑聚苯板保温层厚度40mm；置通长水平木条；6、20厚1:3水泥砂浆找平层；7、1.5mm厚高分子防水卷材一道，同材性胶粘剂二道；8、1.5mm厚高分子防水涂料一布二涂；9、20厚1:2水泥砂浆找平层；10、钢筋混凝土屋面板。E、不保温坡屋面（筒板挂瓦）（从上到下） 1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用柴泥填筑，石灰砂浆勾缝； 2、挂瓦条30x30（中距按瓦材规格），顺水条30x20，均用3.5x40水泥钉（或双股18号铜丝）将瓦与木挂瓦条钉（绑）牢。挂瓦条固定在顺水条上，顺水条钉牢在找平层上。木材须防腐处理； 3、40厚C15细石混凝土加5%防水剂，内配4200钢筋，提浆压光。4、钢筋混凝土屋面板。F、不保温坡屋面（筒板卧瓦）（从上到下） 1、筒板瓦屋面，搭接二分之一铺砌，瓦埂用卧瓦砂浆填筑，石灰砂浆勾
