体育场工程钢结构支撑承台施工方案#承台模板施工#模板计算书.doc

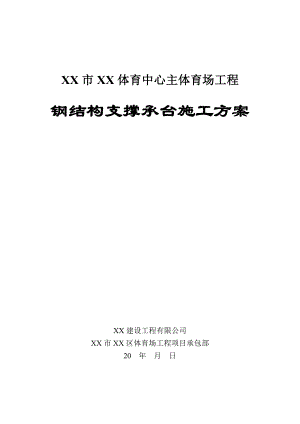

XX市XX体育中心主体育场工程钢结构支撑承台施工方案XX建设工程有限公司XX市XX区体育场工程项目承包部20 年 月 日XX市XX体育中心主体育场工程钢结构支撑承台施工方案编 制 人：审 核 人：审 批 人： 编制单位：XX建设工程有限公司XX市XX区体育场项目承包部编制时间：20 年 月 日目 录1.编制依据12.钢结构支撑承台概况22.1基本设计概况22.2钢结构支撑承台施工重点、难点22.3钢结构支撑承台相关图纸23.钢结构支撑承台施工总体流程44 施工准备54.1技术准备54.2材料准备及控制64.3劳动力准备64.4现场准备75施工工艺85.1钢结构支撑承台分层施工概述85.2钢筋工程85.3钢结构支撑承台模板施工95.4混凝土工程125.5钢结构承台清水混凝土施工196. 质量标准226.1钢筋工程质量标准226.2模板工程质量标准226.3脚手架工程质量保证措施236.4清水混凝土质量标准257安全注意事项及安全技术措施267.1模板工程安全技术措施267.2脚手架工程安全管理措施287.3钢筋工程安全施工措施及安全注意事项307.4混凝土施工安全技术措施及注意事项328附件338.1钢结构支撑承台模板计算书338.2大体积混凝土热工计算书338.3钢结构支撑承台坡面模板施工图338.4钢结构支撑承台南北立面模板施工图331.编制依据序号名称编号1混凝土结构工程施工及验收规范GB50204-20022混凝土质量控制标准GB50164-923预拌混凝土GB14902-20034建筑工程质量验收统一标准GBJ50300-20015混凝土强度检验评定标准GBJ107-876普通混凝土配合比设计规程JGJ55-20007混凝土泵送施工技术规程JGJ/T 10-958大体积混凝土施工规范GB50496-20098国家现行其他相关规范、规程、标准9工程有关和约、条文、图纸等10XX市XX体育中心主体育场工程施工合同11XX市XX体育中心主体育场工程建筑与结构施工图12XX市XX体育中心主体育场工程施工组织设计和施工方案13清水饰面混凝土施工工法14大面积清水饰面混凝土施工综合技术开发与应用-综合报告15大面积清水饰面混凝土施工综合技术开发与应用-饰面效果设计与施工技术16大面积清水饰面混凝土施工综合技术开发与应用-模板设计与施工技术2.钢结构支撑承台概况2.1基本设计概况体育场钢结构支撑承台共有两个,在南、北两区各有一个，钢结构支撑承台底标高为-2.600m，顶标高为8.300m，沿体育场环形方向两侧为斜坡状，靠近楼梯一侧起坡于-0.600m标高，坡度为36.7°钢拱锚入一侧起坡于2.385m标高，坡度为26°,两侧斜坡相交于承台顶部。承台高10.9m，环向长24.1m，径向宽8.5m，属大体积混凝土构件，且混凝土表面要达到清水混凝土效果；钢结构支撑承台混凝土总工程量约为1780m3，混凝土设计强度等级北区钢结构支撑承台为C40,南区钢结构支撑承台为C30。2.2钢结构支撑承台施工重点、难点（1）钢结构支撑承台体型较大，属于大体积混凝土施工，是钢结构支撑承台的控制重点。（2）承台高度较高、体积较大,分层浇筑上部结构时，模板加固存在施工难度。（3）承台设计为清水混凝土，清水混凝土的成型效果是施工中要着重解决的问题。2.3钢结构支撑承台相关图纸钢结构支撑承台平面图沿体育场环向钢结构支撑承台剖面沿体育场径向钢结构支撑承台剖面3.钢结构支撑承台施工总体流程混凝土试验阶段大体积混凝土降温方法确定模板形式的调整、确认钢筋定位的确定配合比调整、确认模板排版、拼缝、导角螺栓孔等部位确定混凝土各项施工工艺确定的确定、具备正式施工条件混凝土的塌落度、浇筑方法、收面处理、养护方法的确定混凝土施工阶段总包、监理进行验收现场钢结构支撑承台部位测量定位、放线模板拼装加工钢筋的清理、绑扎总包、监理进行验收模板合模总包、监理进行验收到场混凝土塌落度、泵送后混凝土塌落度检测混凝土小票分析四个时刻、六个时间现场试验取样混凝土浇筑大体积混凝土测温混凝土保温养护大体积混凝土中部通水降温清水混凝土面处理、禅缝处理4 施工准备4.1技术准备4.1.1收集并学习相关规程、规范、标准及相关资料。4.1.2施工前技术、质量和试验人员应熟悉图纸，钢结构支撑承台预留钢筋及预埋件情况，并对承台所用钢筋是否满足设计和规范要求而进行审核。4.1.3施工前由技术人员和试验人员制定混凝土施工顺序及要求，对工人进行技术交底。资料员负责混凝土资料的收集整理工作。4.1.4混凝土的配合比由混凝土搅拌站负责提供。搅拌站应根据大体积混凝土、清水混凝土的标号选用水泥、砂石、含水量、外加剂及掺合料的数量，并根据设计和规范要求进行混凝土试配，得出最佳配合比，配合比结果报送项目承包部总工程师和监理进行审查认可。4.1.5混凝土试验程序：工程部门填写浇灌申请通知搅拌站收取配合比、核对强度等级试验员测试坍落度随机取样试块制作填写记录、登记台帐拆模、编号、养护、填写委托单送试回收报告单将结果通知技术员交资料员归档。4.1.6混凝土试块留置组数：试块的留置：每拌制100m3同配合比的混凝土，取样不得少于一次。抗压试块每次取样应至少留置一组28天标准养护试件。现场同条件养护试件依据现场需求留置，同一强度等级的不少于3组。同条件试块养护应放置于相应结构附近，将试块放于钢筋笼中防止被意外破坏。试块留置满足见证和实体检测要求。同条件养护试件混凝土评定，执行混凝土强度检验评定标准（GBJ10787）。4.1.7混凝土施工前，项目部技术员要向预拌混凝土厂家、作业班组、项目部工程管理人员、施工人员等进行有针对性的交底，起到技术预控的作用。4.1.8对搅拌站的交底内容要包括：混凝土强度保证；混凝土凝结时间保证；混凝土的供应连续性保证；混凝土供应数量的保证；混凝土坍落度保证；水泥的品种、强度等级，骨料品种、粒径要求，外加剂品种，掺合料品种等；配合比要求，技术资料要求；抗裂及其它特殊要求等。4.1.9对混凝土小票记录的交底包括：必须记录混凝土的出站时刻、到场时刻、开始浇筑时刻、浇筑完毕时刻，以便分析混凝土罐车路上运输时间、罐车在现场等待时间、浇筑时间、每罐混凝土总耗用时间、发车间歇时间、前车混凝土最长裸露时间等（四个时刻、六个时间）。4.1.10在混凝土浇筑之前，由作业队质检员检查模板、钢筋及预埋件等的尺寸、规格、数量和位置，其偏差值应符合现行国家标准混凝土结构施工及验收规范的规定，作业班组办理自检、交接检手续。项目承包部技术、工程、质量部验收合格后，报监理验收，并办理隐、预检手续。4.1.11加强气象预测预报工作，在混凝土施工阶段由工程部负责联系一周天气情况并转发给有关部门及作业队。4.2材料准备及控制4.2.1.钢结构支撑承台混凝土施工材料控制要点由于大体积混凝土发热量大，因此采取掺加粉煤灰来减少水泥用量，水泥选用优质低热低碱普通硅酸盐水泥，以降低水泥水化热，同时选择混凝土合理配比，达到最优大体积混凝土材料配置。对于清水混凝土结构，在满足强度及耐久性要求的前提下，主要是要满足混凝土外观的要求，需要在配合比设计过程中采取一系列行之有效的技术措施。主要通过调整外加剂的减水、缓凝、保塑、引气和消泡等组分和用量，调整混凝土的和易性。要求混凝土的坍落度适中、流动性好、不发粘，后期泌水量少。混凝土的配合比设计的主要原则如下：混凝土水灰比不易过大，以满足混凝土耐久性的要求。混凝土拌合物含气量适中，和易性良好，坍落度满足施工要求，不发粘，无沉底泌浆现象，易于泵送，无影响混凝土质量的其他现象。在钢结构支撑承台混凝土施工前，由提供混凝土的搅拌站向现场送各色混凝土试块，而后由设计、监理及施工三方进行混凝土颜色的选取确认。将选取好的试块装盒封存，作为以后施工混凝土颜色的对比试块，搅拌站在后期的施工过程中，向现场提供与所确定试块相同配合比的混凝土。4.3劳动力准备钢结构支撑承台模板施工选技术好的工人进行施工，其负责现场清水混凝土构件的钢筋清理除锈、模板支撑体系选用专业的架子工搭设、混凝土浇筑及养护，施工队伍必须做到人员配备合理，各工种人员必须固定，各司其职；其中混凝土养护工作由固定的工人进行养护。劳动力计划见下表：清水混凝土施工劳动力需用量一览表序号工 种人 数1钢筋工102木工103混凝土工164养护工48电工29架子工54.4现场准备4.4.1施工准备应做好以下工作内容：(1)标高的测设：依据现场引入的水准点用水准仪和塔尺将底板标高引测至基坑边，用红三角标识，标出绝对标高和相对标高。(2)浇筑现场交通设置：现场设置专门交通协管员指挥道路交通，调度车辆，并提前协调好交管、城管、街道办事处等部门，以保证混凝土运输顺畅。(3)人员组织：为了浇筑及下料的一致，在现场设指挥中心，对全场进行统一调度。指挥罐车的走向，负责泵车的人员指挥停料或下料。(4)为了保证混凝土浇筑连续进行，按计划合理组织劳动力，施工人员分两大班，每班交接班工作提前10分钟完成，人不到岗不准换班，并明确交接班注意事项。施工时现场工长应对混凝土的下料时间、速度、浇筑顺序、振捣、找平、养护等各道工序严格按技术交底执行。(5)提前落实各种构配件、施工机械设备的准备工作。(6)准备充足的保温、保湿覆盖材料，以确保混凝土的养护。(7)机具准备及检查：现场所需的钢筋切断机、钢筋弯曲机等钢筋加工用机具以及振捣器等混凝土浇筑用机具设备及养护用材料按需要准备充足，所用的机具均应在使用前进行检查和试运转，修理工随时检修。(8)在现场设置临时的钢筋加工区及钢筋堆放区、模板堆放区。(9)混凝土浇筑前，指挥人员应提前协调好交管部门、城管系统、做好交通路线和临时候车地点的确认。(10)临电：每个钢结构支撑承台振捣棒分别接2台移动配电箱，为确保安全，振捣棒实行一机一闸一漏，其漏电电流不大于30mA，动作时间不大于0.1秒。夜间照明采用4台镝灯，同时备用若干台碘钨灯。(11)临时用水：混凝土罐车冲洗用水为施工现场入口洗车池处水，冲洗后的废水先流经沉淀池，再排入市政管网；混凝土养护及降温用水利用单独设立的给水管用橡皮水管引至用水点。4.4.2机具选择（1）钢结构承台施工阶段各项垂直运输及吊装均采用汽车吊进行吊装
