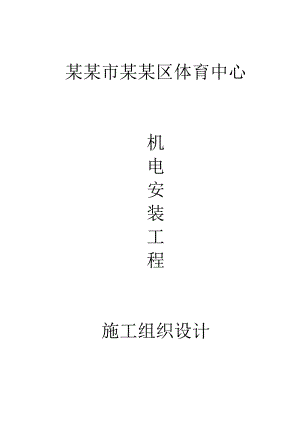

体育中心施工组织设计.doc

某某市某某区体育中心机电安装工程施工组织设计目 录第1章 编制依据及编制说明3第一节 编制依据1.1.工程概况31.2.项目组织机构组成31.2.1.项目部结构图41.2.2项目部主要管理职责41.3.施工准备51.3.1.技术准备51.3.2.临时设施准备：5第2篇 1.4.地下埋管部分施工组织设计61.4.1.工程特点61.4.2.施工顺序及施工流向61.4.3施工方法61.1创优控制131布局合理132严格控制渗、漏现象143.清洁明亮、观感协调141.2建立产品检验、自检制度141建立产品制造验制度142自检记录复查14第3篇 1.5.3质量计划151、质量目标及管理人员职责152、材料的质量控制计划及验收152.1 材料的质量控制计划152.2 施工过程的检验和验收151、施工要点161.1.按项目法管理施工161.2.施工部署原则162.1.安装各工种之间的配合162.2.安装与土建的配台172.3.安装与建设单位的配台171.4施工进度计划171、计划安排171.1与土建配合17第4篇 1.5.8.工程技术，质量、安全措施181、技术措施181.1.预留预埋措施181.2.管道安装措施182、质量保证措施182.1.质量管理点的管理措施193、安全技术措施20第5篇 1.5.9.冬、雨季施工措施20第6篇 1.5.10.成品保护措施201.地埋的成品保护202.设备及安装成品保护措施21第7篇 1.5.11.设备调试及专业性能调试21第8篇 1.5.13.工程维护保养、培训及回访21第1篇 编制依据及编制说明1.1.工程概况建设单位：某某市某某区建设局工程名称：某某市某某区体育中心建设地点：浙江省某某市某某区机场路与蓝天路交叉口东北角,机场路东侧,蓝天路北侧,规划沁园南侧,十五中学实验校区西侧。 建筑规模：总建筑面积约为31,000平方米。建筑功能：室内运动场、保龄球场、体操馆 / 中大型停车场。1.2.项目组织机构组成根据工程规模及特点，成立现场工程项目管理部，全面负责工地施工管理、技术管理、安全防火、质量监控及交工验收等各项任务。同时，我公司严格按照ISO9002质量管理体系要求，充分发挥技术优势，采用先进施工机具及新材料和新技术施工，选派技术精、业务强、水平高、经验丰富骨干力量指挥现场施工管理，确保工程按期优质、安全、快速完成。成立工程项目管理部，进行统一协调管理，做到职责分明。项目部设置项目负责人、技术负责人、空调专业施工员、材料员、质安员、资料员等一批现场管理人员，投入专业施工部门，并设立部门负责制。1.2.1.项目部结构图项目技术负责人项目总负责人项目经理资料员预算员材料员质检员安全员施工员项目经理部钻井施工班组1后勤放管钻井施工班组2水平管连接试压班组预置班组施工班组1.2.2项目部主要管理职责1、项目经理项目经理为项目总负责人，负责工程的领导组织工作。负责与甲方就工程事宜洽谈，审核施工图，督促检查施工力量的投入，施工方案及安全措施的落实。施工的进度、安全、质量等要素的全面控制。2、技术总负责人负责组织本工程中的各项目的设计，审定编制工程施工计划，组织施工力量，协调有关单位配合，解决工程中出现的实际问题。组织施工技术交底，督促检查施工过程中的施工质量及安全措施的落实。协助甲方供应材料，严把质量关，拒绝将不合格伪劣产品、材料进入施工现场。3、工程施工负责人（质检员）负责施工人员、设备的配备，以及必要的操作技能讲解，督促工程进度，检查工程质量，督促安全措施落实。4、安全员监督施工人员按施工规范施工，防止事故隐患，工地巡回检查，纠正违规操作行为。负责该项目安全责任事故。5、材料员根据施工图和施工工艺要求及时组织合格符合设计要求的材料、设备。严把质量关，坚决杜绝不合格产品、材料进入施工现场。6、电气、负责临时供电设施，安全检修，保证临时供电设施安全。负责工程线路安装、调试。1.3.施工准备1.3.1.技术准备 （1）向建设单位详细了解工程情况，如图纸资料，质量标准、工艺流程、进度、设备定货、土建装修进度等，为编制施工方案，做好施工计划提供资料数据。 （2）组织人员参加图纸会审，尽量发现与国家规范、合同条款、施工技术标准、施工现场要求有出入的地方。 （3）要求严格按图施工，对设备、机具要详细阅读有关资料，掌握其有关技术要求，各项工程要做出施工方案及措施，经批准后才能施工。 （4）对相同功能单位的做法要求实行统一做法。对于各类走廊、机房等各专业交叉复杂的部位，要进行图纸会审，以免造成不必要的拆改。 （5）办理工程报装，办理需办的动工、动火等手续。 （6）做好施工班组的技术交底工作 (包括图纸资料、工艺流程等) 。 （7）按设计要求对必要的PE管、钢材、焊条、管材、电缆等进行检验、试验、试压等工作，并做特殊工种培训。（8）做好设备的清点交接工作。（9）熟悉现场，规划总平面布置，编制施工组织设计及施工方案，报送有关部门审批。（10）施工阶段的线、管等材料及设备利用人工搬运、塔吊垂直运输或临时利用另外设置的卷扬机、滑轮机等装置进行吊运。大型设备的吊装在施工前另做吊装方案。1.3.2.临时设施准备： （1）工作生活场地：工程施工临时设施设置在施工现场内，设办公室、宿舍、材料仓库及空调预制件制作场所。为减少噪音，预制件制作应远离办公及住宅区。由于工程材料用量较复杂，为减少运输麻烦和解决材料设备保管问题，材料机具及其配件堆放、加工制作场地设置在临时施工用地内，现场施工布置与土建施工总平面布置统考虑。具体安排与甲方统一协调，与各专业统一布置落实。 （2）现场临时用电：由甲方提供的施工现场电源供电，提前统计好整个工程施工用电量，并由专用供电回路配电。施工用电场所设有带漏电开关的配电箱，采用三相五线制配电。（3）现场临时用水、施工用水，均由现场统一提供的供水管接通到各施工用水点。屋顶水箱应尽量提早完工并使用，以便管道、设备试压、冲洗之用水需要。第2篇 1.4.地下埋管部分施工组织设计1.4.1.工程特点地脉系统设计120个地藕孔，深度为50米，分为6个环路，每个环路20个地藕孔，依次接入地埋分集水器。钻孔间距为4*4m。埋管材料为PE 100，埋管形式为单U,垂直埋管为De32，水平埋管为De40De50De63De75。针对本工程地藕埋管施工特点，做好后勤保障工作是保证工程顺利实施的先决条件，因此，项目部的成立主要从技术及后勤方面为施工一线做好保障工作。在物资供应、人事后勤、技术支持、机械装备、外协调动支援等方面做到一流的服务准备工作。另一方面，在技术把关上更是从各个方面调集专家，征求意见，汇总观点，统一思想，将地源热泵空调系统工程方方面面的技术环节考虑周到，保证胜利完成工程安装施工任务。1.4.2.施工顺序及施工流向1.4.2.1原则：1、 水平接管坚持由支路到总线的原则；2、 施工顺序坚持由垂直到水平的原则。1.4.2.2具体施工顺序及流向安排1、首先做好施工准备工作，预制各种管道材料；2、在每个区域水平支路完成后，预留在汇集路线上；3、回填各自区域，并开挖汇集管路埋设沟；4、将汇集管路汇集到建筑内。1.4.3施工方法1.4.3.1地下换热器施工工艺1、 放线、泥浆坑开挖将地热换热系统设计图纸上的钻孔的排列、位置根据工地现场情况分块逐一落实到施工现场。在每个垂直孔位置开挖长100cm*宽80cm*深度120cm的坑作为钻孔工程中的泥浆循环。在泥浆坑开挖后应做好临时的防护措施，防防止跌落事故的发生。钻孔孔径150mm，深度为50m（以地平面±0.0）。2、 U型管现场预制、一次试压U型管需在现场进行预制，根据本工程埋管深度预制PE管，根据规范（2-4m）设置固定卡，以提高换热效果。预制完毕后需对管子进行第一次水压试验，以检测管子焊接是否可靠，管子质量是否合格，压力降是否符合规定要求，并将其记录下来。然后将PE管两个端口密封，以防杂物进入。 图：管材编号后按顺序排列 图：U型地埋管第一次水压试验 图：U型地埋管照片3、 钻孔钻机就位调平，要保证钻机钻杆垂直度，防止损坏周边已施工的垂直埋管。在钻孔过程中为避免钻孔塌方，应该根据地质块的不同灌入浓度不一泥浆对钻井井壁的进行泥浆凝固护壁防止塌方。如在打孔即将完成时发生塌方造成打孔深度不够，应灌入浓度较大的泥浆进行回避。若地质条件有较大的沉淀，打孔深度应略大于设计深度，以确保能达到设计深度。4、 下管、垂直管保护本工程采用的是人工加机械下管的方法。U型管头部设防护装置，以防止在下管过程中的损伤；U型管内充满水，增加自重，减少下管过程中的浮力。钻完一个孔，应立即下管。因为钻好的孔搁置时间过长，有可能出现局部的堵塞，这将导致下管的困难。下管是将两根聚乙烯管一起插入孔中，直至孔底。管材在搬运过程中不应该出现拖拉现象，在下管的同时必须安排专人进行管道的输送，严禁采用钻杆重量拖拉下管。下管完成后采用水沉沙法对钻孔进行回填。回填密实后有计划的对泥浆坑进行回填，回填时应先开始在孔周围回填素土，防止石块掉入垂直孔内。垂直管露出地面应该将其在地面-200mm的位置剪断重新做好密封防止杂物进入以及损坏。场地回复原状移交给总包。5、 水平挖槽、埋管a、 在水平埋管之前需进行水平挖槽。挖槽根据设计图纸水平管的布置进行。b、 在垂直管与环路集管连接之前进行第二次试压，以保证连接到环路集管上的每个垂直管是好的。c、 将已经预置好的水平管抬入水平槽内，开始垂直管和水平管连接。垂直管通过自然弯曲后与水平连接。d、 系统连接完成后做第三次水压试验，压力试验合格后，在管网系统带压情况下回填管沟，回填时将管道向上提起相当于管径厚度，使黄沙渗入管道底部，上部再回填相当于管径厚度的黄沙，从而保护管道。e、 水平沟槽所用回填土应细小、松散、均匀，剔除回填材料中边角锋利的石头，以防损伤管材。回填土应采用人工逐层均匀压实，每层厚度不宜大于0.3m。管材两侧和管顶以上50cm范围内应采用轻夯实，严禁压实机具直接作用在管材上，使管材受损影响工程质量。f、 施工完成后将场地恢复原状移交给总包。其他单位在施工时需要进行开挖的应提前通知我方，我方派专人进行看管，发现损坏及时修复。 图：水平集管与地埋管换热器连接照片6、 连接分集水器分、集水器是将所有的水平总管集结起来，应进行第四次试压，试压合格后方可回填。在分、集水器的最高端或最低端宜设置排气装置或除污排水装置。7、 在系统全部安装完毕后，且冲洗、排气完成后应进行第五次水压试验，并进行保压至少12小时，期间没有明显变化（应小于3%）。 图：环路集管与机房分集水器连接照片1.4.3.2垂直管两个重要施工工序1、 打孔a. 打孔前根据施工图轴线对现场布线确定打孔位置，尽量确保打孔点误差控制在10cm以内，对打井场地平整。b. 钻孔就位，
