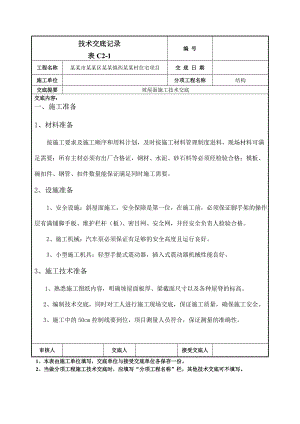

技术交底记录表C2-1编 号 工程名称某某市某某区某某镇西某某村住宅项目交 底 日 期 施工单位 分项工程名称结构交底提要坡屋面施工技术交底交底内容： 一、施工准备1、材料准备按施工要求及施工顺序和用料计划，及时按施工材料管理制度进料，现场材料可满足需要；所有主材必须有出厂合格证，钢材、水泥、砂石料等必须经检验合格；模板、碗扣件、钢管、扣件数量能保证满足同时施工需要。 2、设施准备 1、安全设施：斜屋面施工，安全保障是第一位，在施工前，必须保证脚手架的操作层有满铺脚手板、维护栏杆（板）、密目网、安全网，并经安全负责人检验合格。 2、施工机械：汽车泵必须保证有足够的安全高度且运行良好。 3、小型施工机具：轻型手提式震动器，插入式震动器机械性能良好。3、施工技术准备 1、熟悉施工图纸内容，明确坡屋面板厚、梁截面尺寸以及各种屋脊的标高。 2、编制技术交底，同时对工人进行施工现场交底，保证施工质量，确保施工安全。 3、施工中的50cm控制线要到位，项目测量人员符合，保证测量的准确性。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号 工程名称某某市某某区某某镇西某某村住宅项目交 底 日 期 施工单位 分项工程名称建筑交底提要坡屋面施工技术交底交底内容： 4、严格按照建筑施工图坡屋面变坡线及梁顶标高施工，并与水电安装配合好，预留好水井、电井及预留钢筋等工作。 5、根据施工图纸先放样，核对无误后方可进行下步工序施工。二、 斜屋面模板施工方法1、斜屋面的测量放线 1、在斜屋面结构的模板工程开始施工之前，要求在楼面板上进行控制线、墙柱定位线、墙柱300检查线的投放；同时要求把斜屋面平面布置的轮廓线投放出来。测量员、工长、质检员均要求对上述测量放线情况进行跟踪检查，以确保斜屋面轮廓线投放的准确性，进而保证斜屋面结构的模板支设质量。2、根据施工图纸的标高标注情况，计算出斜屋面各个角点的标高数值并标注在斜屋面轮廓线的楼面相应位置上。工长、质检员要求对标注在楼板上的斜屋面各个角点完成标高进行一一核实，以便于工人选取合适长度的碗扣架立杆进行满堂架搭设，进而保证对斜屋面结构模板支设标高的控制。3.屋面檐沟的支设一定要挂通线支设，保证外檐平直，方便后续施工，并且严格控制檐沟的深度。同时雨水口一定在混凝土施工前预埋完成，保证位置准确。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号029工程名称某某市某某区某某镇西某某村住宅项目交 底 日 期2013-12-15施工单位中铁十六局集团某某工程有限公司分项工程名称结构交底提要坡屋面施工技术交底交底内容： 2、斜屋面模板支撑碗扣架设计1、 斜屋面结构模板支撑满堂架立杆布置的搭设顺序为：“先梁墙柱后斜屋面板”。立杆距梁侧、剪力墙边、柱边的间距为350mm。立杆按照不大于900mm、1200mm（主要以900mm为主）的间距均匀布置，确保水平杆横、纵两个方向拉通设置。立杆离地200mm处两个方向各设置一道水平杆，根据高度的不同设置不同道数水平杆，最少不低于三道。保证水平杆件的连接牢固，立杆接头固定密实。 2、商业楼S2#、S3#以及各个楼座坡屋面高度过高，在高度过高部位应该设置剪刀撑，由底至顶的连续竖向剪刀撑，剪刀撑宽度为5m8m。剪刀撑杆件底端与地面顶紧，夹角为45°60°。在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑，当支撑高度超过8m，扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8m。 3、立杆伸出顶层水平杆中心线至支撑点的长度a 不应超过500mm。顶托的伸出长度不宜超过300mm。3、斜屋面梁模板支设及加固设计 斜屋面梁根据梁底标高的变化情况分为水平梁和斜梁两种类型，本方案分别审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号029工程名称某某市某某区某某镇西某某村住宅项目交 底 日 期2013-12-15施工单位中铁十六局集团某某工程有限公司分项工程名称建筑交底提要坡屋面施工技术交底交底内容： 对水平梁和斜梁进行模板支设及加固的设计。（1）斜屋面结构梁截面形式、高度、标高取值规定 A、水平梁截面形式、高度、标高取值参照下图所示：B、斜梁截面形式、高度、标高取值参照下图所示：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号029工程名称某某市某某区某某镇西某某村住宅项目交 底 日 期2013-12-15施工单位中铁十六局集团某某工程有限公司分项工程名称建筑交底提要坡屋面施工技术交底交底内容： C、斜悬挑斜梁端部截面形式、高度、标高取值参照下图所示：（2）斜屋面水平梁模板支设及加固设计 梁侧立杆距梁侧的距离均为300mm；沿梁两侧立杆搭设水平杆，水平杆中部加设两根顶托、立杆），用于摆放梁底木方。梁底木方垂直于梁长方向按照不大于300mm间距均匀布置；木方截面尺寸为50mm×85mm。梁底、梁侧模板采用15mm厚木胶板，采用步步紧、木方以及斜撑板进行加固，禁止采用木胶板压条加固。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号029工程名称某某市某某区某某镇西某某村住宅项目交 底 日 期2013-12-15施工单位中铁十六局集团某某工程有限公司分项工程名称结构交底提要坡屋面施工技术交底交底内容： A、支撑木方的水平杆必须加设（防滑扣）保险扣。B、步步紧距梁端部300mm位置开始设置；步步紧水平间距为600mm。C、被步步紧夹住的相邻两根木方相接位置要求采用另一根木方进行重叠连接。D、梁两侧的模板采用斜撑板进行加固，斜撑板的水平间距为600mm。（3）斜屋面斜梁模板支设及加固设计 梁侧立杆距梁侧的距离均为300mm；在立杆上沿梁短方向搭设水平杆（水平杆中部加设两根顶托、立杆），用于摆放梁底木方。梁底木方平行于梁长方向按照不大于200mm间距（且数量不小于3根）均匀布置；木方截面尺寸为50mm×85mm。梁底、梁侧模板采用15mm厚木模板，采用步步紧进行加固。注：A、支撑木枋的水平杆必须加设（防滑扣）保险扣。B、梁夹子距梁端部300mm位置开始设置；步步紧水平间距为600mm。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号029工程名称某某市某某区某某镇西某某村住宅项目交 底 日 期2013-12-15施工单位中铁十六局集团某某工程有限公司分项工程名称结构交底提要坡屋面施工技术交底交底内容： 三、斜屋面结构模板支撑体系搭设 1、斜屋面结构模板支撑体系采用的扣件式钢管脚手架搭设必须满足建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的规定。 2、斜屋面结构模板支撑体系搭设之前，应该按本施工组织设计要求进行三级技术交底，并签字确认。 3、对扣件、碗扣架、顶托进行检查验收，严禁使用不合格的扣件、碗扣架、顶托。 4、对各层楼面进行清理干净，不得有杂物。 5、楼板面弹设完定位线、控制线、斜屋面轮廓线后，再弹出立杆位置，垫板、立杆安放位置要准确，搭设时可采用逐排和通层搭设的方法，并应随搭随设扫地杆及水平纵横连接杆。 6、梁和楼板的模板支撑架体立杆间距采用900mm、水平杆步距采用1500mm，高度较高部位采用剪刀撑加固，保证架体的稳定性。7、剪刀撑地搭设必须严格按照规范规定进行搭设，而且只有剪刀撑搭设完成、经监理等验收合格后才能进行梁板模板支设及钢筋绑扎。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号029工程名称某某市某某区某某镇西某某村住宅项目交 底 日 期2013-12-15施工单位中铁十六局集团某某工程有限公司分项工程名称结构交底提要坡屋面施工技术交底交底内容： 8、 斜屋面结构模板支撑架搭设完成后，应认真组织相关人员检查架体的搭设是否牢固，如发现问题，应立即整改。四、钢筋施工  本工程的钢筋加工均在加工棚中完成，钢筋的加工严格按设计施工蓝图及国家规范要求进行加工制作。钢筋下料时尤其要注意单坡折梁、双坡折梁的梁内竖向折角处的配筋构造、屋面框架斜梁的边支座纵筋锚固构造等节点构造措施满足图纸及规范要求。由于屋面板的钢筋通长，而屋面又需起折，因此，钢筋在每个转折处均要在加工棚中用冷弯机按设计角度完成，以保证其结构在转折处的断面尺寸。钢筋的运输根据现场施工的实际情况，采用人力运输至绑扎点。钢筋的绑扎符合设计要求及国家的验收规范要求。在钢筋绑扎完毕后注意成品保护，特别是屋面交接处钢筋，严禁踩踏，一旦变形、移位将会影响结构混凝土及后继工序的施工。 为了方便后续挂瓦施工，屋面预埋钢筋长度为300mm三级钢筋直径为10mm，距离为1000mm*1000mm。四、 混凝土工程 本屋面工程结构砼的施工重点在于对砼的配合比控制、砼的运输及砼的浇捣控制。本工程屋面砼采用商品混凝土，汽车泵及人力双轮车协助地面水平运输。结合本工程
