住宅楼项目脚手架专项施工方案.doc

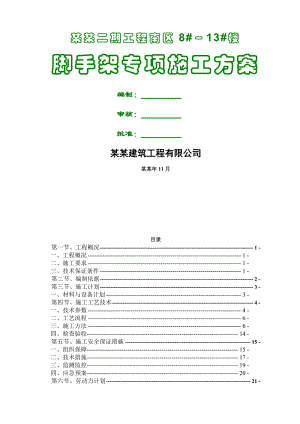

某某二期工程南区8#13#楼脚手架专项施工方案编制： 审核： 批准： 某某建筑工程有限公司某某年11月目录第一节、工程概况- 1 -一、工程概况- 1 -二、施工要求- 1 -三、技术保证条件- 1 -第二节、编制依据- 2 -第三节、施工计划- 3 -一、材料与设备计划- 3 -第四节、施工工艺技术- 4 -一、技术参数- 4 -二、工艺流程- 6 -三、施工方法- 6 -四、检查验收- 14 -第五节、施工安全保证措施- 15 -一、组织保障- 15 -二、技术措施- 17 -三、监测监控- 19 -四、应急预案- 20 -第六节、劳动力计划- 21 -一、专职安全生产管理人员- 21 -第七节、计算书及相关图纸- 21 -【计算书】- 21 -第一节、工程概况一、工程概况工程基本情况工程名称某某都南区二期8#、13#楼工程工程地点某某市鹤城区周边环境周边为新建建筑群体，原有交通道路方便建筑面积（m2）53838.56建筑高度（m）99基础形式冲孔成孔桩基础主体结构框架剪力墙结构抗震等级三级抗震设防烈度6地上层数32+1地下层数1标准层层高（m）3各责任主体名称建设单位某某德润房地产开发公司设计单位北京世纪中天国际建筑设计有限公司施工单位某某建筑工程有限责任公司监理单位重庆林欧监理咨询有限责任公司项目经理总监理工程师技术负责人专业监理工程师搭设基本概况：1、落地式双排脚手架，搭设高度13.5m，从-1.5m至12.0m位置。2、型钢悬挑式双排脚手架，共分五段：五至十层（标高12.0m至30.0m）、十一至十六层（标高30.0m至48.0m）、十七至二十二层（标高48.0m至66.0m）、二十三至二十八层（标高66.0m至84.0m）、二十九至屋面以上（标高84.0m至101.6m以及考虑1.2m高护栏），搭设验算以最后一段计算，计算高度18.66m。二、施工要求1、确保脚手架、卸料平台、悬挑主梁在使用周期内安全、稳定、牢靠。2、脚手架、卸料平台在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。三、技术保证条件1、安全网络2、脚手架、卸料平台、悬挑主梁的搭设和拆除需严格执行该专项施工方案。第二节、编制依据建筑施工脚手架实用手册建筑地基基础设计规范GB50007-2011建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011危险性较大的分部分项工程安全管理办法（建质200987号文）相关施工设计图纸等。第三节、施工计划一、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65N·m时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、U型螺栓应符合现行国家标准钢结构设计规范(GB50017)的有关规定。固定钢梁的钢筋拉环应符合现行国家标准混凝土结构设计规范(GB50010)规定。5、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。6、脚手板、脚手片采用符合有关要求。7、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。8、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB/T700-2006中Q235-A钢的要求。9、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用42×2.5mm 焊接钢管，也可采用48×3.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表【钢管落地脚手架】钢管48×3扣件配套脚手板竹串片脚手板安全网全封闭【型钢悬挑脚手架(扣件式)】钢管48×3扣件配套脚手板竹串片脚手板安全网全封闭悬挑主梁16号工字钢【型钢悬挑卸料平台】钢丝绳型号6×37脚手板类别栏杆、冲压钢脚手板挡板主梁型钢型号16号工字钢工字钢次梁型钢型号12.6号槽钢槽钢面板类型冲压钢脚手板第四节、施工工艺技术一、技术参数【钢管落地脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在上搭设高度(m)13.5钢管类型48×3立杆纵距(m)1.2立杆横距(m)0.9立杆步距(m)1.8双立杆计算方法不设置双立杆挡脚板2步1设脚手板1步1设横向斜撑5跨1设连墙件布置方式两步两跨连墙件连接方式扣件连接地区湖南某某基本风压(kN/m2)0.2安全网全封闭【型钢悬挑脚手架(扣件式)】脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在上搭设高度(m)18.66钢管类型48×3立杆纵距(m)1.2立杆横距(m)0.85立杆步距(m)1.8双立杆计算方法不设置双立杆挡脚板2步1设脚手板2步1设横向斜撑6跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区湖南某某基本风压(kN/m2)0.2安全网全封闭悬挑方式普通主梁悬挑锚固点设置方式压环钢筋锚固螺栓/钢筋直径d(mm)18主梁建筑物外悬挑长度Lx(mm)18主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度Lx(mm)1600梁/楼板混凝土强度等级C30主梁材料规格16号工字钢主梁合并根数nz1【型钢悬挑卸料平台】卸料平台名称卸料平台卸料平台类型类型一：主梁垂直建筑外墙平台长度A(m)4平台宽度B(m)3卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)3次梁间距s(m)0.6次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1(m)3.5外侧钢丝绳拉绳点与平台垂直距离h1(m)3.3钢丝绳夹个数3二、工艺流程钢管落地脚手架场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。型钢悬挑卸料平台卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。多排悬挑脚手架预埋件设置安装悬挑主梁悬挑主梁上下支撑杆件设置三、施工方法钢管落地脚手架定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按一下构造要求搭设。1、地基基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。 本工程脚手架立杆基础为混凝土板，板混凝土强度经计算能够满足承载脚手架传递荷载（具体计算数据参阅脚手架计算书）。脚手架搭设时应在立杆底部铺设垫板，要求为厚度不小于30mm的木板或则采用槽钢等，严禁立杆直接落在板表面上，垫板与板表面接触密实。板上不得有重型施工机械，同时应保证板表面整洁干净，积水应及时清理。2、立杆设置(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位结扎不少于2道，立杆顶端亦高出女儿墙上皮1m，高出檐口上皮1.5m。(2) 上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(3) 立杆的垂直偏差应控制在不大于架高的1/400。(4
