住宅楼等工程临电施工组织设计.doc

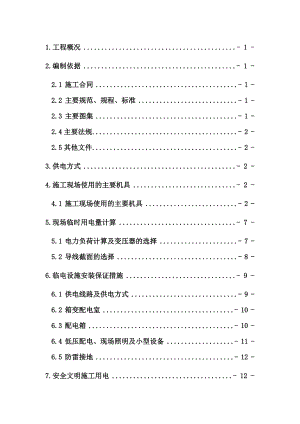

1.工程概况- 1 -2.编制依据- 1 -2.1 施工合同- 1 -2.2 主要规范、规程、标准- 1 -2.3 主要图集- 1 -2.4主要法规- 2 -2.5其他文件- 2 -3.供电方式- 2 -4.施工现场使用的主要机具- 2 -4.1 施工现场使用的主要机具- 2 -5.现场临时用电量计算- 7 -5.1 电力负荷计算及变压器的选择- 7 -5.2 导线截面的选择- 8 -6.临电设施安装保证措施- 9 -6.1 供电线路及供电方式- 9 -6.2 箱变配电室- 10 -6.3 配电箱- 10 -6.4 低压配电、现场照明及小型设备- 11 -6.5 防雷接地- 12 -7.安全文明施工用电- 12 -7.1安全用电技术措施- 12 -7.2 电线与电缆的安全防护- 13 -7.3 触电应急预案- 14 -7.4 雨季安全用电措施- 16 -7.5 安全用电措施和电气防火措施- 16 -7.6 对事故隐患的控制- 16 -8.临电管理制度- 17 -附图1 施工现场临时用电配电系统图- 18 -附图2 施工现场临时用电总平面布置图- 18 -附图3 施工现场临时用电装修阶段立面布置图- 18 -1.工程概况本工程为群体建筑，由二十二栋高层住宅、一个两层地下车库及多栋多层配套公建组成，车库外高层住宅地上层数18层。本工程用地面积约98544.9平方米，建筑面积为.28平方米，地面平均标高29.4米。现场用电主要为施工生产动力用电，负责主楼和地下施工用电,其它为办公生活区用电，由五台500KVA变压器提供用电。2.编制依据2.1 施工合同名 称编 号日 期X81R1地块拆迁安置房工程施工总承包合同YZGJ-GC-2010-1202010年12月2.2 主要规范、规程、标准类 别名 称编 号国 家低压配电设计规范规程GB50054-95建筑工程施工现场供用电安全规范GB50194-93行 业施工现场临时施工用电安全技术规程JGJ46-2005地 方建设工程安全生产管理条例国务院393号令关于实施建设工程安全生产管理条例办法京建法2004220号2.3 主要图集类 别名 称编 号国 家建筑电气通用图集92DQ1-92DQ132.4主要法规类 别名 称编 号国 家中华人民共和国建筑法/中华人民共和国安全生产法/中华人民共和国劳动法/工程建设标准强制性条文/2.5其他文件类 别名 称编 号企 业贯标程序文件/ISO9000、ISO14000文件/环境管理体系手册、程序文件/职业健康安全管理手册、程序文件/3.供电方式3.1 现场供电系统采用TN-S系统，即三相五线制。3.2 现场共设5个变压器 (1#、2#、3#、4#、5#)供电线路采用交联聚乙烯电缆直埋敷设，从总配电箱至分配电箱采用电缆直埋敷设。3.3 具体敷设线路详见施工现场临电平面布置图。4.施工现场使用的主要机具4.1施工现场主要用电机具一览表1#变压器现场施工用电量一览表A箱名 称型 号用电量(KW/台)数量总用电量（KW）A1办公生活区日光灯0.0820016办公生活区空调14040办公生活区办公设备40食堂用电60合计156 A2塔吊F06015602120电焊机BX31517351振捣棒70EX701.534.5空压机VY9/75.5316.5钢筋切断机GQ-40D4416钢筋弯曲机GW-403412钢筋套丝机3412砂轮切割机3412镝灯3.5310.5合计182.52#变压器现场施工用电量一览表A箱名 称型 号用电量(KW/台)数量总用电量（KW）A3塔吊F06015602120电焊机BX31517351振捣棒70EX701.534.5空压机VY9/75.5316.5钢筋切断机GQ-40D4416钢筋弯曲机GW-403412钢筋套丝机3412砂轮切割机3412镝灯3.5310.5合计182.5A4塔吊F06015602120电焊机BX31517351振捣棒70EX701.534.5空压机VY9/75.5316.5钢筋切断机GQ-40D4416钢筋弯曲机GW-403412钢筋套丝机3412砂轮切割机3412镝灯3.5310.5合计182.53#变压器现场施工用电量一览表A箱名 称型 号用电量(KW/台)数量总用电量（KW）A5塔吊F06015602120电焊机BX31517351振捣棒70EX701.534.5空压机VY9/75.5316.5钢筋切断机GQ-40D4416钢筋弯曲机GW-403412钢筋套丝机3412砂轮切割机3412镝灯3.5310.5合计182.5A6塔吊F06015602120电焊机BX31517351振捣棒70EX701.534.5空压机VY9/75.5316.5钢筋切断机GQ-40D4416钢筋弯曲机GW-403412钢筋套丝机3412砂轮切割机3412镝灯3.5310.5合计182.54#变压器现场施工用电量一览表A箱名 称型 号用电量(KW/台)数量总用电量（KW）A7塔吊F06015602120电焊机BX31517351振捣棒70EX701.534.5空压机VY9/75.5316.5钢筋切断机GQ-40D4416钢筋弯曲机GW-403412钢筋套丝机3412砂轮切割机3412镝灯3.5310.5合计182.5A8塔吊F06015602120电焊机BX31517351振捣棒70EX701.534.5空压机VY9/75.5316.5钢筋切断机GQ-40D4416钢筋弯曲机GW-403412钢筋套丝机3412砂轮切割机3412镝灯3.5310.5合计182.55#变压器现场施工用电量一览表A箱名 称型 号用电量(KW/台)数量总用电量（KW）A9塔吊F06015602120电焊机BX31517351振捣棒70EX701.534.5空压机VY9/75.5316.5钢筋切断机GQ-40D4416钢筋弯曲机GW-403412钢筋套丝机3412砂轮切割机3412镝灯3.5310.5合计182.5A10水井深水泵 15230消防泵304120施工用水水泵11222合计1725.现场临时用电量计算5.1 电力负荷计算及变压器的选择确定施工现场用电设备的容量及计算负荷，用需要系数法进行计算。根据现场变压器和发电机的位置和用电设备的位置和容量，将供电线路分组。3.3.1变压器供电线路P计=1.1（K1P1+K2P2+K3P3）式中 ：P计 计算负荷（KW）；1.1 用电不均匀系数；P1 全部施工用电动力设备额定容量之和；P2 室内照明设备额定容量之和；P3 室外照明设备容量； K1 全部施用电动力设备需要系数，设备总数在10台以内时K1 =0.75；设备总数在1030台时K1=0.7；设备总数在30台以上时 K1=0.6。 K2 室内照明设备系数，取0.8；K3 室外照明设备系数，取1.0 。P计 =1.1×（K1P1+K2P2+K3P3）=1.1×(0.6×1688+0.8×16+84)=1220.56 变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 = 1.4×1220.56 = 1708.784KVA5.2 导线截面的选择（1）按允许电流选择 I线=KP计/3U线 Cos=P计×1.62K=0.8 Cos=0.75 根据计算查表选导线截面S。（2）按允许电压降选择： U%= （KP计×L）/（C×S）% C=77 要求U%5%导线的截面应选用同时满足上述二者要求。导线型号及截面表箱变A箱负荷P计(Kw)I线（A）电缆选择（聚乙烯铠装铜电缆）1#A1106.48172.50YJV22 3×185+2×95A2125.4203.15YJV22 3×185+2×95合计231.882#A3125.4203.15YJV22 3×185+2×95A4125.4203.15YJV22 3×185+2×95合计250.83#A5125.4203.15YJV22 3×185+2×95A6125.4203.15YJV22 3×185+2×95合计250.84#A7125.4203.15YJV22 3×185+2×95A8125.4203.15YJV22 3×185+2×95合计250.85#A9125.4203.15YJV22 3×1
