住宅楼模板施工方案9.doc

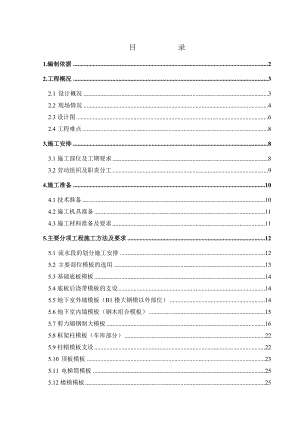

目 录1.编制依据22.工程概况32.1 设计概况32.2 现场情况42.3设计图62.4工程难点83.施工安排83.1施工部位及工期要求83.2劳动组织及职责分工94.施工准备104.1技术准备104.2施工机具准备114.3施工材料准备及要求115.主要分项工程施工方法及要求125.1 流水段的划分施工安排125.2 主要部位模板的选用135.3基础底板模板145.4底板后浇带模板的支设145.5地下室外墙模板（B1楼大钢模以外部位）145.6地下室内墙模板（钢木组合模板）155.7剪力墙钢制大模板165.8框架柱模板（车库部分）225.9柱帽模板支设225.10 顶板模板235.11 电梯筒模板255.12楼梯模板255.13门窗口模板265.14阳台模板275.15后浇带模板285.16模板的拆除286.质量要求316.1墙体大模板316.2梁、板竹胶板336.3门窗口的模板336.4其他保证措施347.安全、消防和环境保护注意事项367.1现场管理367.2大模板的安全措施367.3洞口的防护387.4高处作业防护397.5临时用电397.6机械安全407.7料具管理417.8环境保护417.9环境卫生427.10消防保卫42计 算 书44附录： 流水段划分示意图 墙体模板配制图1.编制依据主要依据施工图纸、施工组织设计、规范和规程，主要见下表：模板编制主要依据序号名 称编号及其他1*住宅楼施工图0232-A3-B12*住宅及地下车库施工组织设计3混凝土结构工程施工质量验收规范GB50204-20024建筑结构荷载规范GB50009-20015工程测量规范及条文说明GB50026-936钢筋混凝土结构预埋件JSJT-20037建筑工程冬期施工规程JGJ104-978建筑施工高处作业安全技术规程JGJ80-919建筑工程大模板技术规程JGJ74-200310建筑结构长城杯工程质量评审标准DBJ/T01-69-200311建筑长城杯工程质量评审标准DBJ/T01-70-200312建筑安装分项工程施工工艺规程DBJ/T01-26-200313建筑工程资料管理规程DBJ01-51-20031488J相关图集15设计交底图纸答疑2.工程概况2.1 设计概况序号项 目内 容 1建筑面积总建筑面积43527.52 m2地下建筑面积6775.24 m2(含车库)地上建筑面积36752.28 m22建筑层数地下二层地上二十八层(二十二层)3结 构形 式基础结构钢筋混凝土筏板式基础主体结构钢筋混凝土全现浇剪力墙结构钢筋混凝土全现浇屋盖4建筑层高地下部位层高3.3m地上部位层高2.8m5地下防水结构自防水底板、外墙S8(局部S6)抗渗砼材料防水底板、外墙SBS(+)卷材防水构造防水导墙、外墙竖向施工缝用止水钢板，底板后浇带用膨胀止水条6结构断面尺寸()垫层厚度100基础底板厚度950、750；400(车库)外墙厚度300内墙厚度650、300(地下)；250、200车库柱断面600×600楼板厚度300、200、180、160、150；500(车库顶板)7抗震等级抗震设防烈度8度除地下二层为三级外，其余均为二级8楼梯结构形式梁板式楼梯9坡道结构形式现浇钢筋混凝土汽车坡道10施工缝设置见墙体、底板、顶板膨胀带划分示意图 2.2 现场情况现场模板堆放区详见现场平面布置图2.3设计图2.3.1地下部分结构平面图2.3.2地上结构平面图2.4工程难点2.4.1管理难点由于本工程合同工期较紧，因此主楼部分标准层流水段划分面积较小，流水节拍较快交叉作业多，再加上施工人员多，尤其是施工班组众多，所以管理难度较大尤其安全防护上值得注意。如何保证质量标准的统一、安全生产安排的协调一致，是管理工作的难点。针对实际情况，项目部管理人员分工合作，层层把关，支模方案及技术交底应交底到操作班组，重点部位应组织相关操作工人进行专门技术交底。2.4.2技术难点2.4.2.1本工程地下部分层高均为3.3m，为了确保地下墙体的垂直度和平整度，地下室墙体及核心筒墙体主要采用地上标准层所配大钢模板作为墙体模板 (模板高度为2.75)，核心筒上接60系列拼节，墙体采用二次吊帮与顶板一起浇筑。模板的拼接处理的好坏直接影响墙体的观感质量。2.4.2.2另外由于地上部分标准层墙体厚度变化三次，故墙体钢制角模的变化设计制作也是本工程的难点之一。2.4.2.3外墙上各种挑板较多，如空调板、凸窗板，这些板随主体结构一道施工如何安全有效防护是一大难点，在脚手架专项方案中重点设计。3.施工安排3.1施工部位及工期要求时间部位开始时间结束时间备注年月日年月日基础底板20071102007130±0.00以下20073102007430±0.00以上2007512007930屋架200710120071010工程进度安排：装修预计在07年12月底完成。3.2劳动组织及职责分工3.2.1管理组织系统图*项目部木工工长*木工班长顶板模板组36人墙体模板组38人墙体模板组38人*木工班长*木工班长*木工班长*劳务木工工长顶板模板组36人3.2.2劳动力安排根据本工程施工组织设计和模板工程各阶段工作量，模板工程劳动组织如下：地下结构配备木工260人，地上结构工程施工配备木工225人。序号施工班组个数人数1墙体模板班组238人/组2顶板模板班组236人/组3模板修理班组184模板清理班组175楼梯支模146后台加工1127浇筑混凝土时看护模板144.施工准备4.1技术准备4.1.1接到图纸后，立即组织有关人员熟悉施工图，提出模板设计方案。针对模板的工程特点，按照砼结构工程施工质量验收规范建筑安装分项工程施工工艺规程建筑结构长城杯工程质量评审标准建筑长城杯工程质量评审标准对工程中重点部位制定详细的处理措施。4.1.2清楚各部位的尺寸关系，技术人员在施工前提出一次性备料计划，并对相应的模板提供厂家进行实地考察，提出具体要求，签订有关协议。 4.1.3 施工前召开研讨会，对于各施工部位楼板、材料和安装方法做详细讨论，集思广益；准备好施工机具，并对工人做好技术交底及安全技术交底。4.2施工机具准备设备名称规格型号数量功率用途塔式起重机TC5512152.5kw吊运模板塔式起重机QTZ6016160kw吊运模板圆 盘 锯MJ10545.5 kw模板加工电 平 刨MB57325.5 kw木方加工电 压 刨MB104A23 kw木方加工电 手 锯-51 kw×5模板加工手 枪 钻-50.5 kw×5模板加工4.3施工材料准备及要求 4.3.1材料准备4.3.1.1定型钢制大模板：墙体模板主要采用钢制定型大模板，配合直径为32mm大穿墙螺栓固定，外墙模板配合三角外挂架子（满层设置）；阴阳角采用定型角模与L型异型角模配合使用。4.3.1.2钢制定型可调节型柱模：地下部分框柱主要采用定型可调节性柱模，重组方便，装拆迅速。4.3.1.3地下室模板：地下室外墙及地下结构部分内墙模板均采用多层板，次龙骨采用10×5cm木方250mm，主龙骨采用2×10×10cm木方间距600800mm。墙体模板选用48×3.5mm钢管加升降丝作为侧向支撑体系，模板间用16mm穿墙螺栓(外墙用组合防水穿墙螺栓)连接，水平间距610mm。4.3.1.4竹胶板：地下室及地上结构顶板、悬挑板模板均采用竹胶板，支撑采用可调钢支柱，龙骨采用5×10cm及10×10cm木方，且钢支柱之间用钢管拉结（上下共三道），支柱下垫通长5cm厚木板。模板之间拼缝保证不大于2mm，且不得粘胶条。4.3.1.5电梯井采用钢制定型大钢模。4.3.1.6 门窗洞口地上部分采用钢制定型模板，地下部分采用方木配制木制定型模板。4.3.1.7地下部分楼梯踏步模板采用竹胶板及木模板，支撑体系采用可调钢支柱，龙骨采用5×10cm及10×10cm木方；地上部分采用预制整体钢模板。4.3.2模板施工要求4.3.2.1施工中应严格执行本模板方案及模板工程施工工艺标准，当有特殊情况需要变更时，必须征得公司技术科和审核人的同意。4.3.2.2不论使用何种模板，均要配备足够人员，在模板拆除后及时清理干净，有损坏及时修理。4.3.2.3大模板脱模剂采用油质脱模剂即机油和柴油按1：3比例凋匀，严禁使用废机油。模板清理干净后及时涂刷脱模剂。4.3.2.4为确保竹胶板、非标准层门窗口等定型模板的加工精度，我方加工人员均使用有经验的木工负责此项工作。5.主要分项工程施工方法及要求5.1 流水段的划分施工安排5.1.1地下部分5.1.1.1基础底板：流水段划分参考地下车库与主楼底板结构之间的沉降后浇带和温度后浇带（均宽800 mm）划分，车库底板划分为2段，B1楼划分为3段。5.1.1.2墙体：B1楼根据后浇带和留置施工缝将墙体分4大段；车库仅南侧有墙体按后浇带分为2段。5.1.1.3车库顶板分2段；B1楼顶板分4段。（详见地下结构顶板、墙体流水段划分图）。5.1.2地上部分：标准层流水段划分是依据模板的工程量大小为原则，以伸缩逢为基础，将墙体、顶板划分为4段，其中墙体每大段可分为两小段。（见“标准层流水段划分图”）。5.2 主要部位模板的选用主要部位模板面板选用表序号部位模板选型备注1基础底板、车库外墙12mm厚竹胶板B1楼与钢模板搭配使用2电梯井定型钢制模板及竹胶板地下部分超高模板用竹胶板吊帮支设3柱子可调节钢柱模车库部分4顶板、梁竹胶板各层5内外墙体竹胶板B1地下墙体钢制模板与竹胶板配合使用定型钢制大模板地上部分6楼梯竹胶板首层以下定型模板首层以上7门窗洞口临时定型模板地下部分钢制定型模板首层以上5.3基础底板模板基础底板为板式筏形基础，在垫层上砌筑240mm厚煤矸石砖墙，高度为高于底板厚度100mm左右，作为基础底板外模兼作防水保护墙。外
