住宅楼桩基础施工方案1.doc

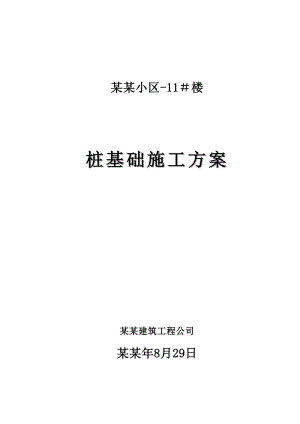

某某小区-11楼桩基础施工方案某某建筑工程公司某某年8月29日目 录1、编制依据及原则.32、工程概况.33、施工组织和施工部署.44、施工方法65、质量保证措施96、职业健康、安全保证措施127、环境保护及文明施工158、主要资源配置计划179、施工进度计划18附表 1、现场组织机构图 （图1）2、钻孔灌注桩工艺流程图 （图2）3、质量管理组织机构 （图3）4、质量保证体系 （图4）5、职业健康安全管理组织机构 （图5）1、编制依据及原则1.1编制依据1.1.1混凝土结构设计规范GB50010-20021.1.2建筑地基基础施工质量验收规范GB50202-20021.1.3混凝土结构工程施工质量验收规范GB50204-20021.1.4钢筋焊接及验收规程JGJ18-20031.1.5建筑机械使用安全技术规程JGJ33-20011.1.6建筑桩基技术规范JGJ94-20081.1.7钻孔压灌超流态混凝土桩基础技术规程DB23/T360-20071.1.8 某某小区工程工程地质勘察报告1.1.9 某某小区11桩位平面布置图1.2编制原则1.2.1针对本工程特点，结合我公司同类工程施工经验，本着实事求是的科学态度和忠实服务业主的宗旨编制施工方案；1.2.2在优化方案的基础上力求安全第一、技术先进、方案合理、经济节省的原则；1.2.3实行科学信息化管理，自始至终对施工现场实施全员、全过程、全范围严密监控，坚持动静结合的科学管理原则。2、工程概况2.1工程特点某某小区工程位于哈尔滨市道外区先锋路（泰山路南直路之间）。建筑物结构特征如下：29层住宅楼为框剪结构，地下为一层车库，基础形式采用钻孔压灌超流态混凝土桩。建设单位：哈尔滨富达房地产开发有限公司设计单位：哈尔滨工业大学建筑设计研究院监理单位：黑龙江国利建设监理有限公司施工单位：某某建筑工程公司2.2工程地质概况详见勘察单位提供的工程地质勘察报告2.3、施工条件2.3.1甲方负责提供施工现场三通一平（路、电、水通、场地平整）。2.3.2甲方负责土方开挖及外运，电源由甲方负责引入现场，用电量600KW。 2.3.3我方工作内容为桩位测放、钢筋笼加工制作安装、超流态混凝土灌注桩基础工程施工、施工内业整理。2.4工程量 基础桩工程量一览表 表1工程名称楼号桩数（根）桩径（mm）桩长（m）桩 端持力层单桩承载力标准值（KN）特征值KN某某小区11.5进入第11层含砾粗砂层，深度不小于750mm28001400合 计307根 3、施工组织和施工部署项目经理技术负责项目副经理工 长技术员质检员安全员材料员环保员钻机班组力工班组钢筋班组3.1现场组织机构图1 现场组织机构图3.2项目成员表项目成员一览表 表2序 号姓 名本项目中职务职 称1洪德林项目经理工程师2龙海宽技术负责人工程师3洪彪安全员技术员4闵东辉施工员（工长）技术员5翟健质检员助理工程师3.3现场设立项目经理部，项目经理部设有专职的项目经理、工长、技术人员。虽然施工过程复杂，但请甲方与监理公司的领导放心，在我公司的精心组织下，在项目经理部共同努力下，在全面贯彻ISO9001、ISO14000与OHSMS18000国际质量、环境、职业健康安全标准的基础上，高标准严要求各工序的操作，协调好队伍之间的关系，更好地接受业主及监理单位的监督，交给业主一份满意的答卷。3.4、施工顺序第一阶段：设备、材料进入现场、组装机械设备，准备施工。第二阶段：原材料试验，钢筋笼制作，定位放线以及验线。 第三阶段：工程桩开始施工。第四阶段：拆钻机，退场。4、施工方法4.1钻孔压灌超流态混凝土桩4.1.1钻孔压灌超流态混凝土桩工艺流程图（见图2）定 位 放 线 钻机就位，调整垂直度钻 机 准 备钻孔至设计标高孔底注浆水泥浆制备提 钻 泵 注 混 凝土安 放 钢 筋 笼钢筋笼制作成 桩图2钻孔压灌超流态混凝土桩工艺流程图4.1.2施工工序4.1.2.1钻孔：钻机就位、复测孔位、对点、调好钻机的垂直度，开始钻孔后一次钻到孔底标高。4.1.2.2钻孔清土：钻进过程中根据土层的变化，控制钻进速度，控制钻进时的电流值变化，电流值控制在钻机双倍功率内；钻进过程及提钻过程中随时清理孔口积土和地面散落土，防止土掉落入孔内。4.2超流态混凝土灌注：4.2.1混凝土输送泵进行泵送混凝土，边泵送砼边提钻，保证钻具在混凝土内埋深不小于1.0m。4.2.2灌注砼（采用商品混凝土）：采用混凝土泵进行超流态混凝土灌注，在灌注的混凝土坍落度控制在200250mm，砼强度等级为C30，严格控制桩顶标高满足设计要求。4.3安放钢筋笼：4.3.1钢筋笼用钻机吊起，垂直于孔口上方，自由下落到指定位置，用铁线将钢筋笼吊到笼顶标高位置。4.4施工顺序：4.4.1因工程在深基坑内施工，土方残留将影响钻机行走，因此采取边施工边将残土及时运走。4.4.2为保证施工顺利，必须在图纸上进行桩位编号，每一根桩要有完整的施工记录，且要打一根记一根，防止丢桩。施工完的桩须用红笔涂实，以利于各班组安排好施工顺序。4.5钢筋笼制作工序4.5.1依据下表制作工程桩钢筋笼：钢筋笼制作一览表 表3桩 型配 筋 情 况桩长主 筋长 度加强筋箍 筋工程桩21.5m61411.25m1220006100/2004.5.2钢筋笼制作要符合规范要求。4.5.3钢筋制作偏差应符合表(4)要求。4.5.4钢筋进场加工前应进行二次复试，并出据钢筋出厂合格证。4.5.5进场钢筋规格、数量应准确并验收，保证钢筋平直、无损伤，表面不得有裂纹、油污、生锈。4.5.6钢筋焊接的焊接方法采用搭接焊，主筋保护层厚度为70mm。单面焊接长度不小于10倍钢筋直径，钢筋焊接必须保证同轴线，误差控制在0.1d。焊接焊缝长度不小于5倍钢筋直径（双面焊）或10倍钢筋直径（单面焊），焊缝厚度h不小于0.3倍钢筋直径，焊缝宽度不小于0.7倍钢筋直径。先做试件，经二次复试合格后，方可进入现场，当受力钢筋采用焊接接头时，设置在同构件中的焊接接头相互错开，在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm的区段内，同一钢筋不得有两个接头，在该区段内有接头的受力钢筋截面面积，占受力钢筋总截面面积受拉区不超过50%，受压不限制。4.5.7钢筋调直采用机械方法，先用调直机将盘圆钢筋进行调直，后加工。4.5.8钢筋的接头设置在受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头，接头末端至钢筋弯起点的距离不小于钢筋笼直径的10d。若同一纵向钢筋焊接有两个接头，接头间距不应小于40d且大于500mm。4.5.9主筋接头在同一截面的距离应大于35d（主筋直径）。4.6主要技术要求4.6.1钢筋笼制作允许偏差见下表 钢筋笼制作允许偏差 表4项 次允 许 偏 差 项 目允 许 偏 差 （mm）1主 筋 间 距±102螺旋筋螺距±203钢筋笼直径±104钢筋笼长度±1004.6.2排桩施工的允许偏差应满足下表的要求。 排桩施工允许偏差 表5项次允 许 偏 差 项 目允 许 偏 差1点位偏差、稳钻偏差垂直桩基中心线±20mm沿桩基中心线±20mm2垂 直 度1%桩长3钻孔深度（桩长）±0.3m4钻孔直径（桩径）个别断面-20mm5笼顶标高±50mm6钢筋保护层±20mm7桩位单桩、条形桩基沿垂点轴线方向和群桩基础中的边桩±70mm条形桩基沿轴线方向和群桩基础中间桩±100mm5、质量保证措施5.1、质量目标分项工程合格率 100% 钢筋焊接合格率 100%混凝土强度合格率 100% 施工用材料检验合格率 100%5.2、创优措施我公司提出工程质量保证满足创优规划的高起点目标，要求全体参建人员树立“百年大计，质量第一”和“必保优质工程”的创优意识，同时建立严密的质量管理保证体系与严格的质量奖惩制度，纵向到底，横向到边，不留死角，严格要求，重奖重罚，确保创优目标的实现。我们初步拟定的创优措施如下：5.2.1、严密组织，严格要求成立由项目经理亲自挂帅的“工程创优领导小组”，按照公司ISO9001质量体系要求开展有目标、有计划、有组织地工程创优活动，编制创优规划，建立健全各级领导责任制，明确各级质量管理目标和职责，层层落实质量责任制，做到工程质量层层有人负责，处处有人抓、事事有人管，实现施工生产全过程的质量管理。5.2.2、强化技术管理5.2.2.1技术方案是质量管理的龙头，技术方案的优劣直接决定着工程质量的水平。为此我公司将充分汲取以往施工经验，根据本工程的具体技术特点，进一步制定切实可行、科学先进的施工方案，从而在源头上保证工程质量。5.2.2.2严格技术标准对所有工程将在设计标准的基础上，制订严格的内控标准，加强技术责任制，认真执行部颁的施工规范、规程、验标，按设计图纸施工，严格工艺标准，按验收标准严把质量关。5.2.2.3提高职工培训水平加强对全体施工人员的培训，从本工程建设的重要意义到工作程序、施工规范、施工工艺和检测设备使用、工程质量标准、创优目标和实施计划、工期控制、成本控制等进行系统的培训教育，把本工程建设成高标准的样板工程。5.2.2.4推行全面质量管理，确保工程质量广泛开展TQC活动，着眼关键工序，抓住质量控制点，保证工程质量；加强工序监控，数据说话，信息化管理，认真执行工程质量责任制，实行工
