住宅楼工程涂料饰面外墙外保温施工方案.doc

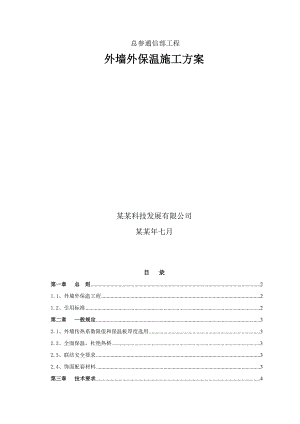

总参通信部工程外墙外保温施工方案某某科技发展有限公司某某年七月目 录第一章 总 则21.1、外墙外保温工程21.2、引用标准2第二章 一般规定32.1、外墙传热系数限值和保温板厚度选用32.2、全面保温，杜绝热桥32.3、联结安全要求32.4、饰面配套材料3第三章 技术要求43.1、系统要求43.2、材料要求4第四章 施工准备74.1、技术准备74.2、施工条件74.3、施工机具8第五章 主要施工方法95.1、涂料饰面外墙外保温系统95.1.1、工艺流程95.1.2、施工要点及节点构造说明10第六章 质量控制146.1、一般规定146.2、主控项目146.3、一般项目14第七章 管理措施167.1、质量管理措施167.2、安全文明施工、环保措施167.3、成品保护措施18第一章 总 则1.1、外墙外保温工程本方案适用于总参通信部住宅工程，根据设计及本工程的实际情况本工程外墙外保温采用粘贴挤塑聚苯板外墙外保温薄抹灰系统（惠围保温体系），点框粘法，粘钉结合。主体墙面采用50mm厚的挤塑聚苯板外墙外保温体系（加强层为玻纤网格布），2层以上部分为涂料，；2层以下（含2层）部分为面砖；窗套等构造部分采用30mm厚的挤塑聚苯板。外墙基本构造见附表。 涂料饰面外墙基本构造表 表1.1.1基层墙体挤塑聚苯板玻纤网格布外墙外保温系统基本构造构造示意粘结层保温层底层防护层增强材料面层防护层外饰面钢筋混凝土墙/加气混凝土砌块墙粘结砂浆挤塑聚苯板抹底层抹面砂浆玻纤网格布抹面层抹面砂浆涂料饰面 面砖饰面外墙基本构造表 表1.1.2基层墙体挤塑聚苯板玻纤网格布外墙外保温系统基本构造构造示意粘结层保温层底层防护层增强材料面层防护层外饰面钢筋混凝土墙/加气混凝土砌块墙粘结砂浆挤塑聚苯板抹底层抹面砂浆玻纤网格布抹面层抹面砂浆面砖饰面1.2、引用标准下列标准所包含的条文，通过引用而构成为本规程的条文。GB50176 民用建筑热工设计规范GB50203 砌体工程施工质量验收规范GB50204 混凝土工程施工质量验收规范GB50210-2001 建筑装饰装修工程质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB10801.2-2002绝热用挤塑聚苯乙烯泡沫塑料JGJ144-2004外墙外保温工程技术规程JC149-2003膨胀聚苯板薄抹灰外墙外保温系统DBJ/T01-38-2002外墙外保温施工技术规程DBJ01-63-2002外墙外保温用聚合物砂浆质量检验标准DBJ01-97-2005居住建筑节能保温工程施工质量验收规程第二章 一般规定2.1、外墙传热系数限值和保温板厚度选用 外墙传热系数的计算以及保温板厚度厚度的选用应符合民用建筑热工设计规范的有关规定。居住建筑外墙传热系数限值和挤塑聚苯板厚度选用分别见表2.1.1-2.1.2。 居住建筑外墙及围护结构相关部分传热系数限值应符合居住建筑节能设计标准DBJ01-602-2004的要求。详见表2.1.1。 m2.K外墙及围护结构其它部位传热系数限值W/（m2.K） 表2.1.1 住 宅类 型外 墙接触室外空气地板不采暖空间上部楼板不采暖楼梯间内墙5层及以上建筑0.60.50.551.5W/m2.K 使用不同厚度挤塑聚苯板相对应的外墙传热系数，W/m2.K 表2.1.2结构墙体挤塑板厚度 ，mm40505560708090100180mm钢筋混凝土0.730.610.560.520.460.400.360.33注：挤塑板导热系数计算值0.030×m.K = 0.036 W/（m.K）2.2、全面保温，杜绝热桥凡直接或间接与室外空气接触的部位，都要采取适当的保温措施，包括外门窗口侧面、接触室外空气的地板、室外空调机挑板、不采暖空间上部楼板、不采暖楼梯间内墙等。窗台板做法应符合使用安全的要求。2.3、联结安全要求挤塑板与墙体基面的联结方式是粘锚结合以粘为主，锚固钉入基层墙50mm。挤塑板粘结砂浆与基层墙体的粘结强度（干燥条件）应不小于0.30 MPa（专指粘结砂浆与基层墙体的现场拉拔值）。挤塑板的粘结面积应不小于整个板面的40%。2.4、饰面配套材料 整个外墙外保温体系应具有防水透气性能。饰面建议采用具有疏水性和弹性等功能的涂料实现防水、透湿和自洁性能。从而进一步保护外保温体系的质量，得以延长外墙外保温系统的使用寿命。 第三章 技术要求3.1、系统要求3.1.1、外墙外保温体系应按照国家有关规定进行耐候性检验，经耐候性试验后，不得出现饰面砖脱落、保护层空鼓等破坏，不得产生渗水裂缝。耐候性试验方法参照外墙外保温工程技术规程（JGJ144-2004）中EPS板薄抹灰外墙外保温系统耐候性试验方法，检测标准按照本规程执行。3.1.2、外保温系统的技术要求应符合表3.1.2中规定。 外保温系统（不包括粘结层）技术要求 表3.1.2项 目指 标执行标准耐候性试验外观质量裂纹宽度0.1mm，无粉化、空鼓、剥落现象外墙外保温工程技术规程JGJ144-2004抗风压值，kPa安全系数K不小于1.5外墙外保温工程技术规程JGJ144-2004透水性（24h）(包括外饰面,不含面砖)，ml3外墙外保温施工技术规程（聚苯板玻纤网格布聚合物砂浆做法）DBJ/T01-38-2002水蒸汽湿流密度(包括外饰面,不含面砖)，g/(m2·h)1.024h吸水量（包括饰面层,但不含面砖），g/m2500冻融（10次）裂纹宽度0.1mm，无空鼓、剥落现象3.2、材料要求3.2.1、XPS挤塑聚苯板（规格：1200*600*50）：性能指标应符合表3.2.1的要求,还应符合GB10801.2-2002的其他要求。 欧文斯科宁挤塑聚苯板物理特性 表3.2.1项 目单位指标密度kg/m325-32导热系数m.Km.K)0.030压缩强度kpa150-250燃烧性能阻燃型B2级湿透系数Nm.s.pam.s.pa)3.5体积吸水率%1.5尺寸稳定性%23.2.2、粘结砂浆：性能指标应符合表3.2.2的要求。粘结砂浆技术要求 表3.2.2项 目性能指标拉伸粘接强度（与水泥砂浆）Mpa常温常态0.60耐水0.40拉伸粘接强度（与配套的聚苯板）Mpa常温常态0.10，或聚苯板破坏 耐水0.10，或聚苯板破坏可操作时间，h23.2.3、抹面砂浆：性能指标应符合表3.2.3的要求。 抹面砂浆技术要求 表3.2.3项 目性能指标拉伸粘接强度（与配套的聚苯板）Mpa常温常态0.10耐水0.10耐冻融0.10柔韧性水泥基：28d压折比（抗压强度/抗折强度）3.0可操作时间，h23.2.4、耐碱玻纤网格布：性能指标应符合表3.2.4的要求。 耐碱玻纤网格布技术要求 表3.2.4项 目单 位性能指标网孔中心距mm4-6单位面积质量g/m2160单位面积涂塑量g/m220断裂应变%5耐碱断裂强力保留率（经纬向）%50耐碱断裂强力保留值N/50mm750含胶量%83.2.5、机械锚固件：性能指标应符合表3.2.5的要求。外保温系统与墙体的联结是粘结和机械锚固相结合。所有施工部位增设机械锚固件，以增加联结安全度。 机械锚固件技术要求 表3.2.5项 目性能指标单个锚栓最大拉力承载力(已考虑安全系数)C25以上混凝土中0.30KN单个锚栓对系统传热增加值，W/K0.004机械锚固件规格为8mm，长度为板厚加50mm，使用每平方米4-6个。垫片与尼龙胀栓配套使用。锚固件采用工程塑料制作，空心砌筑墙体宜采用尾部有设计独特的回拧锚固机构，要适用于不同的基层墙体。第四章 施工准备4.1、技术准备4.1.1、图纸会审 所有参加施工的技术、生产、质量及其他管理人员要认真熟悉图纸，了解设计思路，掌握设计的材料做法、细部构造、质量标准等。查看外保温施工范围、节点设计，结合外立面做法，检查坐标、尺寸、标高及说明方面是否一致，有无矛盾和错误，技术要求是否明确。明确做法后，技术人员要对施工人员进行书面交底，计算工程量，编制材料计划及施工计划。4.1.2、放线控制 土建单位从屋顶吊线检查外立面的方正情况和门窗洞口的位置，在外墙面上弹出水平和竖向控制线，明确门窗洞口尺寸。外保温开始施工前，由土建单位向外保温专业施工队进行书面交线。4.1.3、技术交底 按照外保温施工方案，专业厂家要向各班组认真做好施工前技术交底。依据施工规范、结合工程实际，详细制定工程细部做法和有效的克服质量通病的措施，并做好书面交底。4.1.4、主要测量仪器表序号仪器名称型 号1钢 卷 尺5m、7.5m、30m2钢 板 尺200mm、500 mm3楔形塞尺15×15×120mm其70 mm长斜坡上分15格4水 平 尺镶有水准器直尺，长度800 mm5靠 尺长度1 m2 m，精度1 mm2 mm6经 纬 仪J27水 准 仪S24.2、施工条件4.2.1、基层墙体主体结构经过验收，阳台二次结构隔墙、外墙窗下墙砌筑完毕并经验收合格。进行外墙外保温施工的墙体基面的尺寸偏差应下表的规定。墙体基面允许尺寸偏差 工程做法项目允许偏差，mm砌体工程墙面垂直度每层5（2m
