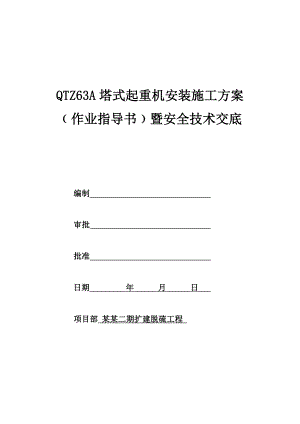

QTZ63A塔式起重机安装施工方案作业指导书暨安全技术交底编制 审批 批准 日期 年 月 日 项目部 某某二期扩建脱硫工程 目 录一、编制依据·····························1二、工程概况·····························2三、施工前准备和安装工艺流程·············6四、塔吊安装·····························8五、塔吊拆除·····························14六、安全技术措施·························17七、安全保证措施·························18八、附件···································19一.编制依据及编制说明1.1编制依据1.1.1 QTZ63A塔式起重机使用说明书。1.1.2GB5144-2006 塔式起重机安全规程。1.1.3GB/T9462-1999 塔式起重机技术条件。1.1.4电力建设安全工作规程DL 5009.1-2002。1.1.5国质检锅（2002）296号起重机械监督检验规程。1.1.6 ZHDB-2004塔式起重机试验导则。1.1.7 ZHDB-2004螺栓施工工艺导则。1.1.8起重设备安装工程施工及验收规范(GB50278-98)1.1.9国家电网公司电力建设起重机械安全管理重点措施（试行）20081.1.10电力工程达标投产管理办法（2006版）1.1.11国家优质工程审定与管理办法（2007年修订稿）1.1.12大型起重机械拆卸、安装、维修规定1.1.13国家质检总局70号令特种设备作业人员管理规定1.1.14国家质检总局92号令起重机械安全监察规定1.1.15建筑机械使用安全技术规程强制性条文1.2.强制性条文1.2.1所有参加施工人员必须遵守公司三大纪律及各项安全规程。1.2.2严格按照作业指导书规定程序进行施工，作业前全体人员经过安全技术交底，参加作业人员熟悉作业环境和各类危险因素。杜绝野蛮施工。1.2.3作业过程专人负责，专人指挥，指令信号清晰、响亮。1.2.4吊装、拼装区域拉设红白带，专人监护。禁止无关人员进入作业区域，吊物下方人员不得逗留。揽风绳、链条葫芦、卸克严禁以小代大。1.2.5高空作业系好安全带，工具有防坠绳，小型工具用工具包存放。1.2.6严禁在吊物下方接料或逗留。如穿主钩钢丝绳时，严禁在下方逗留或通过。1.2.7起重指挥人员应按照GB5082的规定进行指挥，采用对讲机指挥时，设立专用频道。1.2.8机械正在运转时，操作人员不得离开操作岗位。1.2.9机械运转时，严禁以手触摸转动、传动部分。1.2.10吊装时合理选择钢丝绳，挂设钢丝绳棱角处需垫设包角铁，做好保护措施。1.2.11负荷试验时合理叠放配重，挂设钢丝绳棱角处需垫设包角铁。1.2.12司机室与起重机本体用螺栓连接时，应进行电气跨接;其跨接点不应少于两处。跨接宜采用多股软铜线，其截面面积不得小于16mm2，两端压接接线端子应采用镀锌螺栓固定;当采用圆钢或扁钢进行跨接时，圆钢直径不得小于12mm2，扁钢截面的宽度和厚度不得小于40mm X 4mm。起重机上的配线除弱电系统外，均应采用额定电压不低于500V的铜芯多股电线或电缆。多股电线截面面积不得小于1.5mm2。1.2.13在易受机械损伤、热辐射或有润滑油滴落部位，电线或电缆应装于钢管、线槽、保护罩内或采取隔热保护措施。1.2.14起重机行程限位开关动作后，应能自动切断相关电源，并应使起重机各机构在下列位置停止。1.2.15起重量限制器的调试，起重限制器综合误差，不应大于8%。1.2.16吊装过程安全员加强监护，做好相关的协调管理工作。1.3编制说明1.3.1 用于本工程的塔吊机械设备已进行备案且证件齐全、合格、有效并已报审监理部门签字准用。1.3.2 用于本工程的施工塔吊相关备案证件、产品合格证明等证件已经报审，从事安装和拆除作业的特殊工种将单独报审，本方案内不再提供。二.工程概况2.1 工程关系业主单位：重庆合川第二发电有限公司设计单位：中国电力工程顾问集团西南电力设计院监理单位：上海斯耐迪工程咨询监理公司施工单位：黑龙江某某建设集团2.2起重机械概况与特点根据工程施工进程安排，需在综合楼、石膏脱水楼、3#4#石灰石粉仓、4#净烟道区域安装一台QTZ63A塔式起重机。该塔式起重机最大起重量为6t，最大工作幅度为56m，最小工作幅度为2.5米，最大起升高度为40m。通过后侧单油缸的液压顶升循环，可接高或降低一个标准节来实现塔身的增减。塔机主要由金属结构、传动机构、液压顶升机构、电器控制和安全装置等组成。其中金属结构包括平衡臂、平衡臂拉杆、塔顶、起重臂、起重臂拉杆、回转塔身、驾驶室、上支座、下支座、爬升架、塔身、附着架等；传动机构包括起升、回转、变幅等；电器控制系统主要有电源箱、卷扬电控箱、卷扬电抗箱、卷扬电阻箱、回转小车电控箱、回转制动电阻箱以及驾驶室电控箱、联动操作台及被控电机和辅助电器等；安全装置主要有零位保护、断路器保护、起升高度限位器、变幅限位器、回转限位器、力矩保护、超重保护等。整机技术性能参数表（表8-4）机构工作级别起升机构M5回转机构M4变幅机构M4起升高度（m）倍率独立固定式附着式a=240140a=44080最大起重量（t）臂长56米臂长50米臂长44米666幅度（m）最大幅度56最小幅度2.5起升机构倍率a=2a=4速度（m/min）8.240804.12040起重量(t)331.5663功率 (KW)5.424245.42424回转机构速度（r/min）0-0.65力矩N.mN.m)40牵引机构速度（m/min）2040功率(KW)2.23.3顶升机构速度(m/min)0.6工作压力(MPa)20功率(KW)5.5平衡重起量臂长（m）565044平衡重（t）13.511.59.2总功率（KW）34.7(不含顶升机构电机功率)工作温度（）-20+40此次安装状态为独立固定式，起重臂臂长56.61米，塔身高为40m。因不安排顶升加节，配合吊机起重性能符合装拆要求，故本次不安装爬升架。图一 整机结构示意图2.3主要安装所需设备和机具机工具及安装材料配置表序号名称规格数量备注1汽车吊25t1台2运输车25t汽车各4辆3梅花专用扳手厂家提供4把力矩扳手TG（1600-4000）N.m1套4氧气、乙炔1套5电焊机ZX7-400ST21台6链条葫芦1t/3t/5t/10t4/2/2/2只7卸扣2.1t/2.7t/6.8t/1t2/2/2/4只8钢丝绳6×37-17.5-170 18m1对6×37-24-170 18m1对6×37-15.5-170 8m4根配套绳头若干9经纬仪1台10水平仪1台11溜放麻绳40m2根12电工工具2套13摇表1个14撬棒长短各115榔头4磅、12磅各116道木160mm×200mm30根17钢卷尺50m1把2.4 验收程序2.4.1用于本工程的施工塔吊验收项目总体分为：塔吊基础验收（合格）安装完成调试（包括空载、荷载状态的验收）验收（合格）报当地专业机构检测认定验收（合格）投入使用。2.4.2各道验收程序实行四级验收程序，经自检、工程部、安全部门等验收合格后，报监理部门验收合格。塔吊安装完成并调试合格，经各个部门验收合格后再报当地专业机构备案，并得到批准后，才可以投入使用。三、施工前准备和安装工艺流程3.1安装前对塔机及附件进行一次全面检查和保养，确保起重机各部件完好,并对插拔销装置进行保养。检查内容如下：a) 检查各卷扬机及制动机构，关注齿轮油、变压器油油质油位；b) 检查回转机构, 起重臂，对转动和有滑轮组的地方注润滑脂；c) 检查各部螺栓和销子；检查操作室和电气系统；d) 检查各吊耳，必要时做PT渗透检测；e) 检查吊钩、钢丝绳等附属装置，必要时做润滑保养。3.2技术及质量控制要点：（1）所有作业人员需参加技术交底，熟悉安装的基本过程和关键程序。（2）在组装前，按照使用要求检查各组装部件完好性，做好记录。对于有缺陷的部件不得使用，并及时处理。（3）安装场地必须宽敞，塔吊基础必须有足够的强度与稳定性以支持机械的正常运行。（4）地面拼装场地要求坚实、平整，符合25t汽车吊作业要求；场地应足够大，以保证起重臂、平衡臂、配重块能全部摆放，场地长度和宽度分别在50×5m以上。（5）所用工器具和机械性能需检查完好后方可投入使用。3.3安全控制要点：（1）安装场地应平整坚实。组装场地应设置警戒，禁止闲杂人员随意进入。（2）起重臂吊装就位时，要在吊点部位加垫胶皮或围丝布等保护。3.4安装工艺流程3.4.1安装工艺流程图：准备工作安装固定基础节安装四节下塔身安装回转部分安装塔顶布置操作室、回转机构线路和电源拼装、安装平衡臂地面组装起重臂，安装牵引小车，穿绕牵引钢丝绳安装两块平衡重，布置操作室、起升机构线路和电源安装起重臂、及拉杆安装其余平衡重整机电气布线、接线穿绕起升钢丝绳电气调试，负载试验清场、结束3.4.2安装要求及顺序 塔吊安装待塔吊基础砼强度直到80%之后才能进行，安装时，先将加强标准节安装在塔身底部，然后再安装塔机及塔冒，平衡臂和起重臂则在施工现场地面分别拼装好进行起吊组装，其安装程序为：加强标准节 外套架 回转轴承 塔冒 平衡臂 起重臂 接通电源 调试，上部标准节在整机安装完成后，可自行顶升安装。安装要点及顺序应符合厂家提供的安装说明书。 3.4.3当塔机安装完毕，经调试运转正常后，应认真全面地检查一遍，并由项目工程部、安保部等自检验收合格，再通知监理部门进行验收合格；同时该塔吊还需要报审当地政府专业部门进行检测和认定，并颁发塔吊施工准用证件后，方可投入使用。 四.塔吊安装 4.1立 塔 4.1.1引言 熟读说明书，以便正确迅速架设塔机，达到可顶升加节的位置。立塔时需用一台25t汽车吊。合理安排塔机安装人员，妥善协调各种安装和组装步骤，来
