住宅楼塔吊专项施工方案#湖北.doc

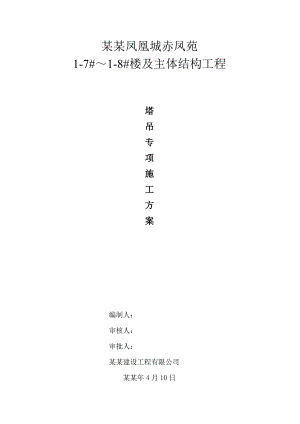

某某凤凰城赤凤苑1-7#1-8#楼及主体结构工程塔吊专项施工方案编制人： 审核人： 审批人： 某某建设工程有限公司某某年4月10日目录第一节、工程概况- 1 -第二节、编制依据- 2 -第三节、安装位置平面和立面图- 3 -第四节、所选用的塔式起重机型号及性能技术参数- 4 -第五节、基础和附着装置的设置- 10 -第六节、爬升工况及附着节点详图- 11 -第七节、安装顺序和安全质量要求- 12 -第八节、主要安装部件的重量- 14 -第九节、安装辅助设备的型号、性能及布置位置- 15 -第十节、电源的设置- 15 -第十一节、施工人员配置- 17 -第十二节、吊索具和专用工具的配备- 17 -第十三节、安装工艺程序- 18 -第十四节、安全装置的测试- 21 -第十五节、重大危险源和安全技术措施- 23 -第十六节、应急预案- 25 -第十七节、塔吊、电梯拆装安全管理制度- 34 -第十八节、附件- 37 -【计算书】- 37 -第一节、工程概况 1、工程概况 项目名称：某某凤凰城赤凤苑1-1#、1-8#楼及地下车库二标段工程。 工程建设地点：汉阳经济技术开发区，39R地块。 总建筑面积：.73平方米，单栋建筑面积：14720.15平方米。 建筑高度：101.4m；地上33层；地下1层。 主体结构：钢筋砼剪力墙结构。 QTZ63塔机台数：8台；。 2、相关方责任主体 本工程建设单位：某某汽车房地产有限公司。 设计单位：中信建筑设计总院有限公司。 施工单位：湖北全洲扬子江建设工程有限公司。 监理单位：湖北楚元工程建设咨询有限公司（武汉分公司）。 塔机产权单位：湖北全洲扬子江建设工程有限公司。 项目经理：刘 星； 专业监理工程师：欧阳国祥； 总监理工程师：何用亭。 3、地质条件 水文地质条件：（参看勘察资料）第二节、编制依据 湖北全洲扬子江建设工程有限公司赤凤苑项目工程施工组织设计 及其建筑、结构施工图纸。 QTZ63塔式起重机使用说明书。 塔式起重机混凝土基础工程技术规程JGJ/T187-2009 建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010 建筑施工安全检查标准JGJ59-2011 施工现场临时用电安全技术规范JGJ46-2005 建筑起重机械安全监督管理规定（建设部166号令） 起重吊运指挥信号GB5082-85 施工现场机械设备检查技术规范JGJ160-2008 塔式起重机安全规程GB5144-2006 建筑机械使用安全规程JGJ33-2001 地基基础设计规范GB50007-2002 建筑结构荷载规范GB50009-2001 混凝土结构设计规范GB50010-2002 塔式起重机GBT5031-2008 建质（2009）87号文 武汉市建筑起重机械备案登记与监督管理实施办法（武建字（2008）142号第三节、安装位置平面和立面图1 、塔机平面布置图及电源配置图【图1】2 、塔机平面布置定位图【图2】3、 塔机安装侧面图【图3】塔吊附着式立面图第四节、所选用的塔式起重机型号及性能技术参数1 、塔式起重机型号 本工程所选用塔式起重机，QTZ63型起重机械，为水平臂架，小车变幅，上回转，附着式塔机。最大起升高度达130 m，额定起重力距630千牛·米，最大额定起重量为6t。该机加长臂为56m，在臂头可吊1 t，具有作业范围大，工作效率高等特点。2、主要性能技术参数主要性能技术参数一览表 表0.1-1 表0.1-1机构工作级别起 升 机 构M5 回 转 机 构M4牵 引 机 构M3 额定起重力矩 kN.m630起升高度m 倍率支腿固定式底架固定式附 着 式 2 40401304 404065工作幅度m最大工作幅度56最小工作幅度3最大起重量t6起升机构倍率2 4 速度m/min88441144115.5起重量t1.533366功率kW 24/24/5.4牵引机构速度m/min43.3/21.96功率kW3.2/2.2回转机构速度r/min0.64 功率kW3.7×2顶升机构工作压力MPa 25 (推荐值)速度m/min 0.4(推荐值)功率kW5.5 总功率kW40.1 平衡重56m 3、 起升机构(表0.2-1)表0.2-1最大牵引力N15000钢丝绳 规 格 6W19-13-1770-I甲镀右铰卷 筒容 绳 量m320(缠绕层数4)电 机型 号 YZTD225L-4/8/32功 率 kw24/24/5.4转 速r/min1440/700/140制动器型 号 YWZ3-315/45减速机速比15.064、 牵引机构 (表0.2-2)表0.2-2钢丝绳 规 格6×19-7.7-1550-I甲镀右铰 最大线速度m/min43.3/21.96长度120 m电动机型 号YDEJ132S-4/8功 率 kW3.2/2.2转 速r/min1410/700减速机 速 比385、 回转机构 (表0.2-3)表0.2-3电动机型 号YZR132M-6功 率 kW3.7转 速r/min908减速机 型 号XX4-100.168传 动 比 168输出转矩 N·m 10000输出端齿轮参 数模 数m10齿 数Z17变位系数X+0.5主 机 转 速r/min 0.64回 转 支 承 011.40.12506、 顶升机构 (表0.2-4)表0.2-4电动机功 率 kW5.5转 速r/min1440液压泵站流 量l/min10工 作 压 力MPa25 (推荐值)顶升油缸缸/杆直径 mm160/110 最大顶升力t 40顶 升 速 度m/min0.47、起重特性四倍率力矩特性表幅度(米)313.521415161718192021222324起重量(Kg)600057745335497946514315405838263617342732533094幅度(米)252627282930313233343536起重量(Kg)294728122687257124622361226721782095201719431873幅度(米)373839404142434445464748起重量(Kg)180717441685162915751524147514291385134213011262幅度(米)4950515253545556起重量(Kg)12251189115511221090105910291000二倍率力矩特性表幅度(米)324.72526272829303132333435起重量(Kg)300029622828270425882480238023152226214320651991幅度(米)363738394041424344454647起重量(Kg)192118551792173316771623157215231477143313901349幅度(米)484950515253545556起重量(Kg)1310127312371203117011381107107710490.4 整机外形尺寸0.4.1 底架固定独立式整机外形尺寸(见图0.4.1-1)图0.4.1-10.4.2 附着架经济配置示意图（见图0.4.2-1）图0.4.2-1第五节、基础和附着装置的设置1 、基础设置【图4】本工程塔机类型性能一致，以塔机的最不利状态，即最大独立高度作用时的两种状态，工作状态和非工作状态，分别进行塔机基础设计，塔机基础设计施工图见附图，计算书详见附件一，基础平面定位图详附图。2、附着设置 塔机设附着。第六节、爬升工况及附着节点详图1、爬升工况塔机，当达到使用说明书中的最大独立高度时，安装第1道附着，距基础顶面高度34m。2 、附着节点详图【图5、图6】 图5 图6第七节、安装顺序和安全质量要求1、 底架将已组装在一起的底架用汽车式起重机吊在混凝土基础上，用水平仪校正底架，并拧紧地脚螺栓。2 、基础节或标准节安装基础节或标准节，并进行垂直度检验，其垂直度应控制在1/1000以内。安装时注意标准节上的踏步和梯子要和基础节相对应，拧紧四周的联接螺栓。3 、爬升架在地面上将爬升架的走台、栏杆等装好，并装上爬升机构、液压泵路，加好液压油，吊起后套装在基础节和标准节外面，调整导向滚轮，使滚轮与塔身的间隙为25mm，保证爬爪搁至塔身踏步的槽内。 4 、回转机构在地面上先将上、下支座以及回转机构、回转支承、平
