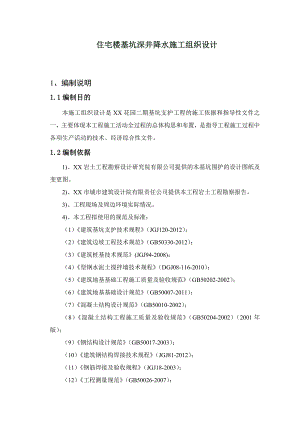

住宅楼基坑深井降水施工组织设计1、编制说明1.1编制目的 本施工组织设计是XX花园二期基坑支护工程的施工依据和指导性文件之一，主要体现本工程施工活动全过程的总体构思和布置，是指导工程施工过程中各项生产活动的技术、经济综合性文件。1.2编制依据1)、XX岩土工程勘察设计研究院有限公司提供的本基坑围护的设计图纸及变更图。2)、XX市城市建筑设计院有限责任公司提供本工程岩土工程勘察报告。3)、工程现场及周边环境实际情况。4)、本工程拟使用的规范及标准：（1）建筑基坑支护技术规程（JGJ120-2012）；（2）建筑边坡工程技术规范（GB50330-2012）；（3）建筑桩基技术规范(JGJ94-2008)；（4）型钢水泥土搅拌墙技术规程（DGJ08-116-2010）；（5）建筑地基基础工程施工质量及验收规范（GB50202-2002）；（6）建筑地基基础设计规范（GB50007-2011）；（7）混凝土结构设计规范（GB50010-2002）；（8）混凝土结构工程施工质量及验收规范（GB50204-2002）（2001年版）；（9）钢结构设计规范（GB50017-2003）；（10）建筑钢结构焊接技术规程（JGJ81-2012）；（11）钢筋焊接及验收规程（JGJ18-2003）；（12）工程测量规范（GB50026-2007）；（13）建筑基坑工程监测技术规范（GB50497-2009）；（14）建筑机械使用安全技术规范（JGJ33-2012）；（15）施工现场临时用电安全技术规范（JGJ46-2005）；（16）建设工程施工现场供用电安全规范（GB50194-93）；（17）建设工程文件归档整理规范（GB/T50328-2007）；1.3编制原则1）、科技领先原则本工程质量要求高，施工期紧，周围环境较复杂，基于以上特点，我们将以科学的态度，认真学习基坑工程施工有关规范，遵循"时空效应"原理，科学的运用"基坑开挖对称均衡"原理，在施工中综合考虑施工方案，合理组织施工流水，严格按照基坑围护施工图进行施工，并制定相应技术措施。2）、组织机构合理原则工程一旦开工，我们将全力以赴，委派国家一级建造师，组织精干而强有力的项目领导班子以及各专项管理机构。实行项目承包管理，通过对劳动力、设备、材料、技术、方法和信息的优化处置。3）、环境保护原则 我公司将依据XX区建筑行业文明施工原则，从土方运输、建筑垃圾处理、废水排放等多方面进行控制，将施工带给周边环境的负面影响降到最小。2、工程概述2.1一般概况（1）项目名称：XX花园二期（2）项目位置：XX经济开发区XX路东、XX路南侧（3）建设单位：XX置业有限公司（4）勘察单位：XX市城市建筑设计院有限责任公司2.2工程概况（1）项目组成：1#、2#、3#主楼及一层地下车库（2）基础型式：采用桩筏基础；（3）基坑规模：总基坑面积约为9590m2，总周长约408m；（4）基坑挖深：1#楼±0.00相当于绝对标高+3.050m，其它区域±0.00相当于绝对标高+2.800m，场地外自然平面绝对标高+1.800m；基坑开挖深度一般区域为6.356.85m，局部深坑处开挖深度约7.659.00m。基坑安全等级为二级。2.3工程地质、水文概况2.3.1工程地质情况根据XX花园二期岩土工程详细勘察报告中揭露的地层资料，拟建场地内基坑开挖影响范围内的土层情况如下所述：粉质粘土：灰黄、灰色，软可塑，无摇振反应，切面稍有光泽，干强度中等，韧性中等，表层0.300.50m为耕填土（局部为杂填土），含植物根茎。该层属中压缩性土，工程性能较差，在本场地内普遍分布，层厚2.601.80m，层底高程0.14-0.83m。淤泥质粉质粘土：灰色，流塑，含腐植物和贝壳碎屑，稍具腥臭味，局部夹淤泥及粉土团块。该层属高压缩性土，工程性能差，在本场地内普遍分布，层厚13.403.50m，层底高程-3.36-13.85m。粉质粘土：灰黄、青灰、灰色，软可塑，无摇振反应，切面稍有光泽，干强度中等，韧性中等。该层属中压缩性土，工程性能一般，在本场地内局部缺失，层厚5.101.10m，层底高程-5.86-15.75m。粉土：灰黄、灰色，湿很湿，稍中密，含云母碎屑，摇振反应迅速，切面无光泽，干强度低，韧性低。该层属中压缩性土，工程性能一般，在本场地内普遍分布，层厚13.202.40m，层底高程-17.21-19.17m。粉质粘土：灰色，软塑，无摇振反应，切面稍有光泽，干强度中等，韧性中等。该层属中压缩性土，工程性能一般，在本场地内普遍分布，层厚5.302.00m，层底高程-20.01-23.89m。2.3.2水文地质情况根据勘察报告，本工程基坑工程所涉及的地下水类型主要为潜水、微承压水及第承压水。（1）潜水：赋存于层粉质粘土及层淤泥质粉质粘土中，富水性差，主要接受大气降水和XX荡湖水的入渗补给，通过自然蒸发排泄，其水位随季节、气候变化而上下波动，属典型的蒸发入渗型动态特征。XX市潜水历史最高水位为2.63m，最低水位为-0.21m，年变化幅度为12m。勘探时干钻至含水层一定深度，实测（量测时间2012年6月29日7月5日）潜水含水层的初见水位高程为0.800.69m，间隔一段时间后测得的稳定水位高程为0.970.83m。（2）微承压水赋存于层粉土中，富水性一般，主要接受大气降水和XX荡湖水的入渗补给，通过侧向迳流排泄，其动态变化受大气降水、地形地貌、地表水体等因素的制约影响。XX市微承压水的历史最高水位为1.74m，最低水位为0.62m，年变化幅度为0.80m左右。 勘探时钻入含水层后，下钢质护管进行止水，使其与潜水含水层隔开，间隔一段时间后（量测时间2012年6月30日7月6日）测得的稳定水位高程为0.310.14m。（3）第承压含水层：赋存于层粉土中，富水性一般，主要接受侧向迳流补给，通过侧向迳流排泄，年变化幅度为0.38m左右。2.4基坑围护结构概述2.4.1基坑周边环境本工程位于XX经济开发区XX路东、XX路南侧。各基坑周边环境如下：基坑东侧：目前为XX荡，基坑围护内边线距东侧驳岸约4.2m11.4m。基坑南侧：为一、二期绿化分隔带，基坑开挖内边线距绿化带最近约5.4m，绿化带南侧为一期别墅，距基坑开挖边线约38m。基坑西侧：为XX路。基坑围护内边线距离红线约为4.1m，距离XX路最近距离为9.1m。XX路两侧下分布有污水管、天然气管等管线，基坑围护内边线距离XX路东侧污水管及天然气管约4.1m、距10kV电缆约为5.5m、距光缆约6.5m、距天然气管约9.2m（以上管线起始点、埋深、管径不明）。基坑北侧：为XX路。XX路与基坑北侧开挖线内目前为临时施工用房，基坑围护内边线离北侧红线约为10m30m，红线北侧为XX路。基坑北侧、南侧、西侧目前有临时围墙。2.4.2基坑开挖深度及安全等级根据周边环境、基坑挖深和地质情况，本工程基坑侧壁安全等级为二级。2.4.3围护方案型式(1)支护体系：基坑采用钻孔灌注桩围护结构，三轴搅拌桩止水，一道混凝土支撑体系，坑内加固、坑中坑加固由三轴搅拌桩全部改为双轴搅拌桩；灌注桩：一般区域采用7501000桩型，局部深坑处采用8501050桩型，详见平剖面图。典型围护剖面图如下：（略）(2)支撑体系：基坑内设置一道钢筋混凝土支撑，混凝土强度等级为C35。具体支撑杆件截面尺寸及中心标高如下表所示： 各道支撑截面参数表 表2支撑系统中心相对标高（m）冠梁（WL）（mm×mm）主撑(ZC1)（mm×mm）连系杆(ZC2)（mm×mm）混凝土支撑-0.1001200×800800×800600×800(3)止水帷幕基坑东侧（靠近XX荡）：止水帷幕采用单排三轴9001100搅拌桩，止水帷幕隔断第层微承压含水层。其它侧：采用单排三轴8001000搅拌桩 (4)地下水处理采用深井降水，用以疏干基坑开挖范围内的地下水，并将地下水降坑底以下0.51.0m。2.5基坑主要工程量一览表序号项目名称单位工程量备注1围护桩基钻孔灌注桩米33512.18407根2立柱桩 根512.71683三轴深层搅拌桩米37564.3151271幅4二轴深层搅拌桩米37412.892034幅5桩间挂网喷浆平方米22856支撑梁立方1571.927管井数量口258排水沟（300×300）米4929土方开挖量立方624003、工程特点、重点、技术难点及主要对策3.1工程特点 综合分析本工程的基坑形状、面积、开挖深度、地质条件及周围环境，基坑工程具有如下特点：（1）基坑开挖深度一般、开挖面积中等，基坑形状呈不规则多边形。 本工程设设一层地下室，基坑开挖深度一般区域为6.356.85m，局部深坑处开挖深度约7.659.00m，基坑开挖面积约为9590m2，总周长约408m，基坑形状呈不规则多边形。围护设计按二级基坑考虑，围护设计应对基坑的变形控制及基坑的分层、分段施工等予以充分考虑。（2）基坑开挖范围内土体工程力学性质较差，坑底位于软土中。基坑开挖深度范围内分布较厚的淤泥质粉质粘土，该土层性质较差，且坑底位于该层中，坑内土体开挖时应注意分层分段分块开挖，防止出现坑内土体滑坡。（3）基坑围护边线距离西侧红线、道路较近，有需要保护的管线。根据业主提供的建筑总平面，周边管线图，基坑围护边线距离场地西侧红线较近，最近处距离仅为4m左右，基坑西侧XX路车为主要的行车及出土路线。（4）东侧距红线及XX荡较近基坑东侧红线为XX荡驳岸，距基坑开挖内边线较近，最近距离仅约4.2m，须对其进行重点保护，且XX荡河床低较深，河水可能与第层粉土（微承压水）相连通，对止水及降水要求较高。3.2工程重点和施工技术难点本工程成败的关键、施工重点在于控制好以下几个方面: （1）止水帷幕的防渗效果 三轴搅拌桩的施工：潜水主要赋存于浅部粘性土中，第层粉土层为微承压水层，且可能与基坑东侧XX荡河水相连通，基坑西侧（XX路）下多有雨水、自来水、污水管道；因此基坑止水的好坏决定了工程成败的关健，在三轴桩施工过程中，我方将安排施工人员全过程旁站监督，严格要求施工班组按设计要求和相关规范施工。（2）地下管线保护施工场地东侧及范围内可能存在地下管线及市政设施，能否及时的进行管线的探查、尽快与管线所在单位联系，制定合理的管线保护方案，安全地改移、悬吊好所有的管线是保证施工进度的关键。 (3)合理的安排降水施工 降水施工是工程能否安全、顺利按期完成的关键之一。为了保证施工的正常进行，防止出现基坑失稳，在施工中，制定科学的排水方案、通过详细的计算，确定合适的降水时间，安排合理的井点布置，保证降水工程的顺利实施。3.3主要对策(1)开挖施工前和施工过程中按设计方案要求进行施工。各工序的施工参数和工艺严格按设计文件和有关规范执行。 (2)建立地下水动态监测网和沉降监测网，对降水造成的地下水的变化、地表及地层沉降进行监测，根据监测指导施工。
