住宅小区三角挑架施工方案.doc

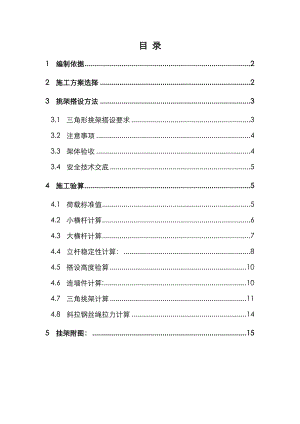

目 录1编制依据22施工方案选择23挑架搭设方法33.1三角形挑架搭设要求33.2注意事项43.3架体验收43.4安全技术交底54施工验算54.1荷载标准值54.2小横杆计算64.3大横杆计算74.4立杆稳定性计算：84.5搭设高度验算104.6连墙件计算:104.7三角挑架计算114.8斜拉钢丝绳拉力计算145挂架附图：151 编制依据1.1某某家园住宅小区施工图纸。1.2某某家园住宅小区施工组织设计。1.3建筑施工扣件式钢管脚手架安全技术规范GBJ130-2001。1.4建筑施工高处作业安全技术规范JGJ80-91。2 施工方案选择（此方案为3#楼补充方案，其余按原方案执行）2.1地下室至地上5层采用双排单立杆钢管落地式脚手架， 5层以上采用（48×3.5）钢管三角挑架（双排单立杆）施工，分段（明确）卸荷搭设高度为14.5m，共分三次完成。2.2钢管三角挑架设置参数：内外立杆横距1.100m，立杆纵距1.500m，大小横杆步距1.450m，内立杆距墙0.350m。架体6层开始搭设，高度为43.000米(含顶部1.500防护，不含下挂的2.900米)，三角挑架采用48钢管从5层平面、10层平面、15层平面分三次挑出，当斜杆稳定性不符合要求时，在根部向上1450mm处与水平杆连接牢固形成整体。水平拉杆采用48×3.5钢管沿结构板平面挑出，水平长度为2.9米，板面设置两道16（HPB235）的钢筋锚环，锚入板内25d。连墙杆为48×3.5钢管，按二步三跨设置，连墙面积13.1平方米，内外用扣件扣牢。施工作业层次为二层，满铺50厚木脚手板，每隔12米增加一层脚手板，总计三层脚手板(稳定性计算值)。外设180mm高竹胶板挡脚板，外侧面满挂阻燃安全密目网。结构施工荷载按二层计（2×3=6KN/m2），外墙大模板严禁支承在挑脚手架上，应另设三角架支撑。每个节点设置12(HPB235)斜拉钢筋一道或d=11mm（6×19-1400级）斜拉钢丝绳每二跨一道，阳角处外节点设置d=11mm（6×19-1400级）斜拉钢丝绳一道。3 挑架搭设方法3.1 三角形挑架搭设要求1. 由于挑架从5层开始使用，当结构施工至5层外墙时，在有墙体部位留设65洞，间距等于立杆纵距（以1500mm为基准，施工时按开间尺寸进行适当调整），底标高距结构板面50mm。同时在相应部位的外墙内侧结构板面上预留16钢筋锚环，第一根距外墙面600mm，第二根距外墙面1200mm。2. 当结构施工至6层外墙时做法同上。3. 利用落地脚手架做操作平台进行三角架的安装，安装时在5、6层用48钢管作水平拉杆（长度2900mm），外伸长度1450mm。按图示要求在结构板面用扣件固定后，在水平杆的一侧安装立杆（下挂一层），在水平杆的下面、立杆内侧安装大横杆，三角架下支撑点在距墙外侧50mm处增加一根通长水平杆，此杆位于外伸水平杆的上面，安装内外斜撑杆，斜撑杆均与大横杆用直角扣件固定。双排钢管脚手架的搭设方法及要求见脚手架施工方案中5.3.25.3.9条。4. 安装斜拉钢筋和斜拉钢丝绳，斜拉钢筋拉紧后双面焊接5d。3.2 注意事项1. 三角形挑架的各个节点之间均应设置扣件连接，内外斜撑杆设置双扣件抗滑移。 2. 三角形挑架上部水平拉杆及底部支杆均应固定牢固，尽量缩短支撑点到墙体或顶板距离，减少杆件受弯矩作用。 3. 锚环采用16HPB钢筋冷弯制作成型，严禁用氧气煨弯，锚环锚入混凝土内的长度应大于25d，预留位置及高度必须准确。4外斜撑节点处每跨设置一道12斜拉筋或d=11mm（6×19-1400级）斜拉钢丝绳每二跨一道，并在该层外墙面上方（2400mm处），利用剪力墙大螺杆穿墙洞进行锚固。拉筋应采用开式CC型索具螺旋扣（即花蓝螺丝；号码为1.3级，允许负荷为13000N）拉紧使其发挥作用，拉筋与脚手架连接部位，应兜住大横杆、小横杆及立杆，外转角部位设置双立杆斜撑和斜拉钢丝绳。5.挑脚手架严禁超载，分段卸载前的搭设高度不得大于设置高度。 各安全措施按脚手架方案中第8条执行。3.3 架体验收三角架搭设完毕必须经过项目部安全部门按照施工方案的要求进行验收，必要时应进行荷载试验，验收合格后方可投入使用。使用过程中要按照相关规定进行各阶段的检查。3.4 安全技术交底脚手架搭设前由安全员根据脚手架施工方案中8条的要求，对作业人员按特种作业的要求进行安全技术交底。4 施工验算4.1 荷载标准值 1.脚手架结构自重g1以每米架高计的构架基本结构杆部件的自重计算基数，查表取为0.1394KN/m。 2.构配件自重g2 木脚手板自重：0.35KN/m2 。 栏杆、挡脚板自重：0.14 KN/m。安全防护设施：密目网0.005KN/m2 (密目网0.003KN/m2，考虑密目网上存留的杂质而增加重量时，按0.005KN/m2计算)。3)施工荷载(仅考虑结构施工取二层) 结构施工:g3=3KN/m2。4)水平风荷载标准值wkwk=0.7 µz·µs·w0式中：µz风压高度变化系数，取1.35µs风荷载体型系数，取1.3(=0.5)=0.65 w0基本风压，北京地区取0.35KN/m2wk=0.7 µz·µs·w0=0.7×1.35×0.65×0.35=0.215 KN/m24.2 小横杆计算: 按简支梁计算，计算跨度L0=1100mm。1.抗弯强度计算:=-抗弯强度-钢材抗弯强度设计值=205N/mm2截面模量W=5.08cm3弯距M=1.2MGK+1.4MQKMGK：脚手板自重产生的弯距MQK：施工荷载标准值产生的弯距g1=1.10×0.75×0.35=0.29KN/mg2=1.10×0.75×3.00=2.48KN/mMGK=1/8g1L02=1/8×0.29×1.102=0.044KN·mMQK =1/8g2L02=1/8×2.48×1.102=0.341KN·mM=1.2MGK+1.4MQK=0.53KN·m=M/W=0.53×106/5.08×103=104.33N/mm2<=205N/mm2。2.挠度计算:=5gL04/384EI-挠度容许挠度=L/150与10mm弹性模量E=2.06×105 N/mm2 惯性距I=12.19cm4=5gL04/384EI=5×2.77×11004/384×2.06×105×12.19×104=2.1mm<=1000/150=6.67mm。结论:小横杆强度、挠度符合要求。4.3 大横杆计算:大横杆承受小横杆传来的集中荷载，它支撑在立杆上，按三跨连续梁计算，计算纵距L。=1500mm。施工活荷载取活载最大计算（计算手册1250页）。1.抗弯强度计算:=W=5.08cm3M=1.2MGK+1.4MQKMGK：脚手板自重产生的弯距MQK：施工荷载标准值产生的弯距g1=0.55×0.35=0.193KN/mg2=0.55×3.00=1.65KN/m跨中:MGK=0.08g1L02 =0.08×0.193×1.502=0.035KN·mMQK=0.10g2L02=0.10×1.65×1.502=0.37KN·mM=1.2MGK+1.4MQK=0.56KN·m支座:MGK=-0.10g1L02 =-0.10×0.193×1.502=-0.043KN·mMQK=-0.117g2L02=-0.117×1.65×1.502=-0.44KN·mM=1.2MGK+1.4MQK=0.67KN·m= =0.67×106/5.08×103=131.89N/mm2<=205N/mm2。2.挠度计算: E=2.06×105 N/mm2 I=12.19cm4=0.677+0.990=0.26+3.29=3.55mm<=1500/150=10.00mm。结论:大横杆强度、挠度符合要求。4.4 立杆稳定性计算：+N=1.2（NG1K+NG2K）+0.85×1.4NQK脚手架结构自重标准值产生的轴向力NG1K=0.1394×14.5=2.02KN构配件自重标准值产生的轴向力NG2K=（0.35×1.5×1.1×3）÷2+0.14×1.5×3+0.005×1.5×14.5=1.61KN施工荷载标准值产生的轴向力总和，内、外立杆按纵距内施工荷载总和1/2取值。NQK=2×3×1.5×1.1/2=4.95KNN=1.2（NG1K+NG2K）+0.85×1.4NQK=1.2（2.02+1.61）+0.85×1.4×4.955=10.25KNl=Lo/iLo=kµh=1.155×1.50×1.45 =2.51m i=15.8mml=2.51×103/15.8=158.9 查表得=0.277 A=489mm2+fMW=0.85×1.4 MWk=0.08KN·m (MWk=0.067 KN·m)=+=75.57+15.74=91.31N/mm2=205N/mm2。结论:立杆稳定性符合要求（立杆与水平杆连接为双扣件）。4.5 搭设高度验算:按组合风荷载时考虑。Hs=mm=106.5m14.5m。H=HS/1+0.001HS=96.24m。结论：故架子搭设高度满足要求。4.6 连墙件计算:按二步三跨计算:2×1.45×3×1.5=13.05m2， No取5.0KN，扣件抗抗滑承载力设计值取8KN。Nl=NLw+NoNLw=1.4·k·AW =1.4×0.215×13.05 =4.88KNNl=Nlw+No =3.93+5=8.93KN8KN 结论：采用2个扣件后连墙件满足要求4.7 三角挑架计算4.7.1 三角挑架计算简图4.7.2 三角挑架计算公式NAC.D=P1tg1+ P2tg2 = P1tg605254”+ P2tg2603354” =0.1207P1+0.5P2NBC=P1/COS= P1/COS605254”=1.0073 P1NBD=P2/COS= P2/COS2603354”=1.1180 P24.7.3 三角挑架稳定性验算按不组合风荷载时考虑，二次悬挑后架体高度15米，由于NBDNBC，计算时NBDI满足要求后NBC必然满足要求，P1按等于P2计算。P2=1.2（NG1K+NG2K）+1.4NQK脚手架结构自重标准值产生的轴向力NG1K=0.1394×14.5=2.02KN构配件自重标准值产生的轴向力NG2K=（0.35×1.5×1.1×3）÷2+0.14×1.5×3+0.005×1.5×15=1.53KN施工荷载标准值产生的轴向力总和，内、外立杆按纵距内施工荷载总和1/2取值。NQK=2×3×1.5×1.1/2=4.95KNP2=1.2（NG1K+NG2K）+0.85×1.4NQK=1.2（2.02+1.53）+1.
