二级公路施工图设计开题报告.doc

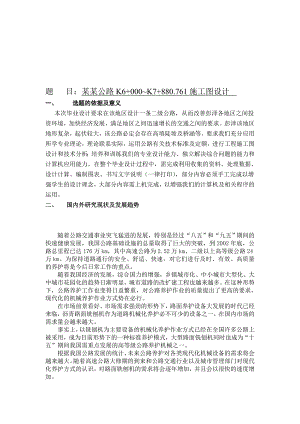

题 目：某某公路K6+000K7+880.761施工图设计 一、 选题的依据及意义本次毕业设计要求在该地区设计一条二级公路，从而改善彭泽各地区之间投资环境，加快经济发展，满足地区之间迅速增长的交通之间的要求。彭泽该地区地形复杂，起伏较大，该公路必定会存在高填陡坡及桥涵等。要求我们充分应用所学专业理论，理论联系实际，运用公路有关技术标准及定额，进行工程施工图设计和技术分析；培养和训练我们的专业设计能力、独立解决综合问题的能力和计算机应用能力。在整个毕业设计过程中，需完成利用收集的资料、处理数据、设计计算、编制图表、书写文字说明（一律打印），部分内容必须手工完成以增强学生的设计理念，大部分内容需上机完成，以增强我们的计算机及相关程序的运用。二、 国内外研究现状及发展趋势随着公路交通事业突飞猛进的发展，特别是经过“八五”和“九五”期间的快速健康发展，我国公路基础设施的总量取得了巨大的突破，到2002年底，公路总里程已达176万km，其中高速公路为2.52万km、二级以上高等级公路24万km。为保持道路通行的安全、舒适、快速，对它们进行及时、有效、高质量的养护将是今后日常工作的重点。随着我国经济的发展，综合国力的增强，乡镇城市化、中小城市大型化、大中城市花园化的趋势日渐明显，城市道路的改扩建工程也越来越多。在这种形势下，公路养护工作也变得日益繁重，对公路养护作业的质量提出了更高的要求，现代化的机械养护作业方式势在必行。在市场前景看好、市场需求强劲的形势下，路面养护设备大发展的时代已经来临，沥青路面铣刨机作为道路机械化养护必不可少的设备之一，在国内市场的需求量会越来越大。事实上，以铣刨机为主要设备的机械化养护作业方式已经在全国许多公路上被采用，成为目前形势下的一种标准养护模式，大型路面铣刨机同时也成为“十五”期间我国需重点发展的高等级公路养护机械之一。根据我国公路发展的统计，未来公路养护对各类现代化机械设备的需求将会越来越大。随着高速公路大修期的到来和公路交通行业以及城市管理部门对现代化养护方式的认识，对路面铣刨机的需求将会逐年增加，并且会以很快的速度增加。国外进口产品尽管性能先进，但价格昂贵、维修服务不便，因此可以预计国产沥青路面铣刨机将具有较广阔的市场前景。国内生产企业应抓住机遇，使国产沥青路面铣刨机尽快形成完整的系列，并不断提高产品的使用性能和可靠性，为用户提供经济、实用、高质量的铣刨机三、 本课题研究内容1.道路设计：平曲线设计、竖曲线设计、横断面设计、交通工程设计、路基路面设计2.桥梁涵洞设计3.路线交叉设计4.施工组织设计具体包括：确定排水系统与防护工程的位置，结构形式和尺寸；确定路基标准横断面和特殊路基横断面的设计方案及沿线路基取土、弃土方案，计算所需土石方数量，并进行调配；路面结构层设计；确定大、中桥桥位，设计方案，结构类型和主要尺寸；确定小桥、涵洞，结构类型和主要尺寸；挡土墙设计；沿线交通设施设计。四、 本课题研究方案（一）需要收集的资料及工具：某某公路K6+000K8+000中的图纸及勘测资料、计算机、Autocad软件、纬地三维道路设计软件、桥梁博士软件、及公路工程各类规范等等。（二）具体设计步骤1、在图纸中用纬地软件选线，确定平曲线走向，并计算平曲线要素，及确定桥涵的位置。2、在纬地软件中进行纵断面拉坡并绘制纵断面图，并计算纵曲线要素。3、进行横断面设计，并计算和调配土方量。4、按照规范选择路基层，并用海地路面结构计算软件计算路面结构层。5、桥梁方案比选并确定方案，用桥梁博士进行桥梁的设计计算，如果有多座桥，需要采用不同的桥型，并设计钢筋用量和计算钢筋数量。6、参考桥涵设计手册，对圆管涵和盖板涵进行设计与计算。7、设计平面交叉时需要绘制等高线或者标明桥面板的高程。8、交通标志标线的规定设计二级路的标志标线。9、根据公路工程人员机械定额规范编制道路、梁梁、涵洞的施工组织设计，并且设计临时设施和临时用地等。五、 研究目标、主要特色、工作进度1.研究目标：对某某公路K6+000K8+000进行二阶段设计，主要包括设计说明书、平纵断面图纸、横断面图纸、路基断面图纸、桥涵图纸及施工图，工程量表格、施工组织设计书等等。2.主要特色：由于二级公路的技术指标要求不高，同时用途较为广泛，本路段设计过多的经过村庄、仓库等经济发展需要的地点。因此采用的曲线较多，同时地形复杂，设计中有高填方与深挖方，地质复杂边坡防护形式也较为复杂，也涉及到了隧道、桥梁、涵洞、挡土墙等构造物的形式。3.工作进度：序号各阶段工作内容起讫日期备注1收集资料11.3.23.5（半周）2路线设计11.3.73.18（二周）3路基、路面设计11.3.214.8（三周）4交通标志、标线设计11.4.114.15（一周）5桥梁、涵洞设计11.4.185.6（三周）6编制施工组织设计11.5.95.20（二周）7编写设计说明书及出图11.5.236.3（二周）8毕业答辩准备及答辩11.6.66.10（一周）六、参考文献1、公路工程技术标准JTG B01-2003；2、公路路线设计规范JTG D20-2006；3、公路路基设计规范JTG D30-2004；4、公路排水设计规范JTJ018-97；5、公路沥青路面设计规范JTG D50-2006；6、公路勘测规范JTJ061-99；7、公路桥涵设计通用规范JTG D60-2004；8、公路钢筋混凝土及预应力砼桥涵设计规范JTG D62-2004；9、公路工程名词术语JTJ002-87；10、公路垢工桥涵设计规范JTG D61-2005；
