书香华苑地下车库工程施工组织设计.doc

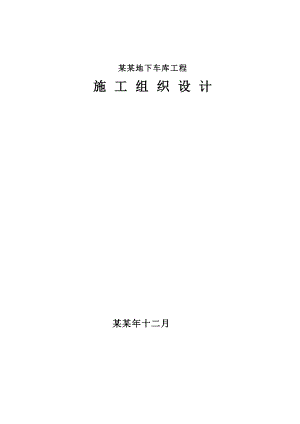

某某地下车库工程施 工 组 织 设 计 某某年十二月目 录一、编制说明二、施工组织机构设置三、施工准备四、施工安排及平面布置五、主要劳动力、机具设备、周转工具配备计划六、施工方案及主要的技术措施七、施工工期、进度计划及保证措施八、质量目标及保证措施九、安全生产、文明施工措施十、 扬尘治理措施十一、冬季施工措施十二、附图及附表一、编制说明1.1编制依据：1.本工程施工招标文件。2.某某地下车库施工图纸。3.施工现场情况。4. 本公司施工力量（人员技术素质、机械设备、工种配置等）5.本公司的管理体系手册、标准工作程序文件及管理体系相关文件。6.国家、地方现行施工规范、标准、规程a.工程测量规范（GB5002693）b.建筑地基基础工程质量验收规范（GB502022002）c.钢筋焊接及验收规范（JGJ1896）d.混凝土工程质量验收规范（GB502042002）e.砌体工程质量验收规范（GB502032002）f.屋面工程质量验收规范（GB502072002）g.装修工程质量验收规范（GB502102002）h.建筑地面工程质量验收规范（GB502092002）i.组合钢模板技术规范（GB502142001）j.建筑工程质量验收统一标准（GB503002001）k.建筑采暖与给排水工程质量验收规范（GB502422002）l.地下工程防水技术规范（GB50108-2001）m.建筑电气工程质量验收规范（GB503032002）n.混凝土强度检验评定标准（GBJ10787）o.建筑机械使用安全技术规程（JGJ3386） 1.2工程概况本工程为天同改造项目-某某地下车库工程，位于某某和平东路以南、跃进路以北、建华大街以西、民心河以东。总建筑面积15422m2 ；层数：-1层；结构形式：框架结构抗震烈度：7度；防水等级：二级。建筑特征：地下一层，层高3.5米，有东西两部分组成。内墙为水泥砂浆墙面，地面有细石混凝土和水泥砂浆两种，顶棚刷涂料；防火门，铝合金门窗；车库出入口坡道顶棚为流线型采光板，将成为某某小区内一道靓丽的风景线。结构特征：框架结构，独立基础和条形基础，埋深-5.3米，柱网为6.4m×6m、5.6m×6m等，框架柱断面（mm×mm）以500×500、400×400为主，框架梁主要有（mm×mm）400×700、300×600。砼等级有C10（垫层）、C30。建筑安装工程：本工程设计有给排水系统、消防系统、照明系统、通风系统等。二、施工组织机构设置2.1组织结构为确保本工程实现一流管理、一流工期、一流质量之目标，成立由总公司组建精悍一流的项目经理部，实行公司、分公司、项目部三级管理。 项目经理部人员配备精明强干，项目经理、项目工程师及专职质检员均为中级以上职称，所有技术管理人员均曾参加过框架结构施工，具有丰富的施工经验。项目经理部设置齐全，职责分工明确，人员选配岗位设置覆盖工程项目。从施工准备、过程运行至竣工交付全过程的全面质量管理和监控，避免职责交叉重叠。2.2项目经理部人员配置 项目经理主管生产调度、施工计划、统计、劳力调配、现场平面控制、文明施工、安全管理及材料管理，设专职质检员1名，专职安全员2名，材料员2名，成本核算员1名。 项目技术负责人负责施工技术、计量、试验、测量工作，设土建技术员、水暖技术员、电气技术员各1名，专职试验员1名，测量放线员1名。 公司每周一召开例会，重点研究施工进度计划，解决施工技术难题、材料、机具设备供应以及质量、安全管理等事宜。2.3项目部主要管理人员业绩项目部主要管理人员名单和主要业绩见项目部管理机构配备情况表。三、施工准备3.1施工技术准备工作3.1.1 及时组织有关人员认真学习施工图纸，领会设计意图，组织图纸会审。3.1.2由技术科组织项目部技术管理人员进行本工程的质量策划，编制施工组织设计及分项工程施工工艺，并在分项施工前进行技术交底，尤其是模板设计、混凝土施工缝的设置。明确本工程的关键工序及特殊工序。根据工程具体情况，制定质量通病预防措施，编制关键工序、特殊工序的作业指导书，进行技术交底，编制本工程各分部分项的详细施工方案，指导施工。3.1.3开工前应熟悉图纸，组织技术交底、办好一次性洽商、加工定货工作，编制工程预算、施工预算、提出工料分析及材料供应计划，做好安全技术交底工作。3.1.4编制项目质量计划及关键工序、特殊工序的作业指导书，进行技术交底。3.2施工材料、机具准备工作。3.2.1编制材料使用计划，落实三大材料并做出材料进场计划，做好模板、水泥、钢筋等材料和堆放场地准备，并组织提前进场。3.2.2提出施工机械的使用计划，组织调拨、购置、运输和安装。3.2.3完成现场临时设施的搭设、做好临水、临电的布置和安装。3.3施工管理准备工作。3.3.1中标后，立即组织调集各类管理人员组成项目经理部，制定管理制度，行使各自职责，作好开工前的各项准备工作。3.3.2邀请建设单位与有关部门接洽，保证施工顺利进行。3.3.3场区内要按照施工总平面布置材料堆放、施工道路、场地排水、施工用水、施工用电、搅拌站等，并尽早搭设材料仓库、机械棚、办公室、食堂等生产、生活临时设施，并应做好防火、防雨雪、防电设施。3.3.4完成合同签约，组织有关人员熟悉合同，保证双方按合同条款执行。3.4安全用电措施在现场配室外设置总配电箱，供电线路采用电缆暗设，接至各用电设备，线路除生活区的照明用电采用架空线路外，施工现场内的动力、照明用电均采用铁管埋地铺设，地面上设置配电箱。现场的室外照明、塔式起重机设专线供电。按施工组织设计和技术图纸要求架设安装供电线路和电气设备。电工要持证上岗，认真履行岗位责任制。严禁非电工人员私自拉线、接线，违者按情节轻重给予处罚。随着工程进展，不用的施工机具、线路要及时拆除。临建内不许使用100w 以上大灯泡、电热设备，因工作需要使用电热设备时要有专人看护，人离开时必须切断电源，以防止发生火灾。氧气、乙炔气等可燃性气体，要远离配电箱使用，以防被电火花引燃引爆。一旦电气设备失火，要立即切断电源，并用气体灭火器扑救。进入雷雨季或遇恶劣天气，要认真检查供电线路和设施，发现隐患及时处理以防触电事故发生。3.5工程所用材料需做复试的钢筋、水泥、砂、碎石、外加剂等材料，更应尽早采购，并送试验室试验，砼、砂浆须提前进行试配。3.6根据施工进度及工程量合理地安排劳动力计划，特别是特殊的作业人员，要提前向分公司劳资科上报需用量计划，以便能合理调配劳动力。四、施工安排及平面布置4.1施工安排4.1.1工程总体目标质量目标：合格工期目标：总日历天数187天，计划2007年12月28日开工，2008年6月30日竣工。 安全目标：杜绝重伤事故，轻伤事故频率控制在3以内，认真做好安全文明施工。4.1.2施工规划及施工顺序按照先基础后主体，先深后浅的原则安排施工生产。砼施工采用商品砼，垂直运输采用泵送浇筑。主体施工中水、电预埋、预留同步进行，各作业班组进行交叉作业，以充分利用作业面。4.1.2劳力的配置根据本工程的特点和不同阶段劳动力配置，主要以木工、混凝土工、钢筋工为主，主体阶段最高峰配备木工90人，混凝土工40人，钢筋工75人，瓦工50人，其他配合工种 53人。具体劳动力安排见劳动力安排计划表。4.1.3工期安排：本工程总工期为187天，计划2007年12月28日开工，到2008年6月30日竣工，详细施工计划见进度计划。4.2施工平面布置4.2.1施工总平面布置及施工道路详见施工平面布置图。4.2.2在两个车库的中间设置钢筋集中加工区，钢筋加工工具两套。4.2.3在现场设一总配电柜，各用电点设配电盘，引线均用胶皮电缆。4.2.4现场设JS350搅拌机二台，用于零星砼及装修阶段砌筑及抹灰砂浆搅拌。4.2.5场地排水在施工现场做不小于2%的有组织排水，进入现场施工道路后，将水排入马路边水沟内。4.2.6 搅拌机棚及主道路入口处设置沉淀池用于机具设备清洗泥浆沉淀之用。五、主要劳动力、机具设备、周转工具配备计划5.1主要劳动力安排计划部位工种 基 础主 体装 修钢 筋 工6075木 工 45 9060砼 工2540瓦 工2050电 焊 工12123架 子 工6206机 械 工464水 暖 工41010电 工41010抹 灰 工90油 工305.2主要机具需用计划表序号名 称型 号数量功率（KW）备 注1挖掘机22自卸汽车63布料杆套24砼泵车IPF185B1砼垂直运输5钢筋调直机CJ41421×1.56钢筋切断机GR40121×1.57钢筋弯钩机WJ4021×1.58卷扬机TGK22×7.512T9普通电焊机AX3-30021×2010电锯11×5.511经纬仪DT2112水准仪S3113振捣棒22×1.514平板振动器22×0.515平刨116气压焊117打夯机HW6066×1.518输送泵HBT6025.3主要周转工具配备序号材料名称数量备注1竹胶合板5000m2用于现浇板2组合钢模板2500m23可调桁架4300套楼板支撑4钢顶柱5500根楼板支撑5钢架管4000根支撑、外脚手脚、防护6脚手板900块六、施工方案及主要的技术措施6.1工程测量 本工程的施工测量包括工程定位测量（复测）、基槽及各层放线测量等，各阶段测量需编制详尽的作业指导书或技术交底，明确设备、人员、方法，建立相应的质量记录。 定位测量实行初测、复测、检测验收三级测量制，其它测量实行初测、复测和工序复核测量制度。6.1.1轴线控制 依据建设单位提供的坐标，结合现场情况，确定测设路线，进行图上作业，编制出确实可行的测设控制方案，根据方案现场测出建筑物四角坐标点，经规划、设计、监理、甲方共同验收后再分别测设其它主要控制轴线，并在其延长线上设置半永久性轴线控制桩。6.1.2标高传递 据甲方提供的水准点在施工场地适宜地带增设半永久性水准控制点，利用水准仪将高度引测至基槽内，地上部分则在墙柱表面弹出 +500标高线作为控制线。楼层标高传递时，应沿测定的标高起始线垂直量出各楼层的施工标高，不得进行逐层传递标高。各楼层标高施测后，实施复测制度。6.2土方工程6.2.1施工准
