中铁.塔米亚高大模板支撑系统专项施工方案.doc

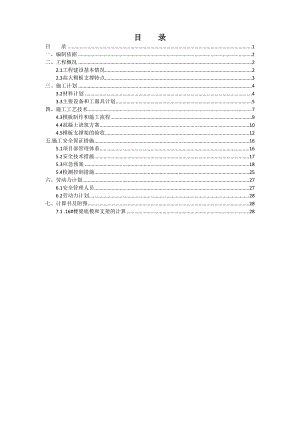

目 录目 录1一、编制依据2二、工程概况22.1工程建设基本情况22.3高大模板支撑特点3三、施工计划43.2材料计划43.3主要设备和工器具计划5四、施工工艺技术74.3模板制作和施工流程94.4混凝土浇筑方案104.5模板支撑架的验收12五.施工安全保证措施165.1项目部管理体系165.2安全技术措施175.3应急预案185.4检测控制措施25六、劳动力计划276.1安全管理人员276.2劳动力计划28七、计算书及附图287.1 .16#楼梁底模和支架的计算28某某小区二期工程16#楼高大模板支撑系统专项施工方案 一、编制依据本方案编制的主要国家规范、行业标准、地方标准依据如下：1.1、建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）；1.2、建筑施工模板安全技术规范(JGJ162-2008)；1.3、建设工程高大模板支撑系统施工安全监督管理导则建质2009254号文1.4、混凝土模板用胶合板（GB/T17656-2008）1.5、木结构设计规范（GB50005-2003）1.6、关于进一步加强建设工程模板支撑体系安全管理的通知（成建安监发（2012）19号文）；1.7、建筑施工高处作业安全技术规范（JGJ8091）；1.8 建筑结构荷载规范（GB50009-2012）；1.8、混凝土结构工程施工质量验收规范（GB50204-2002(2011版)）；1.9、钢结构设计规范（GB50017-2003）；1.10、混凝土结构设计规范（GB50010-2010）1.11、危险性较大的分部分项工程安全管理办法建质200987号1.12、建筑施工安全检查标准JGJ59-20111.14、甲方提供的审查合格的施工图纸；1.15、经甲方审批合格后的施工组织设计。二、工程概况2.1工程建设基本情况工程名称：某某住宅小区二期工程工程地点：某某市某某县犀浦镇五粮村建设单位：某某国创置业有限公司设计单位：某某省天拓建筑设计有限责任公司监理单位：某某现代建设咨询监理有限公司施工单位：某某铁路房屋建筑公司工期要求：2.2设计概况建筑概况特征序号项目名称内 容1总建筑面积总建筑面积.05；其中16#楼13845.92层数及总高度16#楼计11层，总高度52.3m；3耐火等级一类高层办公（一级）4防水等级级5设计使用年限一类高层建筑50年6高程±0.000相当于绝对高程523.50m。2.3高大模板支撑特点本工程（见附图）根据建设部建质200987号文中“混凝土构件模板支撑高度超过8m，搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上”要求，对本工程部分梁按超过一定规模的危险性较大工程安全专项施工方案编制。本工程高支模主要分布在16#楼，（见附图）具体分布在以下区域：16#楼10层板面至出屋面层A轴至G轴交2轴至5轴（见附图） 该高支模架搭设于16#楼地上10层顶板楼面（楼面标高为40.20m）。出屋面层为板顶标高48.80m.地面积约为461.16;从10层顶板楼面至出屋面层总搭设高度为8.6m。主体为框架结构，屋面板厚为120mm厚，标高48.800m矩形梁最大为500mm×1500mm。该区域高支模为超高支模架。10层顶板梁板砼强度等级均为C30。本工程超高超限支模架立杆基础的处理：立杆基础为混凝土楼面，根据支模架搭设高度和钢管长度进行立杆接长后，上部200mm内需调节长度采用可调顶托，上顶托置双钢管作承重横杆。立杆自由高度300mm范围内搭设水平杆。立杆底部设置50厚垫板（见附图）。三、施工计划3.1施工进度计划:3.1.1； 16#楼高大支模架施工进度计划：工序名称持续时间开始完成模板支架搭设5天2013.9.152013.9.20梁板柱模板安装2天2013.9.212013.9.22梁板柱钢筋绑扎2天2013.9.232013.9.24砼浇筑1天2013.9.242013.9.25砼养护28天2013.9.252013.10.22注：施工进度计划横道图附后3.2材料计划本工程所需模板、木方的材料周转计划如下表：序号材料数量备注1模板100015厚胶合板2木方150m3100×50mm3钢管7500m48.3×3.64扣件8000万个直角扣件、对接扣件、十字扣件5顶托400个支模架顶部可调顶托6木垫板500个立杆底垫模（通长×200×50）714螺杆1500个梁加固、柱箍8山型卡3000个梁加固9水平兜网400张安全防护10密目网400张安全防护材料技术要求:本工程全部采用钢管脚手架（扣件式）搭设支撑体系。支模的纵横杆、内外立杆等均选用48.3×3.6钢管（计算书按48×3.0mm），模板采用15厚胶合板，背楞方木尺寸为50×100mm（计算书按45×95mm），梁底顶撑为可调节U形钢支托。2、杆件材质要求：钢管应符合国家标准GB/T13793或GB/T3091。钢管表面应平直，不应有裂纹分层和硬弯，两端面切斜的偏差<1.7mm；壁厚允许偏差-0.36 mm，外径允许偏差<-0.5 mm，且必须涂防锈漆进行防锈处理，钢管内外两面的锈蚀深度之和不得>0.50 mm，且必须涂防锈漆进行防锈处理。3、扣件为杆件的连接件，用可煅铸铁铸造，扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；应保证与钢管扣件接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；当扣件夹紧钢管时，开口处的最小距离应不小于5 mm； 4、顶托必须逐个检查，对存在螺纹滑丝等现象的一律不得使用。凡开裂破损的一律不得使用。3.3主要设备和工器具计划合理配备及使用先进的施工机械是对工程质量、工程进度的可靠保证，机械设备应根据工程实际需要进行配置，机械设备进场后，必须严格按照公司整合体系文件的要求进行设备验收及鉴定工作，确保设备投入的先进性及可靠性，满足施工需要。 根据本工程的具体情况，施工机械配备计划详见下表：序号机械或设备名称型号规格数量国别产地制造年份定额功率计划进场时间1塔吊QTZ801台某某08年60KW2砼输送泵HBT801台90KW4钢筋切断机QJ402台山西07年7.5 KW5钢筋弯曲机WJ402台江西07年2.8KW6钢筋对焊机UN-1001台上海08年100KVA7台锯MJ-2632台某某06年2.2KW8电焊压力焊机MH-363台上海07年20KW9压刨MY-1001台某某08年1.8KW10电焊机交流/直流2台上海09年20KVA11气割机具1套上海08年12插入振动设备5套某某10年14平板振动设备1台某某09年2KW15潜水泵PE-2021台某某11年2KW16人力手拉车10辆某某10年17布料机1某某B、检测仪器、设备投入计划：名 称规格型号数量备注全站仪DM1031台全过程经纬仪J61台全过程水准仪S22台全过程红外线水准仪1台全过程激光垂直仪DZJ21台全过程钢卷尺50m4把全过程钢卷尺5m10把全过程磅 秤TGT-10006台全过程砼试模10×10×1010组全过程靠 尺2m4把全过程对讲机6部全过程砼回弹仪1台全过程力矩扳手4把全过程游标卡尺3002把全过程线坠1kg+0.5kg只8全过程四、施工工艺技术为满足计算与实际施工要求做如下统一： 1、梁纵向立杆间距800mm、横向间距梁宽+300mm，梁两侧楼板立杆间距800mm×800mm，步距1.5m，立杆48.3×3.6，立杆受力传递至八层（高大支模架部位下二层的模板不拆除）。2、梁侧模板以500mm×1500mm梁侧支模板为标准，梁高减小时，螺杆相应减少。4.2施工构造措施4.2.1立杆；楼板满堂支撑架立杆间距800mmx800mm，超限梁两侧立杆间距为梁宽+300mm=800mm，且在梁底加设两根承重立杆。钢管立柱底部应设垫木和底座，高大模板支架立杆受力从搭设楼地面依次传递至下一层楼板（原支模板架在高大支模架处不拆除）。 顶部应设可调支托，其螺杆伸出钢管顶部不得大于200mm，螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。 立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。严禁将上段的钢管立柱与下段钢管立柱错开固定于水平拉杆上。梁和板的立柱纵横向间距应相等或成倍数。 4.2.2、扫地杆；4.纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；按纵下横上的顺序设置扫地杆。扫地杆与上层水平拉杆之间的间距小于1.5m。4.2.3、水平杆；水平拉杆间距小于等于1.5m并均匀搭设，主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：a、对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头至最近主节点的距离不宜大于纵距的确1/3；b、搭接长度不应小于1m，应等距离设置3个旋转扣件固定，端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。4.2.4、剪刀撑；在架体外侧周边及内部纵、横向每5跨（且不小于3米），由底至顶设置连续竖向剪刀撑，剪刀撑宽度为5跨；在竖向剪刀撑顶部交点平面、扫地杆设置层设置水平剪刀撑；根据JGJ 130-2011 建筑施工扣件式钢管脚手架安全技术规范水平剪刀撑至架体底平面距离与水平剪刀撑的距离不宜超过6米，故在中间加设一道水平剪刀撑，剪刀撑宽度为3-5米，位置详见附图。剪刀撑的构造应符合下列规定： a、大梁两侧必须设置竖向剪刀撑b、剪刀撑斜杆与地面倾角宜在45°60°之间。倾角为45°时，剪刀撑跨越立杆的根数不应超过7根；倾角为60°时，则不应超过5根； c、剪刀撑斜杆的接长应采用搭接；d、剪
