烟台某小区项目QTZ40塔吊基础施工方案(附图表、验算).doc

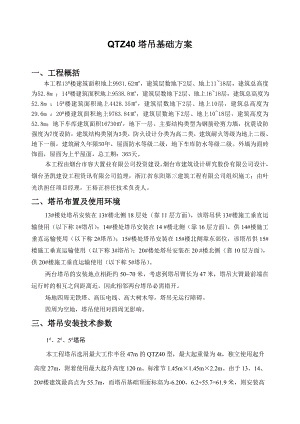

QTZ40塔吊基础方案一、工程概括本工程13#楼建筑面积地上9931.62，建筑层数地下2层、地上1118层，建筑总高度为52.8m ；14#楼建筑面积地上9538.8，建筑层数地下2层、地上1618层，建筑总高度为52.8m ；15#楼建筑面积地上4428.35，建筑层数地下2层、地上10层，建筑总高度为29.6m ；20#楼建筑面积地上9783.84，建筑层数地下2层、地上1018层，建筑高度为52.8m；地下车库建筑面积16730，地下一层。主要结构类型为钢筋砼剪力墙，抗震设防强度为7度设防，建筑结构类别为3类，防火设计分类为高二类，建筑耐火等级为地上二级、地下一级，建筑耐久年限50年，屋面防水等级二级，地下车库防水等级二级。外墙为面砖饰面，屋面为上平屋面，总工期：365天。本工程由烟台市容大置业有限公司投资建设，烟台市建筑设计研究股份有限公司设计，烟台圣凯建设工程资讯有限公司监理，浙江省东阳第三建筑工程有限公司组织施工；由叶光洪担任项目经理，王裕正担任技术负责人。二、塔吊布置及使用环境13#楼处塔吊安装在13#楼北侧18层处（靠11层方面），该塔吊供13#楼施工垂直运输使用（以下称1#塔吊）；14#楼处塔吊安装在14 #楼北侧（靠16层方面），供14#楼施工垂直运输使用（以下称2#塔吊）；15#楼处塔吊安装在15#楼北侧靠东部位，该塔吊供15#楼施工垂直运输使用（以下称3#塔吊）；20#楼处塔吊安装在20 #楼北侧（靠10层方面），供20#楼施工垂直运输使用（以下称5#塔吊）。两台塔吊的安装地点相距约5070米，考虑到塔吊臂长为47米，塔吊大臂最前端在运行时的相互之间距离近，因此相邻两台塔吊必需错开。场地四周无铁塔、高压电线、高大树木等，塔吊无运行障碍。四周为空地，塔吊使用对四周无影响。三、塔吊安装技术参数1#、2#、5#塔吊本工程塔吊选用最大工作半径47m的QTZ40型，最大起重量为4t，独立使用起升高度27m，附着使用最大起升高度120 m。标准节1.45m×1.45m×2.2m。由于13、14、20#楼建筑最高点为55.7m，而塔吊基础顶面标高为-6.200，6.2+55.7=61.9米，则安装高度要有68.2米。该型号吊为直固式，附墙采用两点附着，三角支撑固定。根据产品使用说明书可知：塔机最大独立高度为27m，附着时塔机最大自由高度为18m，最大附着高度120m。第一道附着装置高度为离塔吊基础顶面22m，在楼5层顶部标高+16m处附墙，第二道附着装置比第一套的位置高14.5m，塔吊共附着4次，安装高度达到68.2米，可满足施工需要。各附着点距离附着点标高最大安装高度备 注第一道附着22m（距基础顶）+16m34m附着时最大自由高度为18m第二道附着14.5m+30.5m48.5m第三道附着14.5m+45m63m第四道附着14.5m+59.5m77.5m3#塔吊3#塔吊选用最大工作半径47m的QTZ40型，最大起重量为4t，独立使用起升高度27m，附着使用最大起升高度120 m。标准节1.45m×1.45m×2.2m。15#楼建筑最高点为32.5m，15#楼塔吊基础顶面标高在-6.2m，6.2+32.5=38.7米，则安装高度要有45米。该塔吊为直固式，附墙采用两点附着，三角支撑固定。根据产品使用说明书可知：塔机最大独立高度27m，附着时塔机最大自由高度为18m，最大附着高度120m。第一道附着装置高度为离塔吊基础顶面22m，在楼5层顶部标高+16m处附墙，第二道附着装置比第一套的位置高14.5m，塔吊共附着2次，安装高度达到45米，可满足施工需要。各附着距离附着点标高最大安装高度备 注第一道附墙22m（距基础顶）16m34m附着时最大自由高度为18m第二道附墙14.5m+30.5m48.5m四、基础地质报告根据山东烟台东海岸.书香府第工程岩土工程勘察报告所述的工程地质情况，整个场地的地质情况比较均匀，塔吊所处位置地质情况如下表：土层编号及名称地基承载力特征值fak（kpa）压缩模量Es(Mpa)土工试验经验值第1层素填土 第2层粉质粘土2207.3第3层角砾混粉质粘土2507.3第4层全风化变粒岩25020（Eo）第5层强风化变粒岩50070（Eo）第6层中风化变粒岩1100塔吊基础所处位置土质较好，基础埋置位置6.20米。相应深度的地基承载力为220 kPa，可以直接承受塔吊及基础产生的荷载，直接用第2层土层粉质粘土做为持力层设置塔吊基础。五、施工基础施工及验收要求塔吊基坑要挖至与建筑物基础同一土层，确保基础持力层的承载力符合要求。基坑挖好，经过验收后浇筑C15砼垫层。基础梁钢筋模板安装完成，要对基础梁的长度、截面尺寸、配筋等进行检查，并经监理单位验收合格，办理隐蔽手续后，浇注C35基础混凝土，留置混凝土试块。塔吊安装时，要先对基础进行验收。六、塔吊基础计算书1、设计说明：(1) 塔吊安装高度为1#、2#、5#塔吊68.2米，3#塔吊45米；(2) 塔吊基础采用天然土层作为持力层， fk=220kpa；(3) 1#、2#、5#塔吊基础设计为十字交叉梁基础，3#塔吊基础设计为方形独立基础；(4) 塔吊承台砼强度等级为C35。2、设计依据：(1) 建筑结构荷载规范GBJ9-87；(2) 高耸结构设计规范GBJ135-90；(3) QTZ40塔式起重机安装使用说明书；(4) 混凝土结构设计规范GBJ10-89；(5) 本工程的地质勘探资料。风荷载倾覆力矩计算计算工况：在塔吊升至最大独立高度27m时，风荷载产生的倾覆力矩最大；附墙后，附着杆以上最大自由高度18米，产生的风荷载倾覆力矩较小，且通过附着杆作用到建筑物上。所以选择最大独立高度27m时的工况进行计算。根据建筑结构荷载规范及高耸结构设计规范，有山东烟台地区=0.40 kN/m；塔吊计算高度H=27m，地面粗糙度类别：B类 田野乡村， 风荷载高度变化系数z：1.42 ；塔吊挡风系数f=0.2，塔身主弦杆d=121mm，查高耸结设计规范有：0.006所以 故=0.7´2.7=1.89；=1.1；=1.0。=1.0´1.89´1. 42´1.1´0.4=1.18kN/m2；风荷载产生的水平力：w=´f´b´H=1.18´0.2´1.5´27=9.558kN。风荷载产生的倾覆力矩M1= 0.5´w´H=0.5´10.45´27=129.03kN.m；十字交叉梁基础设计计算:根据QTZ40塔机使用说明书塔机其受力如下:N(垂直力)塔机自重:240KNM(倾覆力矩)620KN·MF(水平力)61KN 最大起重量F1 40KN基础底面积A= 5.7+（5.7-1.0） ´1.0 + (2.486×1.243)/2×4=10.4+6.18=16.58m2基础自重：Q=25´16.58´1.2=498.96 kN。5、地基承载力计算Mmax(最大倾覆力矩标准值)=620+129.03+61×1.2=822.23kN·m，倾覆力矩由砼梁承担。Pmax=280´1.2 + 498.96´1.2=778.96KN基础梁截面为b´h=1000´1200。基础埋置深度-6.28m。地基承载力按下式计算（建筑地基基础设计规范式5.2.2）=+-+=+-+=0.475+15.5-0.08+0.213=16.188W1=16.188/2.85=5.68=-bhxLx2-=50.52-2.08-3.9-0.035=44.504W2=44.504/2.37=18.8Pkmax=（Fk + Gk）/ A + Mk / W=778.96/16.58+ 822.23/5.68=46.98+144.75=191.73kpa 1.2 fa=240 Kpa地基承载力满足要求，可以直接在开挖地基上浇注塔吊基础。6承台梁计算基础梁截面为b´h=1000´1200，砼强度等级为C30。Mmax(最大倾覆力矩标准值) =822.23kN·m，倾覆力矩由砼梁承担。上述弯矩和垂直力作用在整个基础上，单根基础梁承受的最大弯矩为：P1= （Mmax / 2） / L =（822.23 / 2 ）/ 2.053=200.25KN在上部弯距作用下，最底部标准节固定点处最大弯距为：此图中的2121应该是应试是1.574(图和计算数据对不起不，重新画过)200.25×（2.050+1.574）×1.5745.2=219.7KN.m基础梁： h=1.2m b=1.0m a=0.05mh0=h-a=1200-50=1150mmC30混凝土强度设计值fc=14.3N/mm2，II级钢fy=300 N/mm2（1）梁跨中钢筋计算:s=1.2M/（fc×b×h02）=（1.2×219.7×106）/（14.3×1000×11502）=0.0139=1-（1-2×s）0.5=0.014As=bh0fc / fy=0.014×1000×1150×14.3/300=767mm2实配818，As=2290mm2，可以满足要求。基础梁上下各配钢筋818。（2）承台梁抗剪计算：混凝土梁斜截面上的最大剪力设计值Vc=0.07´fc´b´h0Vc=0.07´14.3´1000´1150´10-3 =1151.2 KN > Vmax = 611.4 / 1.934 = 316KN按构造配置箍筋即可，实际配置10200，可满足要求。七、附 墙1、附着预埋铁件制作安装按使用说明书提供的附墙件做法，本工程采用如下的附墙方案：每个附墙点内墙面采用1块400×500mm钢板（=20mm），和外墙钢板之间用6个M24穿墙螺栓固定在剪力墙上，外墙上的钢板上由生产厂家提供，上面的耳板焊接、预留销孔等工作都在车间完成，其板材强度、焊缝等在此不作验算，现场只需要提供内墙面上用的钢板。刚性附着及附着杆塔机刚性附着两端都采用轴销连接，轴销连接中的孔径为60+0.1mm，销轴为60mm。附着杆为生产厂家定型制作，其强度和稳定性在此不作验算。八、附塔吊基础图方形基础计算书一、参数信息塔吊型号：QTZ40， 塔吊起升高度H：27.00m，塔身宽度B：1.45m， 基础埋深d：0.00m，自重F1：240kN， 基础承台厚度hc：1.20m，最大起重荷载F2：39.2kN， 基础承台宽度Bc：4.50m，混凝土强度等级：C35， 钢筋级别：III级钢，额定起重力矩：400kN·m， 基础所受的水平力：6130kN，标准节长度a：2.2m， 倾覆力矩：.68主弦杆材料：角钢, 宽度：140mm，所处城市：山东烟台市， 基本风压W0：0.55kN/m2，地面粗糙度类别：B类 田野乡村，
