湖南某小区高层商住楼临时用电施工方案(附示意图).doc

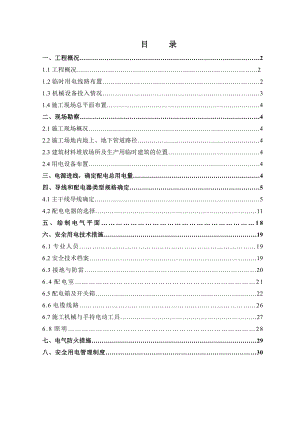

目 录一、工程概况21.1工程概况2 1.2临时用电线路布置21.3机械设备投入情况31.4施工现场总平面布置4二、现场勘察42.1施工现场概况42.2施工场地内地上、地下管道路径42.3建筑材料堆放场所及生产用临时建筑的位置42.4用电设备布置4三、电源进线，确定配电总用电量4四、导线和配电器类型规格确定54.1主干线导线确定54.2配电电器的选择11五、绘制电气平面18六、安全用电技术措施196.1专业人员196.2安全技术档案196.3接地与防雷206.4配电室216.5配电箱及开关箱226.6电缆线路266.7施工机械与手持电动工具276.8照明28七、电气防火措施29八、安全用电管理制度30一、工程概况1.1工程概况：本工程位于某某市某某北路以东、佑母塘路以北、谷岳路以南、支路八以西，由11#、12#、13#、14#、底商1-4#栋及地下车库组成。11#栋地上1+33层，高度99.40m； 12#栋地上34层，高度99.15m； 13#栋地上1+33层，高度99.20m；14#栋为地上1+33层，高度99.80m；物管用房社区办公底商1#栋为4层，高度14.9m，建筑面积3442.81；底商2#栋为2层，高度9.9m，建筑面积1311.4；底商3#栋为2层，高度9.9m，建筑面积1361.92；商务办公及底商4#栋为1+10层，高度42m，建筑面积10069.37 ； 地下室一层，建筑面积24383；其中人防结构为7952。本工程总建筑面积约m2。1.2临时用电线路布置：开关箱分配电箱总电源用电机具总配电箱本工程其临时施工用电方案示意如图。 电源从整个场区的总配电房接入，根据施工现场实际情况和施工总平面布置图，整个施工现场分五个主干线供电。各支线由主干线引接，为保证供电的可靠性施工用电线路采用三相五线制，系统在配电房总配电箱内将零线作重复接地，并设专用接地PE线，与建筑防雷接地网连接。施工现场的总配电箱，分箱和开关箱设置二级漏电保护器，开关箱内采用一机一闸一保护。具体详见施工现场临时用电布置图。1.3机械设备投入情况：本工程根据施工组织设计及现场实际，分五个主干线供电，其中11#栋、12#栋、物管用房底商1#栋为一线路；13#、14#栋底商2#3#栋为一线路；商务办公楼4#栋、14#栋及南区办公、生活区为一线路；6#8#栋为一线路；9#、10#栋及北区劳务办公、生活区为一线路，地下室顶板完成后将钢筋棚、木工棚移至地下室顶板上。拟入使用主要施工机械功率表工种用电设备 名称数量规格型号单机负荷（KW）总功率砼机械砼输送泵8台HTB80110KW880KW砂浆搅拌机13台3505.5 KW71.5KW平板振动器4台ZB111.1KW4.4KW插入式振动器10台ZX501.1KW11KW钢筋机械对焊机4台UN1-100100KVA400KVA电渣压力焊机8台BX3-50038KVA304KVA电焊机8台BX3-30021KVA168KVA钢筋切割机8台GQ40-12.2KW17.6KW钢筋弯曲机8台GW403KW24KW木工机械圆盘锯8台2.2KW17.6KW冲击电钻12台1.2KW14.4KW 手电钻10台0.55KW5.5 KW垂直运输机械塔吊10台TC5610 55.5KW555KW物料提升机5台8KW40KW施工电梯9台 2T12KW108KW机修房清水泵10台1.5KW15KW污水泵10台1.2KW12KW民工宿舍区生活用电约50KW 1826.0KW +872KVA1.4施工现场总平面布置：机械设备、建筑物位置及相互关系、距离见施工总平面布置图。二、现场勘测2.1施工现场概况：本工程北临谷岳路，东临支路八，南临佑母塘路，西临某某北路。工程建筑二期西区用地幼儿园旁设一台1000KVA变压器、一台800KVA变压器，我项目施工临时用电从变压器接入配电房，再接入我项目部二、三级配电箱。2.2施工场地内地上、地下管道路径：本工程施工场地内管道、管线，对本工程建设无大的影响。2.3建筑材料堆放场所及生产用临时建筑的位置：见施工总平面布置图。2.4用电设备布置：见施工总平面布置图。三、电源进线，确定配电总用电量施工临时用电采用三相五线制，其中施工现场在用电高峰期总用电量。P1=1826 电动机额定功率(KW)P2=872 电焊机额定功率(KVA)施工现场照明用电量比较少，可按动力用量的10%估算。P =1.10 (K1P1/COS+ K2P2)COS电动机的平均功率因素K1=0.5 K2 =0.5 COS=0.80 P=1.1*（0.5*1826/0.80+0.5*872）=1734.98kVA其主干线导线的允许电流选择该路线工作电流为：I=KP3 V COS=0.5*1734.98*1000/(1.732*380*0.80)=1647.57A以上用电量计算为用电高峰期最大用电量， 1800kVA变压器能满足施工用电要求。四、导线和配电器类型规格确定4.1主干线导线确定：4.1.1由变压器接入施工现场总配电房的1#总配电屏（用于11#、12#栋及物管用房底商1#栋）。1#总配电屏用电设备用电设备 名称数量规格型号单机负荷（KW）总功率砼机械砼输送泵2台HBT80110220KW钢筋加工棚对焊机2台UN1-100100KVA200KVA钢筋切割机1台GQ40-12.2KW2.2KW钢筋弯曲机1台GW403KW3KW木工加工棚圆盘锯2台2.2KW4.4KW11#、12#栋及底商1#栋楼层用电电焊机2台BX3-30021KVA42KVA电渣压力焊机2台BX3-50038KVA76KVA冲击电钻2台1.2KW2.4KW 手电钻2台0.55KW1.1 KW平板振动器2台ZB111.1KW2.2KW插入式振动器3台ZX501.1KW3.3KW砂浆搅拌机4台3505.5 KW21.0 KW垂直运输机械施工电梯2台 SCD20012KW24KW塔吊2台TC5610 55.5KW111.0KW物料提升机1台8KW8KWP1=402.60 电动机额定功率(KW)P2= 318 电焊机额定功率(KVA)施工现场照明用电量比较少，可按动力用量的10%估算。P =1.10 (K1P1/COS+ K2P2)COS电动机的平均功率因素取值0.80K1=0.5 K2 =0.6 P = 1.1*（0.5*402.6/0.80+0.6*318）=486.67KVA其主干线导线的允许电流选择该路线工作电流为：K=0.5I=KP3 V COS=0.5*486.67*1000/(1.732*380*0.80)=462.15A经查表，选用1根185mm2的YJV型塑料铜芯电缆能满足施工要求。4.1.2由变压器接入施工现场总配电房的2#总配电屏(用于13#、14#栋及底商23#栋)。2#总配电屏用电设备用电设备 名称数量规格型号单机负荷（KW）总功率砼机械砼输送泵2台HBT80110220KW钢筋加工棚对焊机2台UN1-100100KVA200KVA钢筋切割机1台GQ40-12.2KW2.2KW钢筋弯曲机1台GW403KW3KW木工加工棚圆盘锯2台2.2KW4.4KW13#、14#栋及底商23#栋楼层用电电焊机2台BX3-30021KVA42KVA电渣压力焊机2台BX3-50038KVA76KVA冲击电钻2台1.2KW2.4KW 手电钻2台0.55KW1.1 KW平板振动器2台ZB111.1KW2.2KW插入式振动器3台ZX501.1KW3.3KW砂浆搅拌机4台3505.5 KW21.0 KW垂直运输机械施工电梯2台 SCD20012KW24KW塔吊2台TC5610 55.5KW111.0KW物料提升机2台8KW16KWP1=410.6 电动机额定功率(KW)P2= 318 电焊机额定功率(KVA)施工现场照明用电量比较少，可按动力用量的10%估算。P =1.10 (K1P1/COS+ K2P2)COS电动机的平均功率因素取值0.80K1=0.5 K2 =0.6 P = 1.1*（0.5*410.6/0.80+0.6*318）=492.17KVA其主干线导线的允许电流选择该路线工作电流为：K=0.5I=KP3 V COS=0.5*491.17*1000/(1.732*380*0.80)
