海南某多层框剪结构行政办公楼建筑节能专项施工方案.doc

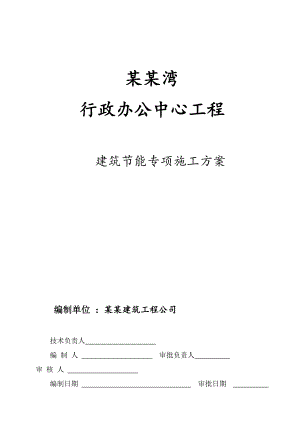

某某湾行政办公中心工程建筑节能专项施工方案编制单位 ：某某建筑工程公司技术负责人编 制 人 审批负责人审 核 人 编制日期 审批日期 目 录第1章 编制依据1第2章 节能工程设计概况12.1墙体节能工程22.2屋面节能工程22.3热桥做法22.4门窗做法2第3章 施工部署33.1 组织机构33.2质量目标33.3节能目标33.4施工准备工作33.5施工阶段工作43.6竣工验收工作4第4章 施工计划54.1 技术准备54.2 材料计划54.3 施工机具计划64.4 劳动力计划7第5章 主要施工方法和施工要点74.5 平屋面节能做法75.1.1工程概况75.1.2材料选择75.1.3施工方法：75.1.4成品保护155.1.5屋面节能工程质量控制措施155.2节能门窗工程165.2.1施工准备165.2.2门窗制作加工165.2.3铝合金门窗安装165.2.4门窗工程质量控制措施175.3墙体节能工程185.3.1施工准备195.3.2三排孔混凝土空心砖砌筑形式195.3.3三排孔混凝土空心砖墙砌筑要点195.3.4三排孔混凝土空心砖砌体允许偏差205.3.5墙体节能工程质量的预控与控制要点205.3.6成品保护215.3.7安全措施21第6章 质量保证措施226.1质量保证体系226.2质量保证措施226.3质量标准及验收236.3.3门窗工程276.3.4质量通病防治措施286.3.5节能墙体工程质量问题及防治措施286.3.6节能屋面工程质量问题及防治措施286.3.7节能门窗工程质量问题及防治措施30第7章安全文明施工保证措施317.1组织保证317.3文明施工措施33第8章环保及职业健康管理措施348.1环境保护措施348.2职业健康安全管理措施34第9章 季节性施工管理措施34第十章 施工安全技术措施34第1章 编制依据一、建设单位提供的某某湾行政中心工程设计图纸，由深圳市筑博工程设计有限公司设计；建筑节能设计参数表。二、相关技术规范规程1、公共建筑节能设计标准海南省实施细则(DBJ15512007)2、建筑节能工程施工质量验收规范（GB504112007）3、建筑工程施工质量验收统一标准(GB50300-2001)4、节能监测技术通则(GB/T1531694)5、铝合金门窗工程设计施工及验收规范(DBJ15-30-2002)6、延时节能照明开关通用技术条件JGT719997、夏热冬暖地区居住建筑节能设计标准（SGJ752003）8、建筑外窗气密性能分级及检测方法GBT71072002上述未列入但与本工程施工及验收有关的其它规范及标准。为了建筑节能工程的全面实施，依据设计施工图纸，技术文件，按夏热冬暖地区居住建筑节能设计标准和公共建筑节能设计标准、技术操作规程、国家现行质量验评标准、国家法令法规、政府有关文件精神，结合本工程质量标准、采用检查、实测实量手段，加强关键工序、关键部位进行重点质量控制，特编制本建筑节能工程专项施工方案。第2章 节能工程设计概况某某湾行政中心由三亚虹霞开发建设有限公司投资兴建，工程位于海南省三亚市亚龙湾国家旅游度假区内，本项目总建筑面积为32967.46m2。包括1#楼 1栋、2#楼1栋 。其中1#楼设计为地下2层，地上5层，建筑高度为23.2m，/2#楼设计为地下1层，地上4层，建筑高度为20.2m。建筑防火等级均为一级，抗震等级均为8度，结构类型为框架剪力墙、框架结构。本工程建筑的朝向和高度已经确定；本工程的建筑节能设计部分已经报审，且节能设计审查合格；施工单位应严格按设计图纸、建筑节能验收规范以及建筑节能施工专项方案施工。其次要把好原材料和设备的进场关，严格按相关施工和验收规范施工，就可满足建筑节能的设计要求。2.1墙体节能工程 A） 外墙漆B）水泥砂浆C）加气混凝土砌块D）石灰水泥砂浆2.2屋面节能工程A) 水泥砂浆B) 细石混凝土C) 石灰砂浆D) 双组份聚氨酯911防水涂膜E) 水泥砂浆F) 1:8水泥陶粒G) 水泥挤塑聚苯乙烯泡沫板保温隔热层H) 现浇钢筋混凝土屋面板I) 水泥贝灰砂浆2.3热桥做法1、面砖2、石灰石膏砂浆3、水泥砂浆4、钢筋混凝土5、水泥砂浆2.4门窗做法本工程采外窗用了普通铝合金框反射镀膜玻璃及普通铝合金框吸热玻璃。第3章 施工部署3.1 组织机构3.2质量目标分项工程格率100；子分部工程合格率100%；建筑节能分部工程质量达到合格标准。3.3节能目标严格执行建筑节能工程施工质量验收规范(GB50411-2007)的规定，确保本工程达到设计及规范要求的节能标准。3.4施工准备工作A) 应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识的培训。施工管理人员应当参加建筑节能执业继续教育。B) 施工现场，应备有国家和本市有关建筑节能法规文件与本工程相关的建筑节能强制性标准。C) 建筑节能工程施工前，项目总工应组织施工人员熟悉设计文件，参加施工D) 图会审和设计交底。a) 施工图会审，应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准的施工图不得使用。b) 建筑节能设计交底。项目施工人员应参加由建设单位组织的建筑节能设计技术交底会，项目工应对建筑节能设计技术交底会议纪要进行签认。并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。3.5施工阶段工作施工前应按要求报送的拟进场的建筑节能工程材料/构配件/设备报审表（包括墙体材料、保温材料、门窗部品、照明设备等）及其质量证明资料，具体如下：A) 质量证明资料（保温系统和组成材料质保书、说明书、型式检验报告、复验报告，如：现场搅拌的粘结胶浆、抹面胶浆等，应提供配合比通知单）是否合格、齐全，是否与设计和产品标准的要求相符。产品说明书和产品标识上注明的性能指标是否符合建筑节能标准。B) 是否使用国家明令禁止、淘汰的材料、构配件、设备。C) 有无建筑材料备案证明及相应验证要求资料。D) 按照委托施工合同约定及建筑节能标准有关规定的比例，进行跟踪检验或见证取样、送样检测。对未经验收或验收不合格的建筑节能工程材料、构配件、设备，不得在工程上使用或安装；对国家明令禁止、淘汰的材料、构配件、设备，不得签认，限期将不合格的建筑节能工程材料、构配件、设备撤出现场。E) 对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行现场检查。验收不合格的工序，不得进行下一道工序的施工。3.6竣工验收工作A) 参于建设单位委托建筑节能测评单位进行的建筑节能能效测评。B) 审查建筑节能工程竣工资料。C) 组织对包括建筑节能工程在内的预验收，对预验收中存在的问题，认真进行整改，整改完毕后填写建筑节能工程竣工报验单。第4章 施工计划4.1 技术准备A) 会审图纸，掌握施工图中的细部构造及有关技术要求。B) 做好工程技术人员的培训，熟悉施工技术规程。C) 编制施工方案。针对工程特点及材料特性，编制具体的施工方案，并经监理(建设)单位批准。D) 技术交底。对施工操作人员进行技术、安全交底，使其掌握施工的关键技术及对相关工序的配合。4.2 材料计划A) 根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。B) 原材料的进场检验：原材料进场由现场质量员按照公司制定的原材料进场验收标准进行原材料进场验收，同时填写材料进场验收记录。C) 原材料的技术性能，表观密度、导热系数、抗压强度、尺寸变化率、吸水率应符合设计要求。D) 建筑节能工程进场材料和设备的复验项目应符合下表的规定，复验项目中应有30为见证取样送检。建筑节能工程进场材料和设备的复验项目序号子分部工程复验项目1墙体1、保温板材的导热系数、材料密度、压缩强度、阻燃性；2、保温浆料的导热系数、压缩强度、软化系数和凝结时间；3、粘结材料和抹面砂浆的粘结强度；4、增强网的力学性能、抗腐蚀性能；2门窗1、夏热冬暖地区应对气密性、传热系数、玻璃透过率、可见光投射比进行复验。3屋面1、板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性2、松散保温材料的导热系数、干密度和阻燃性4.3 施工机具计划施工机具配置情况一览表拟投入本合同工程的主要施工机械表序号机械名称规格型号额定功率（KW）生产厂家数量1起重机QY20A长江起重机厂12挖掘机PC20083装载机XGL30-L厦工机械厂14装载机XG951厦工机械厂15装载机X200PZ-606东方红16自卸汽车5T东风67混凝土搅拌机JZC3505.5韶关市西联机械铸造厂38砂浆搅拌机100L3重庆建机厂49砼输送泵HB90D90三一重工210交流电焊机16kVA16重庆电焊机厂811园盘锯Ø400以内3福建建机厂412弯曲机QW6-403重庆中建机厂113卷扬机11kW11重庆卷扬机厂314钢筋切断机Ø407重庆中建机厂115插入式振动器1.1kW1.1八一振动器厂1016潜水泵Ø50以内2.2重庆水泵厂517蛙式打夯机HW-604.5成都建机厂118塔式起重机QTZ8040.2KW佛山聚龙建设机械公司2序号机具名称数量1空气压缩机1台2电动搅拌器3台3阴阳角槽抹子若干4靠尺(2m)若干5搅拌头3个6密齿手锯若干7卷尺若干8打磨搓子若干9电锤6台10油刷子若干11滚筒若干12手枪钻5把13专用量筒6个14钢丝刷子若干15壁纸刀若干根据施工组织设计中确定的施工机具、设备的要求及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场，准时开工。具体施工机具配置情况见下表：4.4 劳动力计划分项工程名称施工人数（人）
