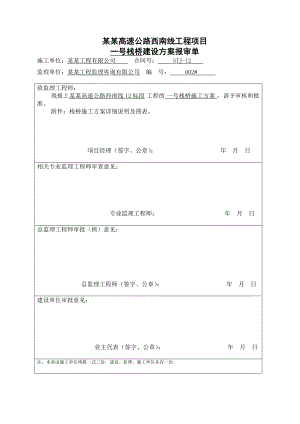

某某高速公路西南线工程项目一号栈桥建设方案报审单施工单位：某某工程有限公司 合同号： STJ-12 监理单位：某某工程监理咨询有限公司 编 号： 002# 致监理工程师：现报上某某高速公路西南线12标段 工程的 一号栈桥施工方案 ，请予审核和批准。附件：栈桥施工方案详细说明及图表。 项目经理（签字、公章）： 年 月 日相关专业监理工程师审查意见： 专业监理工程师： 年 月 日总监理工程师审批（核）意见： 总监理工程师（签字、公章）： 年 月 日建设单位审批意见： 业主代表（签字、公章）： 年 月 日注：本表由施工单位填报一式三份，建设、监理、施工单位各存一份。某某高速公路西南线工程（仰义至阁巷）第12标段一号栈桥施工方案编制： 复核： 审核： 某某工程有限公司某某高速公路西南线第12标段项目经理部二O一三年五月目 录一、编制依据5二、工程概况51、工程概况.52、栈桥设计主要技术标准.6三、栈桥施工图设计1）栈桥总体规划.62）栈桥设计.63）施工机具.8四 施工步骤.8五、栈桥验算.81）设计荷载.82）设计参数选取.93）静载计算.94）结构验算.10（1）桥面I20b 横梁验算：.10 （2）中横梁I56b 抗弯验算.10 （3）贝雷横梁抗弯验算.11（4）钢管桩承载力验算.12（5）钢管桩入土深度与承载力验算.106、栈桥施工质量保证措施.137、栈桥施工安全保证措施.158、施工栈桥成形后的保护措施.17第二章 栈桥拆除方案.171人员准备 .17.2设备进场准备.18 2.1振动锤的确定.182.2超重设备的选定.202.3技术准备.202.4确立生产管理制度.202.5施工顺序安排.203施工技术方案和工艺.203.1拆除工艺流程.203.2施工方法.214机械设备管理.224.1机械设备管理组织机构.224.2机械设备的施工管理.224.3环境保护管理.235施工安全保证措施.235.1风险评估.235.2拆除作业安全保证体系及组织机构.235.3安全保证措施.246、钢栈桥拆除安全措施.257、应急预案.266.1总则.266.2主要危险源和危险场所.266.3主要危险源和危险场所安全管理职责27一号栈桥施工方案第一章栈桥施工方案一、编制依据、公路桥涵设计通用规范、路桥施工计算手册、公路施工手册、公路桥涵钢结构木结构设计规范、公路工程技术标准二、工程概况 为解决预制场材料进出场问题，本着节约的原则，在原填海工程便道与预制场修建该施工便道，便道路面宽度4.5米，每隔200米设置加宽段用做会车道，因本区域地势平坦，便道只在与填海便道连接段视具体情况设置相应适宜纵坡，并与填海便道设置平交口，在便道中部河流部位设置栈桥与便道直线连接，便道沿栈桥部分在桥头段设置适当纵坡使栈桥与便道衔接顺畅。 预制场栈桥位于便道中段，小河跨度净宽36米。水深约1.5米，为确保工程所需材料、设备、施工车辆等物资进出，拟在填海工程施工便道至预制场建一条施工便道，便道在当地原有村道上加宽加固进行建设，并在便道中间段小河上建造栈桥连接两边施工便道。根据施工图设计以及本工程施工组织设计，并结合现场实际情况，特制订栈桥施工方案，以指导便桥便道的施工、维护，保证工程顺利实施。便桥结构特点如下：（1）基础结构为：钢管桩基础 （2）下部结构为：工字钢横梁（3）上部结构为：贝雷片纵梁 （4）桥面结构为：8mm花纹钢板1、栈桥设计主要技术标准计算行车速度：5km/h 计算荷载：120吨施工车辆桥跨布置：9m*4连续贝雷梁桥 桥面布置：净宽4.5m三、栈桥施工图设计1）栈桥总体规划常水位状态下，河道水面宽度约36米，栈桥主梁使用贝雷架组装成型。通航情况：经过与当地村民了解，本河是内河没有大型船只经过，只有村民的养鱼船只及夏季抗旱时有抗旱抽水船只经过此河，抗旱船只净高2.5m。所以便桥底至常水位净空按2.8米控制。桥面净宽4.5米，在满足施工车辆通行的同时满足抗旱小船通航要求。栈桥总体布置如下图：2）栈桥设计2.1栈桥参数：主线长度9m*4=36m连续梁结构，栈桥总宽6.3m，桥面净宽4.5m，两台桥台采用630钢管桩基础、钢筋混凝土桥台，桥墩采用630钢管桩柱基础，桩间距离中对中2.7m，单根桩长35m。2.2钢管桩上架设6.5m长的I56b工字钢横梁，并且将I56b工字钢横梁与钢管桩用加劲钢板焊接牢固，再在横梁上安装贝雷片组，贝雷片组单侧采用三片组合。2.3贝雷片安装好后，在贝雷片上安装I56b工字钢桥面横梁，横梁布置间距为1.5m，用U型螺栓将横梁与贝雷片连接牢固。2.4在I56工字钢横梁上安装I20b工字钢分配梁，分配梁间距20cm，在桥面中间80cm区域间距按40cm控制。分配梁与横梁之间焊接牢固。2.5在分配梁上铺装桥面钢板，桥面钢板采用8mm厚花纹钢板。桥面钢板与分配梁之间采用焊接连接。2.6在桥面板上用红白相间油漆标示出行车道，或者用长度1.0m的直径ø16钢筋沿车行方向每隔1.5m焊接一道做行车道标志线。栈桥设砼桥台，桥台钢筋布置如下图所示，主筋为16螺纹钢，箍筋采用8圆钢。桥台下用3根630钢管桩，横向间距2.7m。入土深度不小于35m,具体施工时根据现场锤击贯入度进行调整。见下图所示： 便桥台帽配筋图3）施工机具主要施工机具、50吨履带吊一台 、YNZ60-6-W振动锤1台 、电弧焊机2台 、氧气切割机2台 、5T手拉葫芦4只 、220挖掘机一台 、50装载机1台 、运输车2辆（根据施工需要进行增加）四、施工步骤：1、提前准备栈桥全部材料，以便连续作业。联结贝雷架的花架要提前下料制作。桩帽提前制作成半成品，以减少现场安装时间。施工顺序从河一侧向另一侧推进。2、根据便道、栈桥平面布置对栈桥钢管桩进行定位，并明确标记。3、用履带吊配合振动锤施工桥台钢管桩，按标高控制要求控制钢管桩顶标高，桥台桩沉入后，施工混凝土桥台。 4、开始第一跨桥墩钢管桩施工，桥墩桩施工认识水平采用“钓鱼法”，桥墩钢管桩施工完成后，在距水面1.2m位置用I10槽钢剪刀撑焊接牢固，起到柱间系梁的效果。5、开始安装第一跨贝雷架，每节贝雷架用花架固定。要特别注意第一跨在横梁上的定位，保证受力于轴线上。通过U形卡把外侧贝雷架固定于横梁上。U形卡用20圆钢弯制。(4）铺设贝雷架上的分配梁，用U形卡把分配梁与贝雷架固定。U形卡用20圆钢弯制，焊接于分配梁上。(5）安装抗风
