浙江某煤炭中转码头工程施工组织设计（附详图） .doc

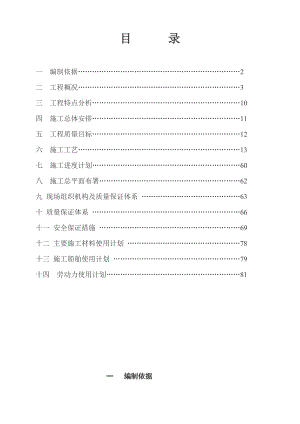

目 录一 编制依据2二 工程概况3三 工程特点分析10 四 施工总体安排11五 工程质量目标12 六 施工工艺13七 施工进度计划60八 施工总平面布署62九 现场组织机构及质量保证体系 63十 质量保证体系 66十一 安全保证措施 69十二 主要施工材料使用计划 78十三 施工船舶使用计划 79十四 劳动力使用计划81一 编制依据1 浙江舟山煤炭中转码头工程图纸 2 浙江舟山煤炭中转码头工程施工协议3 采用规范、标准3.1港口工程质量检验评定标准 JTJ221-983.2 港口设备安装工程质量检验评定标准 JTJ244-953.3 水运工程测量规范 JTJ203-20013.4 港口工程地质勘察规范 JTJ240-973.5 港口工程地基规范 JTJ250-983.6 港口工程砼结构设计规范 JTJ267-983.7 水运工程砼施工规范 JTJ268-963.8 水运工程砼试验规范 JTJ270-983.9 水运工程砼质量控制标准 JTJ269-963.10 硅酸盐水泥、普通硅酸盐水泥 GB175-853.11 港口工程桩基规范 JTJ254-983.12 高桩码头设计与施工规范 JTJ291-984 国家和地区颁布的其它有关法规二 工程概况1. 工程名称：浙江舟山煤炭中转码头工程（栈桥和施工码头工程）2. 工程地理位置浙江舟山煤炭中转码头工程项目是以电煤储存、混配、中转为，为目前国内规模最大的煤炭中转码头之一，位于浙江省舟山本岛南部的六横岛东北岸石柱头一侧，水陆交通方便。3 工程规模、结构型式及主要尺度根据发展需要，码头设15万吨级、5万吨级煤炭卸船泊位各一个，3.5万吨级、2万吨级、5000吨级煤炭装船泊位各一个。设计年通过能力为3000万吨（装船、卸船各1500万吨），堆场容量为310万吨，陆域用地114.57公顷。设计采用高桩梁板式结构型式，码头通过栈桥与陆域相连，前栈桥宽15m×长度633m（含输煤通道及高架桥），T1转运楼平台为25m×35.5m，面积1600m2，高18.5m，后栈桥491m×26.5m，含输煤皮带机通道及高架桥，后栈桥由三部分组成：重件通道及弯桥197m×8m，卸船皮带机通道及跨海堤高架桥297m×9.5m，装船皮带机通道及跨海堤高架桥208m×12m，施工码头平台116m×17m,系缆墩5.5m×5.5m，至主栈桥的重件联桥96m×8m，防护桩一座，重件码头、栈桥附属设施（钢轨、橡胶护舷、系船柱、钢爬梯等）。4、 单位工程及分部分项工程的划分单位工程名称序号分部工程序号分项工程质量目标1桩基1引桥PHC桩沉桩优良2码头PHC桩沉桩优良3墩台PHC桩沉桩优良4钻孔灌注桩优良5防撞钢管桩沉桩优良2栈桥1现浇横梁优良2*预制空心大板优良3安装空心大板优良4预制面板优良5安装面板优良6沉降缝优良7橡胶支座安装优良8现浇面层优良9*现浇集粪池底板及构造梁优良10护轮坎优良11*钢电杆优良12*铁栏杆优良13*防洪堤防潮闸板优良3码头上部结构1预制靠船构件优良2预制纵梁优良3预制水平撑优良4预制面板优良5预制边梁优良6现浇横梁优良7现浇纵梁优良8现浇前后边梁优良9安装靠船构件优良10安装纵梁优良11安装边梁优良12安装面板优良13安装水平撑优良14现浇面层优良15*沉降缝优良16*集水井底板现浇优良17现浇墩台优良4码头设施1*快速脱缆装置安装优良2钢便桥安装优良3*钢电杆优良4*铁栏杆优良6系船柱优良8护舷及悬梯安装优良9护轮坎优良表中带“”者为主要分部、分项工程。“*” 者为不参与质量评定项目。5 主要工程量编号项目名称桩长构件数量单位单 位工程量单位总工程量备注1桩基11后栈桥基桩1.1.11200钻孔灌注桩3813根42.98m558.74715根53.16m797.344937根55.42m2050.45505根56.55m282.74525根58.81m294.05595根66.73m3333.641.2栈桥重件通道1.2.11200灌注桩442根34.54m369.08462根36.11m372.22472根36.90m373.79484根37.68m3150.72514根40.04m3160.14544根42.39m3169.561.2.21200灌注桩536根41.61m3249.635415根42.39m3635.85524根40.82m3163.282栈桥重件通道直线段2.1底帽梁DHL1123.01m323.01底帽梁DHL2214.82m329.64底帽梁DHL3123.79m323.7底帽梁DHL4133.54m333.542.2横撑HC1110.72m30.72横撑HC1212.91m32.91横撑HC1314.80m34.80横撑HC2110.78m30.78横撑HC2212.31m32.31横撑HC2313.78m33.78横撑HC3110.24m30.24横撑HC3211.69m31.69横撑HC3313.35m33.352.3立柱LZ142.29m39.14立柱LZ231.7m35.11立柱LZ332.11m36.33立柱LZ442.68m310.71重件帽梁ML1140.40m340.40重件帽梁ML1，158.37m358.37编号项目名称桩长构件数量单位单 位工程量单位总工程量备注2.4重件帽梁ML2120.91m320.91重件帽梁ML2，121.31m321.31重件帽梁ML3216.19m332.37重件帽梁ML4314.28m344.46重件帽梁ML5122.82m322.822.5喇叭口撑梁CL117.73m37.73喇叭口撑梁CL215.99m35.99喇叭口撑梁CL315.30m35.302.613m预应力中板YKB1307.48m3224.413m预应力中板YKB2128.7m3104.42.7空心面板SB1SB2118.79m318.79空心面板SB3SB6128.93m328.932.8铺装层、沿口1115.94m3115.943栈桥重件道弯桥段3.1底帽梁DHL4315.03m345.083.2横撑HC421.92m33.84横撑HC541.08m34.323.3重件帽梁ML6215.6m331.2重件帽梁ML6316.8m350.39重件帽梁ML6117.24m317.24重件帽梁ML6318.3m355.03重件帽梁ML6118.7m318.793.4立柱LZ561.7m310.233.513m预应力中板YKB1397.48m32
