河南某车间施工现场临时用电施工方案(附图).doc

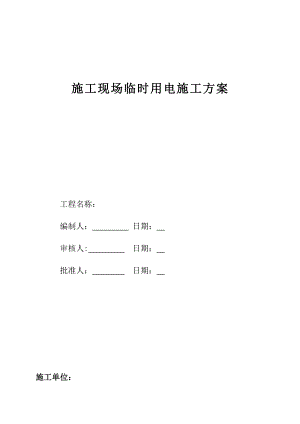

施工现场临时用电施工方案 工程名称： 编制人： 日期： 审核人: 日期： 批准人： 日期： 施工单位： 一、设计说明本设计按照建设部施工现场临时用电安全技术规范(JGJ462005)、建筑施工安全检查标准（JGJ59-99）以及现场平面布置图为依据。电源由河南卫华西厂区变压器引入施工现场。电气概况及主要要求：1、工程概况本工程位于xxx人民路西段路南，总建筑面积为3927平方米，工程为钢结构，共1层。2、现场施工用电总功率200 KVA。从变压器经厂区绿化带埋地电缆到施工现场配电箱。采用中性点直接接地的TNS系统配电。3路输出供电3、现场上所有的电气设备不带电的金属部分均应与保护零线做良好电气连接，不得单纯采用接地保护，保护零线不得小于相线的1/2，且必须用绿黄双色。4、在钢筋加工区、搅拌机、木工场地及二级配电箱保护零线端子，开关箱保护零线端子等处进行重复接地，接地电阻小于4欧。5、单相负载应尽量分散到各相线上，力求使单相电流均匀，减少零线上的电流。6、实行三级配电二级保护原则，以确保人身安全。7、各型号、规格的配电箱均采用标准箱。二、设备数量表施工现场主要用电设备表线路序号设备名称台数额定功率cos换算容量单机电缆选择施工现场1交流电焊机223.4KW0.65692砂浆搅拌机15.5 KW0.83118剪断机15.5 KW0.83119弯曲机24.5KW0.831510调直机14.5KW0.8315木工机械11圆锯23.5KW0.85812电钻50.5KW0.859抽水13抽水机33.0KW0.830厨房15厨房机组235 KW0.8370办公室+宿舍22公司办公室50KW0.835023食堂30 KW0.833024工人宿舍12KW0.83110说明：（一）、施工用电主要分为两阶段，即基础阶段和钢构安装阶段，用电量最集中。负荷最大时期在于钢构安装工程阶段，故施工临时用电组织设计以主体施工阶段为主要计算依据。施工现场的临时用电，包括动力用电与照明用电两部分，用电量计算考虑以下几点：1、工地使用的全部动力设备和照明用电数量。2、施工高峰期阶段同时用电的机械设备数量。现场用电主要为施工用电，除施工用电为三相用电外，其余为单相用电。（二）、用电设备的额定功率Pe或额定容量Se是指铭牌上的数据，对于不同负载持续率（暂载率）下的额定功率或额定容量，应换算成统一的负载持续下的有功功率，即设备功率Pe。1、持续工作制的电动机的设备功率等于额定功率。2、短时工作制或周期工作制的电动机（如圆锯等）的设备功率是指将额定功率换算成统一负载下的有功功率。采用本次计算的办法计算负荷时，圆锯应统一换算到负载持续率JC=40%的有功功率，按下式计算：Pe=2Pe× JC （KW）3、电焊机的设备功率是将额定容量换算到负载持续率JC=60%的有功功率Pe=Se× JC ×cos（KW）4、成组用电设备的设备功率是指不包括备用设备在内的所有单个用电设备的设备功率之和。5、照明设备功率是指灯泡上的设备功率。三、负荷计算及变压器选择1、负荷计算 (1) 焊机 查建筑施工用电设备需要系数和功率因数表,取KX=0.3 JC =0.6，cos=0.65,则tg= 1.17, Pj=Kx×Se× 0.6 ×0.65=0.3×262=78.6(KW)Qj=Pjtg=78.6×1.17=92(kvar)(2) 搅拌机 查建筑施工用电设备需要系数和功率因数表,取KX=0.6，cos=0.85,则tg=0.6Pj=Kx×PN =0.6×5.5=3.3(KW)Qj=Pjtg=5.5×0.6=3.3(kvar)(3) 弯曲机等所有三相电机 （砼震动棒、剪断机、弯曲机、调直机、圆锯、抽水机）查建筑施工用电设备需要系数和功率因数表,取KX=0.6，cos=0.85,则tg=0.6Pj=Kx×PN =0.6×248=149(KW)Qj=Pjtg=149×0.6=89(kvar)(4) 办公+生活用电(太阳灯、 电钻、公司办公室、食堂、工人宿舍) 取KX=0.7,cos=0.95,则tg=0.3Pj=Kx×PN =0.7×217=152(KW)Qj=Pjtg=152×0.3=46(kvar)(9) 由上（1）点到（4）点 得:总有功计算负荷Pj =76.6149152=379.6（KW） 总视在计算负荷SJ= PJ2 = 379.62 = 420(KVA)故现场配450 KVA变压器能满足施工要求2、变压器选择选择三台容量450 KVA为变压器可以满足施工要求。四、电缆计算及选择（一） 导线选择根据现场机械设备配置情况，本工程决定采用三个总配电箱，分1个回路供电到施工现场，采用TN-S系统供电。三相总计算线电流I=0.7×140/1.732/0.38/0.85=176(A), 由单相总功率=60K,取KX=0.7得单相计算电流I=0.7×P/U =60/0.22=65(A)由上知所有总计算电流为17665=240(A)依据配电设计手册（500V铝芯绝缘导线长期连续负荷允许截流量表），选用铝芯电缆规格为:VV 4×70+1×35（或者铝芯电线BLV4×70+1×35）,选用漏电开关规格为250A漏电动作时间1毫秒（二）、线路敷设线路采用三相五线制配电，每一回路设置一个分级配电箱，控制本回路的机械设备，各个设备设开关箱，控制本设备。施工用电线路应由专业电工敷设，敷设完毕经公司工程部验收合格才开始使用。五、临时用电管理与验收： 临时用电必须按“施工现场临时用电安全技术规范JGJ46-2005”编制用电施工组织设计制定安全用电技术措施。 临时用电施工组织设计的内容和步骤： 现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。 进行负荷计算，选择导线截面和电器的规格。 制定安全用电技术措施和电气防火措施。 施工现场临时用电安全技术档案： 施工临时用电组织设计的全部资料修改施工临时用电组织设计的全部资料。施工临时用电技术交底资料。 施工临时用电检查验收表。 电气设备的试、检验凭单和调试记录接地电阻测定记录。接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表 定期检（复）查表 电工安装、巡检、维修、拆除工作记录。4、安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。5、施工临时用电在使用前，依据JGJ59-99对其进行检查验收，验收人员由公司质安科、项目部临时用电管理小组组成，首先检查施工用电资料是否齐全、真实，现场临时用电线路、设备的布置是否与组织设计相符，抽样检测接地电阻值、绝缘电阻值是否合格，试验漏电保护器、开关、闸刀是否灵敏等，施工临时用电综合验收合格后，方可投入使用。六、电工职责：电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。电工应掌握用电安全基本知识和所用设备的性能。 上岗前按规定穿戴和配备好个人防护用品。 停用设备的开关箱必须分断电源隔离开关，锁好开关箱。负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 移动用电设备必须切断电源并做妥善处理，在一般情况下不许带电作业，带电作业要设监护人。 按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。应懂得触电急救常识和电器灭火常识。七、电缆线路： 电缆干线应采用埋地，埋深小于0.7m,电缆紧邻上下,左右两侧均匀覆设不小于5cm厚细砂,上面覆盖保护层,严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。 电缆穿越道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。橡皮电缆架空敷设时，应沿墙壁、支架或电杆设置，并用绝缘子固定，绑扎线必须采用绝缘线，严禁使用金属裸线作绑线。固定点间距应保证电缆能承受自重带来的荷载，敷设高度应符合规范规定，但沿墙壁敷设时最大弧垂距地面不得小于2.0m。 八、配电柜（盘）、配电箱及开关箱： 配电系统设置总配电箱、分配电箱、末级配电箱，实行三级配电。室内总配电柜的装设应符合下列规定： 配电柜正面的操作通道宽度不少于1.5m，后面的维护通道为0.8m（个别部位不许少于0.6m），侧面通道宽度不少于1m。 （2） 配电柜（盘）应装设开孔锁、电源隔离开关及短路、过负荷保护装置和漏电保护开关。 （3） 配电柜（盘）上的配电线路开关应标明控制回路。 （4） 配电柜（盘）或配电线路维修时，应挂接地线,应挂停电标志牌。停、送电必须由专人负责。配电箱：动力配电箱与照明开关箱宜分别设置。 总配电箱以下设分配电箱；分配电箱以下设开关箱。总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。 配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。 配电箱、开关箱应采用铁板或优质绝缘材料制作。安装应端正牢固，箱中心点与地面的距离为1.5m。 移动式开关箱应装在坚固稳定的支架上，中心点与地面的垂直距离为1.4m。进出线必须采用橡皮绝缘电缆。 配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。 箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。 箱体的金属外壳应作保护按零（或接地），保护零线必须通过接线端子板连接。 配电箱、开关箱必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。 进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。九、电器装置的选择： 配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。熔断器的熔容量应与用电设备容量相适应。 当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或熔断器、分路熔断器。若漏电保护器同时具备过负荷、短路保
