河南某快速大道连续箱梁悬臂施工方案.doc

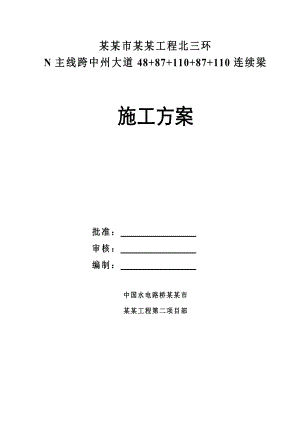

某某市某某工程北三环N主线跨中州大道48+87+110+87+110连续梁施工方案批准： 审核： 编制： 中国水电路桥某某市某某工程第二项目部目录一、工程概况11.1.工程简介11.2.主要工程量2二、编制依据2三、工期计划安排3四、机械配置情况44.1、进场设备4五、施工工序安排55.1、主要施工顺序说明5六、施工组织76.1、施工组织机构76.2施工队伍86.3周转材料计划8七、施工现场布置8八、施工方案98.1、总体施工方案98.2、技术质量要求108.3、施工工艺118.4. 箱梁高标号混凝土泵送施工498.5. 箱梁悬臂施工线型控制54九、安全保证体系及措施609.1、安全保证体系609.2、岗位安全“卡死”制度609.3、机动车驾驶员岗位安全卡死制度629.4、安全生产大检查制度639.5、包保责任制度639.6、事故报告及分析制度639.7、高空作业安全技术措施649.8、施工用电安全技术措施659.9、混凝土施工中的安全措施669.10、预应力作业安全措施679.11、其他作业安全措施68十、质量保证体系及措施6910.1、质量保证体系6910.2、质量保证措施69十一、文明施工、工期保证措施7611.1、文明施工保证措施7611.2、工期保证措施78十二、雨季施工保证措施80 北三环N主线跨中州大道（48+87+110+87+48）m连续梁施工方案一、工程概况 1.1.工程简介北三环主路设为双向6车道，北三环高架桥由完全分离的高架桥组成，分别为N线和S线高架桥。为了使三环中州大道平交口交通顺畅，设计采用大跨径一孔跨过中州大道桥，其中三环主线N跨中州大道采用48+87+110+87+48m连续梁。 北三环N主线跨中州大道采用48+87+110+87+48m连续梁：在110m的1/2长度内共分13个节段，其中0#块长6m,1#节段长3.0m，2-5#节段长3.5m，6-9#节段长4.0m，10-13#节段长4.5m，中孔合拢段长2.0m；在870m的1/2长度内共分8个节段，其中0#块长5m,1#节段长3.0m，2-6#节段长3.5m，6-9#节段长4.0m，中孔合拢段长2.0m；边孔设置14.84m长的支架现浇节段，边孔合拢段长2.0m。 87m跨主墩支点处梁高5.3m，110m跨主墩支点处梁高6.8m，跨中梁高2.5m，单箱单室断面，采用直腹板形式，箱梁横断面底宽6.8m，箱顶板12.8m，箱梁挑臂3.0m。梁底按1.8次抛物线变化。箱梁顶板厚度28cm；箱梁腹板厚度50cm，中支点截面腹板厚度为70cm；箱梁底板厚度变化范围从30cm，到支点处77cm。箱梁顶面距原地面高度范围从18m-21m。混凝土总方量4257.6m3,混凝土强度等级采用C55。 1.2.主要工程量表1.2-1 北三环N主线跨中州大道连续梁工程数量表序号项目名称单位工程量备注1C55纤维混凝土m34257.62钢筋HRB335/Q235t775.83332精扎螺纹钢筋t14.014钢绞线s15.24t2195塑料波纹管m100826波纹管50（内）m3452.227锚具套4448球型钢支座套29碗口支架立杆M1800010横杆90cm个672011横杆60cm个2604012底托个120013顶托个1200二、编制依据1. 某某市某某工程 北三环 （南阳路-中州大道）初步设计。2. 公司现有的施工技术力量和历年来桥梁施工的经验作为基点，以总工期18个月，即2012年6月1日正式开工，2013年11月底竣工作为控制进度目标，统筹考虑全桥的施工工艺、现场布置以及施工进度计划。3. 本单位人员到现场考察和调查所获资料。4. 中华人民共和国交通部颁布的现行工程建设标准强制性条文（公路、市政工程部分）。5. 中华人民共和国交通部颁布的现行公路工程技术标准（JTG B01-2003）。6. 中华人民共和国交通部颁布的现行公路工程质量检验评定标准(土建工程) (JTG F8012004)。7. 中华人民共和国交通部颁布的现行公路工程施工安全技术规程(JTJ076-95)。8. 中华人民共和国住房和城乡建设部城镇道路工程施工与质量验收规范（CJJ1-2008）。9. 中华人民共和国住房和城乡建设部城市桥梁工程施工与质量验收规范（CJJ2-2008）。10. （桥梁用结构钢（GB/T714-2000）。11. 预应力筋用锚具、夹具和连接器（GB/T14370-2000）12. 预应力混凝土采用钢绞线（GB/T5224-2003）13. 中华人民共和国交通部颁布的现行规程、规范。14. 本单位现有的管理人员、技术人员，机械设备、经济能力等综合实力。15. 本单位的质量管理体系、环境管理体系、职业健康安全管理体系等。三、工期计划安排计划开工时间为2012年8月1日，110m中跨合拢时间为2013年3月17日，共计施工时间228天。 项工程进度安排表序号分 项 工 程工 期（天）10、1#梁段252挂篮拼装123悬浇节段(共12个)1424挂篮拆除45边跨现浇段206边跨合龙段107中跨合龙段10四、机械配置情况4.1、进场设备表4.1-1 进场设备一览表序号设备名称规格型号单位数量备注1挂篮菱形套42塔吊TC6024台13汽车泵46m台24插入式振动器50×500cm台205交流电焊机ZLD21台146氧焊设备套47砂轮锯SJ-320台6钢绞线切割8钢筋弯曲机台29钢筋断料机台110钢筋调直机台111横向锚固端挤压机台112横向张拉千斤顶YDC240Q台213竖向张拉千斤顶YC80A台214纵向张拉千斤顶400T台415纵向张拉千斤顶250T台416高压油泵ZB4-500台4千斤顶配套油泵17灰浆搅拌机台118灰浆泵台119卷扬机3T台2钢绞线穿束用20变压器500KVA台121拌和楼HZS120套222柴油发电机200kw台3 备用23WDJ碗口支架套2边跨24混凝土输送车台625托架套4 O、1#段26汽车吊25t台1五、施工工序安排5.1、主要施工顺序说明本连续梁施工共分17个阶段。第一个阶段1）在主墩墩顶设置临时固结，并在墩身附近拼装托架、并预压；2）在托架上立模浇注0、1号块；3）张拉并锚固纵、横向预应力钢束及竖向预应力筋。第二个阶段1）拆除托架，在1号块上安装挂蓝；2）在挂蓝上悬臂对称浇注2、2号节段；3）张拉并锚固纵、横向预应力钢束及竖向预应力筋。第三个阶段1）分别以主墩中心线为对称线同时移动挂蓝至下一节段；2）在挂蓝上悬臂对称浇注3、3号节段；3）张拉并锚固纵、横向预应力钢束及竖向预应力筋。第四-十四个阶段1）移动挂蓝至下一阶段；2）在挂蓝上悬臂对称浇注4-13#、4-13#号节段；3）张拉并锚固纵、横向预应力钢束及竖向预应力筋。第十五个阶段1）拆除挂蓝，安装边跨合拢段临时刚构，张拉合拢钢束，在支架上现浇边跨合拢段十五段，养生；2）张拉并锚固纵、横向预应力钢束及竖向预应力筋；3）适时解除中墩处临时固结，安装正式支座，并将中墩纵向活动支座临时锁定；4）张拉（或补张拉）并锚固纵、横向预应力钢束及竖向预应力筋。第十六个阶段1）拆除边孔支架，安装中跨跨中临时刚构，解除中墩纵向活动支座的锁定，张拉合拢束；2）用悬吊支架现浇中跨合拢段，养生；3）张拉（或补张拉）并锚固纵向预应力钢束及竖向预应力筋。第十七个阶段1）拆除悬吊支架；2）进行桥面铺装等工作。六、施工组织6.1、施工组织机构以“确保工程施工质量、安全为前提，协调配合、突出重点、确保工期”的总原则，投入足够施工资源，积极准备，尽早开工。针对连续梁悬臂施工工艺的特点，加强施工过程控制、合理组织，力求均衡生产，实行全面质量管理，以确保工期目标实现。施工处管理层设五个部室，分别为技术部、安质部、物资部、财务部及综合办公室。组织机构设置详见下图施工组织机构框图。施工组织机构框图连续梁作业队合连续梁作业队工班综合办公室 合办仇永梅技术部质量部 物资设备部 张永对外协调办安全部环保部 安质部总工程师常务副经理项目经理6.2施工队伍 选择有施工经验的队伍，施工前组织项目部技术、质量及安全人员对分包队伍进行培训。具体人员配置要求，见下表。表6.2-1 进场工种及人员序号工 种人 数序号工 种人数一梁体悬灌施工1687电工21司机88机械修理工22钢筋工409张拉工83木工4010管道压浆工84砼工22二砼供应65架子工221输送泵司机46焊工162机械修理工2合 计174人6.3周转材料计划边跨合拢完成后，拆除边跨现浇段碗扣支架，转运至匝道处施工支架现浇梁。七、施工现场布置在N主线32#墩左侧由我第二项目部布置一台TC6024塔吊，S主线34#墩右侧由第一项目部布置一台TC6024塔吊。塔吊附近场地要求平整硬化，方便施工材料堆放和吊运。考虑到塔吊无法覆盖所有施工区域，增加配置1台25t汽车吊。详见下图：八、施工方案8.1、总体施工方案连续梁采用挂篮法施工，为了确保挂篮顺利安装，0、1、1#段整体浇筑，采用墩旁托架法施工，213#悬浇节段采用菱形挂篮悬臂施工。边跨现浇段采用支架法施工，现浇支架
