河北某中学多层框架结构教学楼模板支撑专项施工方案(含计算书).doc

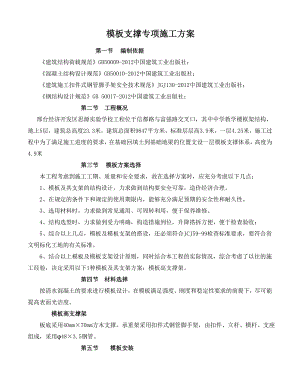

模板支撑专项施工方案 第一节编制依据 建筑结构荷载规范GB50009-2012中国建筑工业出版社； 混凝土结构设计规范GB50010-2012中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2012中国建筑工业出版社； 钢结构设计规范GB 50017-2012中国建筑工业出版社； 第二节 工程概况 邢台经济开发区思源实验学校工程位于信都路与富强路交叉口，其中中学教学楼框架结构，地上5层，建筑总高度23.3米，建筑总面积9847平方米，标准层层高3.9米，一层4.25米，施工过程中为了满足施工进度的要求，在基础回填土到基础地梁的位置支设一层模板支撑体系，高度为4.9米 第三节 模板方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种模板及其支架方案：模板高支撑架。 第四节 材料选择按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度。 模板高支撑架 板底采用40mm×70mm方木支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.5钢管。 第五节 模板安装 1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，做好测量放线工作，模板下口留设冲洗口。 2、基础混凝土浇筑完成，框架柱钢筋验收完成。 1、楼板模板采用40mm×70mm木方做板底支撑，中心间距200mm，扣件式钢管脚手架作为撑系统，脚手架排距1.05m，跨距1.05m，步距1.7m。 2、楼板模板施工时注意以下几点： （1）横板支撑钢管在基础回填土上垫通长的架板要求宽度不小于300MM,厚度为50mm； （2）钢管排架搭设横平竖直，纵横连通，连接件需连接牢固，水平拉撑连通； （3）模板底第一排楞需紧靠梁边，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm； （4）根据房间大小，凡跨度大于4米的板及跨度大于6米的梁，支模时必须起拱，起拱高度为3. （5）模板支设，支撑下垫垫板。顶板铺完后，用水准仪校正标高。对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净。 第六节 模板拆除 1、模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。 2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。 3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。 第七节 模板技术措施 1、进场模板质量标准 模板要求： （1）技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。 （2）外观质量检查标准（通过观察检验） （3）规格尺寸标准 2、模板安装质量要求 必须符合混凝土结构工程施工及验收规范（GB 50204-2002）及相关规范要求。即"模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载"。 （1）主控项目 1）安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺设垫板。 检查数量：全数检查。 检验方法：对照模板设计文件和施工技术方案观察。 2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。 检查数量：全数检查。 检验方法：观察。 （2） 一般项目 1）模板安装应满足下列要求： 模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净； 检查数量：全数检查。 检验方法：观察。 2）对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按要求起拱。 检查数量：按规范要求的检验批（在同一检验批内，对梁，应抽查构件数量的10，且不应少于3 件；对板，应按有代表性的自然间抽查10，且不得小于3 间。）检验方法：水准仪或拉线、钢尺检查。 3）固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合规定； 第八节模板计算 模板高支撑架因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了施工技术2002（3）：扣件式钢管模板高支撑架设计和使用安全中的部分内容。一、参数信息:1.脚手架参数横向间距或排距(m):1.05；纵距(m):1.05；步距(m):1.70；立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):4.90；采用的钢管(mm):48×3.5 ；扣件连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；梁底立杆支撑短向设置斜向支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；楼板浇筑厚度(m):0.140；施工均布荷载标准值(kN/m2):1.000；3.木方参数木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):200.000；木方的截面宽度(mm):40.00；木方的截面高度(mm):70.00； 二、模板支撑方木的计算:方木按照简支梁计算，其惯性矩I和截面抵抗矩W分别为:W=4.000×7.000×7.000/6 = 32.67 cm3；I=4.000×7.000×7.000×7.000/12 = 114.33 cm4； 方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1= 25.000×0.200×0.140 = 0.700 kN/m；(2)模板的自重线荷载(kN/m):q2= 0.350×0.200 = 0.070 kN/m ；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：p1 = (1.000+2.000)×1.050×0.200 = 0.630 kN；2.方木抗弯强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.2×(0.700 + 0.070) = 0.924 kN/m；集中荷载 p = 1.4×0.630=0.882 kN；最大弯距 M = Pl/4 + ql2/8 = 0.882×1.050 /4 + 0.924×1.0502kN.m 0.359 kN.m；最大支座力 N = P/2 + ql/2 = 0.882/2 + 0.924×1.050/2 = 0.926 kN ；方木的最大应力值 = M / w = 0.359×106/32.667×103 = 10.986 N/mm2；方木抗弯强度设计值 f=13.0 N/mm2；方木的最大应力计算值为 10.986 N/mm2 小于 方木的抗弯强度设计值 13.0 N/mm2，满足要求!3.方木抗剪验算：最大剪力的计算公式如下: Q = ql/2 + P/2截面抗剪强度必须满足: T = 3Q/2bh < T其中最大剪力: V = 1.050×0.924/2+0.882/2 = 0.926 kN；方木受剪应力计算值 T = 3 ×926.100/(2 ×40.000 ×70.000) = 0.496 N/mm2；方木抗剪强度设计值 T = 1.400 N/mm2；方木受剪应力计算值为 0.496 N/mm2 小于 方木的抗剪强度设计值 1.400 N/mm2，满足要求!4.方木挠度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下: 均布荷载 q = q1 + q2 = 0.700+0.070=0.770 kN/m；集中荷载 p = 0.630 kN；方木最大挠度计算值 V= 5×0.770×1050.0004 /(384×9500.000×.33) +630.000×1050.0003 /( 48×9500.000×.33) = 2.521 mm；方木最大允许挠度值 V= 1050.000/250=4.200 mm；方木的最大挠度计算值 2.521 mm 小于 方木的最大允许挠度值 4.200 mm,满足要求!三、木方支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P = 0.924×1.050 + 0.882 = 1.852 kN； 支撑钢管计算简图 支撑钢管计算弯矩图(kN.m) 支撑钢管计算变形图(kN.m) 支撑钢管计算剪力图(kN) 最大弯矩 Mmax = 1.040 kN.m ；最大变形 Vmax = 3.083 mm ；最大支座力 Qmax = 10.714 kN ；钢管最大应力 = 1.040×106/5080.000=204.626 N/mm2 ；钢管抗压强度设计值 f=205.000 N/mm2 ；支撑钢管的计算最大应力计算值 204.626 N/mm2 小于 钢管的抗压强度设计值 205.000 N/mm2,满足要求!支撑钢管的最大挠度小于1050.000/150与10 mm,满足要求!四、扣件抗滑移的计算:按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编，P96页，双
