江苏某铁路客运专线桥梁水中承台基坑施工方案.doc

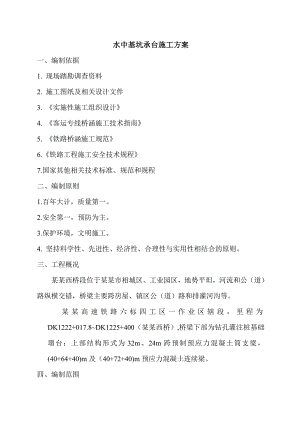

水中基坑承台施工方案一、编制依据1. 现场踏勘调查资料2. 施工图纸及相关设计文件3. 实施性施工组织设计4. 客运专线桥涵施工技术指南5. 铁路桥涵施工规范6.铁路工程施工安全技术规程7.国家其他相关技术标准、规范和规程二、编制原则1.百年大计，质量第一。2.安全第一，预防为主。3.保护环境，文明施工。4. 坚持科学性、先进性、经济性、合理性与实用性相结合的原则。三、工程概况某某西桥段位于某某市相城区、工业园区，地势平坦，河流和公（道）路纵横交错，桥梁主要跨房屋、镇区公（道）路和排灌河沟等。某某高速铁路六标四工区一作业区辖段，里程为DK1222+017.8DK1225+400（某某西桥）,桥梁下部为钻孔灌注桩基础墩台；上部结构形式为32m、24m跨预制预应力混凝土简支梁，(40+64+40)m及（40+72+40)m预应力混凝土连续梁。四、编制范围某某高速铁路六标四工区一作业区所辖某某西桥177#271#墩段水中承台基坑施工。五、施工方案因本作业区段内河流、蟹塘的水深和流速均比较小，故采取“填筑作业平台，插打钢板桩，基坑开挖”施工方案。其工艺流程见图1：图一1、支护材料选择支护材料选择强度、刚度较高的40槽钢作为钢板桩的支护材料，边梁采用2I40工字钢，斜撑（45°）采用2I40工字钢用草袋或编织袋装土或砂先堆筑围堰，然后再往围堰中填土筑岛。筑岛的大小应满足承台开挖、基坑防护、基坑降水、施工机械操作等方面的要求，人工筑岛完成以后，在测量专业人员用白灰放出承台基坑轮廓线，并测出拟开挖深度。在承台设计尺寸的基础上每边各加宽1.5米作为拟开挖承台基坑尺寸。沿承台基坑轮廓线打钢板桩进行防护，钢板桩材料采用40a槽钢，正反交替，环环相扣，悬锚比不大于1：1，竖向每1.5m加设一道横向30a工字钢加固，工字钢采用焊接连接加固，如图2所示：图2用汽车吊的大钩将振动锤吊起，小钩将槽钢吊起来，大小钩配合操作，人工拉动溜绳，将槽钢送进振动锤的卡嘴锁紧。开动振动锤将槽钢逐一、按拟定的次序与方法打入基坑周围。钢板桩打完后，采用大小两台挖掘机配合，辅以人工进行基坑开挖。开挖时小型挖掘机在基坑内作业，另一台挖掘机在基坑外接料装车，将弃土倒运至弃土场。施工时要特别注意保护桩，尽量减少对桩的扰动，在挖除桩间土时，尽量使用人工操作。在距离设计标高50cm时，停止机械操作，用人工挖除剩余桩间土，严禁超挖。在基坑开挖的过程中，要边开挖边加固支护防护，做到安全、施工两不误。与此同时应做好基坑的降水、排水工作，使基坑内无积水，便于机械和人工作业。承台基坑开挖完毕后，用汽车吊将挖掘机吊至地面。搭人行爬梯，设扶手，并固定牢固，以方便施工人员进出基坑。在基坑内四边挖排水沟，一角设集水井，用水泵排除坑内积水。承台施工工艺流程，见图3： 图三基坑开挖完成后，测量人员进行现场测量，在桩上标出桩顶位置，将多余的桩头用风镐凿除。在距离桩顶20cm时，停止风镐操作，人工将剩余部分凿除，禁止超凿造成对桩的破坏，影响桩与承台的连接质量。桩头凿除完毕以后，立即对基坑进行清理，并对其进行处理，浇注垫层混凝土。待垫层混凝土具有一定的强度后，施工操作人员便可以修整桩头、整修桩头钢筋，然后用水将桩头和混凝土垫层冲洗干净。测量人员放出承台纵横中心线及轮廓线，用红油漆标出。施工技术人员将承台底面钢筋在垫层上的投影位置用墨线弹出，据以绑扎承台钢筋和安装模板。钢筋集中在钢筋加工厂加工，用机械倒运至施工现场后，用汽车吊吊下至基坑内，人工绑扎成型。钢筋进场时，必须具有出厂合格证等证明文件。钢筋进场时，应按照规定抽取试件作力学性能检验，其质量必须符合有关技术标准的规定。钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。钢筋加工应符合设计要求。当设计未提出要求时，应符合下列规定：1.受拉热轧光圆筋的末端应作180°弯钩，其弯曲直径不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段。2.受拉热轧光圆筋和带肋钢筋的末端，当设计要求采用直角弯钩时，直钩的弯曲直径不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段。3.弯起钢筋应弯成平滑的曲线，其弯曲直径不得小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。4.用光圆钢筋制成的箍筋，其末端应做不小于90°的弯钩，弯钩的直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍，弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍。钢筋加工允许偏差和检验方法见质量保证措施。钢筋采用电弧焊搭接连接。搭接焊时，宜采用双面焊。当不能进行双面焊时，方可采用单面焊。双面焊时，焊接长度不小于钢筋直径的5倍；单面焊时，焊接长度不小于钢筋直径的10倍。钢筋搭接接头的搭接部位应预弯，搭接钢筋的轴线应位于同一条直线上。在工程开工正式焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。雨天、雪天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。钢筋焊接接头，应按批抽取试件做力学性能检验，其质量必须符合国家现行国家标准钢筋焊接及验收规程（JGJ18）的规定和设计要求。钢筋接头应分散设置在承受应力较小处，并应分散布置。配置在“同一截面”内受力钢筋接头的截面面积，不得大于50%。绑扎承台钢筋前，应核实承台底面高程及每根基桩埋入承台的长度，并应对基底面进行修整。承台底面以上到设计高程范围内的基桩顶部必须显露出新鲜混凝土面。桩基埋入承台长度及桩顶主筋埋入承台长度应满足设计要求。承台底层钢筋越过桩顶处时不得截断，当有碰触时，可以适当调整承台钢筋。安装的钢筋品种、级别、规格和数量必须符合设计要求。钢筋应定位准确、绑扎牢固；钢筋骨架应有足够的强度和刚度，使绑扎成型后的钢筋有足够的刚度和稳定性。安装承台接地钢筋时，应将将接地钢筋和普通钢筋进行区分，作明显标记。在每根桩中应有一根通长接地钢筋，桩中的接地钢筋在承台中应环接。桥墩中应有两根接地钢筋，一端与承台环节钢筋相连，另一端与墩帽处的接地端子或接地母排相连。以上钢筋均可以使用桩、承台、桥墩中的结构钢筋。综合接地系统的接地电阻值不应大于1欧姆。接地钢筋间的连接采用搭接焊工艺：双面焊长不应小于55mm，单面焊焊接长度不应小于100mm，焊缝厚度不应小于4mm。承台预埋件应定位准确、牢固，不走位、不变形。在混凝土施工的过程中应不断检查预埋件的位置，确保其位置准确、符合要求。承台钢筋绑扎完毕以后，在承台钢筋底面和侧面绑扎同标号的混凝土垫块，垫块的绑扎密度不小于4块/m2。垫块绑扎完毕后，抽掉承台底层钢筋垫木。承台模板采用四块大型钢模板，模板尺寸应满足设计要求。模板应具有足够的强度、刚度、平整度，能够保证在混凝土浇注施工的过程中不变形和拆模以后混凝土的外观质量。模板在使用前应除锈，涂刷脱模剂，脱模剂应涂刷均匀。模板用汽车吊辅以人工进行安装。边安装模板，边对模板进行加固，使模板支撑足够牢固、可靠。模板安装完毕以后，复测其平面位置和高程，满足要求后向测量和现场监理报验，留取影像资料。混凝土在四工区拌和站拌制完成以后，用混凝土罐车运输至施工现场。在混凝土罐车运送混凝土时，宜以24r/min的转速搅动；当混凝土罐车到达施工现场时，应高速旋转2030s后，再卸料灌注。卸料前，试验人员应严格检查混凝土的质量，检验混凝土坍落度、水胶比、人模温度、含气量、泌水率等指标，全部合格后方可使用。严禁使用不合格的混凝土或向罐车中加水。混凝土浇注采用混凝土泵车送料、布料，插入式振动棒振捣密实。承台混凝土应在无水条件下，一次连续浇注。当混凝土与环境温差大与25时，应采取降低混凝土水化热和内部温度措施。混凝土应分层进行浇注，不得随意留置施工缝。其分层厚度为振动器作用长度的1.25倍，但不宜大于60cm。在浇筑完成的下层混凝土上再浇注新混凝土时，应在下层混凝土初凝或重塑前浇注完成上层混凝土。上下层混凝土同时浇注时，上层与下层前后距离应保持在1.5m以上。在倾斜面上浇筑混凝土时，应从低处开始逐层扩展升高，保持水平分层。振动棒应垂直地插入新浇筑的混凝土中，并进入尚未凝固的下层混凝土50100mm。自高处向模板内倾卸混凝土时，混凝土自由倾落高度不宜超过2m，以不发生离析为度。当倾落高度超过2m时，应通过串筒、溜管或振动溜管等辅助设施辅助下落；串筒出料口距离混凝土浇筑面的高度不宜超过1m。混凝土振捣时，插入式振动棒应垂直插入振点，用快插慢拔的方法，待混凝土表面不在下沉、没有气泡产生、平坦泛浆时慢慢将振动棒从混凝土中拔出，防止过振。严禁用振动棒触碰模板，保持与模板50mm100mm的距离。浇筑混凝土期间，应设专人检查支架、模板、钢筋和预埋件等的牢固情况，发现有松动、变形、移位时，应及时处理。混凝土捣实后1.524小时之内，不得受到振动。混凝土振捣完成后，应及时对混凝土暴露面进行覆盖，尽量加少暴露时间，防止表面水分蒸发。暴露面的保护层混凝土初凝前，应卷起覆盖物，用抹子抹压表面至少二遍，使之平整后再次覆盖，此时应注意覆盖物不宜直接接触混凝土表面，直至混凝土终凝为止。混凝土带模养护期间，应采取带模包裹、浇水等措施进行保湿养护。承台模板拆除后，应仔细检查混凝土的外观质量，并对其评定。承台施工完成、检查合格以后，进入墩身施工。六、质量保证措施1.钢筋原材料进厂必须具有出场合格证。2.钢筋进场后必须按照规定抽取现场检验试件，抽检合格后方可使用。3.混凝土在四工区拌合站集中拌合，便于混凝土原材料、拌制质量控制。混凝土由混凝土罐车运输到施工现场后，试验检测人员应严格检测、检查混凝土的坍落度、水胶比、人模温度、含气量、泌水率等指标，合格后方可使用。严禁使用不合格的混凝土材料。4.严格按照混凝土施工工艺进行施工，防止漏振、过振。5.钢筋加工及安装允许偏差和检验方法钢筋加工允许偏差及检验方法序号名称允许偏差（mm）检验方法1受力钢筋全长±10尺量2弯起钢筋的位置203箍筋内净尺寸±5钢筋安装及钢筋保护层厚度允许偏差和检验方法序号名称允许偏差（mm）检验方法1受力钢筋排距±5尺量，两端、中间各一处2同一排中受力钢筋间距基础、板、墙±20柱、梁±103分布钢筋间距±20尺量，连续3处4箍筋间距绑扎骨架±20焊接骨架±105弯起钢筋位置（加工偏差±20mm在内）30尺量6钢筋保护层厚度c（mm）c35+10,-5尺量，两端、中间各2处25c35+5,-2c25+3,-16. 预埋件和预留孔的允许偏差和检验方法预埋件和预留孔的允许偏差和检验方法序号项目允许偏差（mm）检验方法1预留孔洞中心位置10尺量尺寸+10，0尺量不少于2处2预埋件中心位置3尺量7.模板安装允许偏差和检验方法模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法1轴线位置基础15尺量，每边不少于2处梁、柱、板、墙、拱52表面平整度52m靠尺和塞尺不少于3处3高程基础
