江苏某小区围墙挡墙修复工程边坡防护施工方案(附示意图).doc

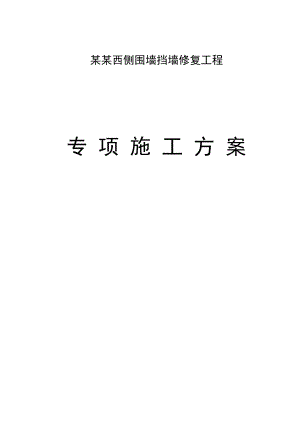

某某西侧围墙挡墙修复工程专 项 施 工 方 案目 录第一章 工程概况41.1 工程现场状况41.2 滑坡形态分布51.3 滑坡岩土特征51.4 工程水文地质条件51.4.1 气象水文51.4.4 工程地质条件61.4.5 水文地质条件71.5 设计边坡治理方案7第二章 施工技术措施及方法82.1 工程施工重点、难点82.1.1 施工重点82.1.2 施工难点分析82.2 挡墙修复基坑土方开挖临时边坡设计82.2.1 开挖边坡设置92.2.2 开挖边坡稳定性验算112.3 边坡防护加固措施142.3.1 边坡防护加固措施的选择142.3.2 喷锚加固方案的设计152.3.3喷锚加固施工方法及技术措施162.3.4喷锚加固现场质量管理与检测172.4 挡土墙基坑土方开挖182.4.1 基坑土方开挖机械配置182.4.2 基坑土方分层分序开挖方法192.4.3 开挖前准备工作202.4.4基坑开挖施工程序212.4.5 土方开挖时注意事项212.5 基坑监测222.6 土方回填232.7 挡土墙施工242.7.1原材料质量控制242.7.2备料252.7.3施工方法262.7.4 挡土墙附属设施272.8 排水工程28第三章 施工进度及保证措施293.1工期目标293.2确保工期技术措施293.2.1工期保证体系293.2.2进度计划保证303.2.3周转设备、材料和机械配置的保证措施30第四章质量保证措施314.1质量目标314.2质量管理组织机构及主要职责314.2.1质量管理组织机构314.2.2项目部各部门、人员的主要职责314.3质量管理组措施324.3.1建立质量管理网络（事前控制）324.3.2建立质量检查程序324.3.3建立双线控制程序324.4工序施工质量控制33第五章安全保证体系及技术组织措施345.1安全管理目标345.2安全管理组织机构及主要职责345.3安全管理制度345.3.1单位领导人的安全责任制345.3.2项目部领导人的安全责任制355.3.3专兼职安全员的安全责任制355.3.4各操作人员的安全责任制365.4安全管理方法365.4.1实行安全生产“三三五一”工程365.4.2安全教育技术交底375.4.3安全防护措施375.4.4安全制度实施38第六章环境保护及文明施工386.1环境保护措施386.2文明施工措施39第一章 工程概况1.1 工程现场状况由于水阁垃圾场在建3号库区与某某之间一段长约30m的围墙挡墙发生倒塌，根据要求，对围墙进行原样恢复。场地位于南京市江宁区水阁垃圾场内，在建3号库区与某某之间。根据勘察资料，场地边坡高约20.5m，长约30m，坡度20°左右，为土质边坡，坡面有少些杂草，不发育；坡脚有一高约8m的直立挡墙，坡顶为某某围墙。 滑坡示意图1.2 滑坡形态分布边坡坡顶标高约61.0m，坡底标高平均为40.5m，高差约20.5m，坡体走向近南北，坡体植被不发育，平均坡度约20°。坡底为某某房，距挡墙约10米。滑坡所在坡体长约30m，地势西高东低，为小型滑坡。该滑坡为推移式滑坡，处于不稳定状态。1.3 滑坡岩土特征根据野外钻探揭露，滑坡岩土层比较简单，滑体土主要为素填土和层黏土夹碎石组成。滑坡主要原因分析：(1)原挡墙施工质量因素；(2)坡顶围墙外侧填土加载及重型汽车荷载。1.4 工程水文地质条件1.4.1 气象水文江宁区属北亚热带季风气候区，气候湿润，温暖宜人、四季分明。年平均降雨量1012mm，有70%的年份雨量在8001200mm，有13%的年份雨量在1200mm以上。降雨量时空分布不均，年际变化较大，自1905年以来，1991年全年降雨量最多为2015.2mm，1978年全年降雨量最少仅479.6mm。49月份雨量较为集中，占年雨量的72%。全年有3个明显的多雨期，45月中旬春雨绵绵，称为“桃花水”，6月下旬7月上旬的梅雨季节，称为“黄梅水”，9月份常有台风影响，多秋雨。全年日照时数为2148.3小时，日照率49%。常年季风盛行，夏季盛行东南风，冬季多西北风，平均风速3.5m/s。年平均气温15.1。1.4.2 地形地貌场地位于南京市江宁区水阁垃圾场内，在建3号库区与某某之间。现边坡高约20.5m，坡度约20度。拟建场地地貌类型为岗丘地貌单元。1.4.3 地质构造及地震据史料记载，南京地区4级以上地震很少发生。据公元231年开始有地震记载以来，相对较强的地震发生在公元499年8月4日4.75级地震，和548年10月27日5.25级地震，此后1400年中，尚未发生过4级以上地震。但南京地区有一定数量的小地震发生，震中位于南京市区外围的南京湖熟断裂北东侧，震源深度33km左右，属浅源地震。据本次勘探资料，场地下伏基岩埋藏埋深一般在6.5013.80米之间。在长期的构造剥蚀和风化营力作用下，构成了本场地的第四系坡积层和燕山期岩浆喷出岩即安山岩风化层。据区域地质资料，拟建场地无第四纪全新世活动性断裂通过，自然条件下场地是稳定的。场区周边无大型污染源，无影响工程稳定性的环境地质条件。1.4.4 工程地质条件根据勘察报告，场地地层可分为3个工程地质层4个亚层，详见下表。 岩土体工程特性综合评述一览表 表 1工 程 地 质 层岩土体特征分布地段时代及成因类型层号岩土名称Q4ml素填土灰褐、褐黄色，松散，以黏性土为主，夹少量植物根茎及碎石，堆填年限小于3年。墙内分布Q3dl黏土夹碎石黄褐褐黄色，坚硬，局部硬塑，含有铁锰结核及灰白色铝土条纹；夹碎石，粒径0.55cm，含量约30%。局部间夹安山岩碎块，岩块块径一般在540cm左右，个别见有3米左右的孤石。普遍分布J3L-1强风化安山岩灰黄色，岩芯呈黏土混密实砂土状，夹少量风化岩砂石。属极软岩，岩体基本质量等级为级，干钻进较困难。普遍分布J3L-2中风化安山岩(破碎)灰黄色，岩芯多呈块状、碎块状，偶见少量短柱状，岩芯采取率约8090，节理裂隙较发育。属软岩，岩体破碎，岩体基本质量等级为级。普遍分布 层 位 数 据 一 览 表 表2工 程 地 质 层厚 度（m）层底埋深（m）层底标高（m）层号岩土名称最小值最大值平均值最小值最大值平均值最小值最大值平均值素填土0.601.300.940.601.300.9458.4360.5859.57黏土夹碎石6.5012.809.576.5013.8010.0946.3351.5848.38-1强风化安山岩2.607.104.9611.0018.0015.0441.9346.7843.43-2中风化安山岩(破碎)未揭穿，最大揭露厚度13.0米。 1.4.5 水文地质条件场地内主要土层为层素填土、层黏土夹碎石和-1层强风化安山岩，除层素填土结构松散，透水性较好外，其余部分透水性差，属不透水层。1.5 设计边坡治理方案1、拆除边坡坡脚已剪切破坏的挡墙，重新修筑浆砌块石重力式抗滑挡土墙。2、坡顶围墙外对原填土层适当削坡卸荷处理。3、坡顶围墙外修筑截水沟，与北侧垃圾填埋场排水系统相连,挡墙内设泄水孔，坡脚修筑排水沟，并与厂区内排水系统相连，构成完整的排水系统。4、对原来围墙进行恢复。第二章 施工技术措施及方法2.1 工程施工重点、难点2.1.1 施工重点根据设计要求，本工程施工重点在滑坡坡面处理及挡土墙的恢复。2.1.2 施工难点分析由于场地边坡高达20多米，且标高60米平台以西仍有更高的山体与其相邻，整个开挖边坡高度在20米以上，而水平距离最远处约30米，最近处只有20米，因此挡墙基坑开挖的边坡不仅高，而且因场地条件限制，边坡坡度较陡，给边坡稳定带来十分不利的影响；挡墙墙身高度有8米，挡墙采用浆砌石挡墙，施工周期长，给边坡防护带来更高的要求。另外，由于场地较狭窄，土方开挖深度深，给土方开挖出土带来较大的困难。综合以上分析，本工程的施工难点为挡墙修复基坑开挖边坡的安全防护及土方开挖土方的外运。2.2 挡墙修复基坑土方开挖临时边坡设计 本工程因坡体滑坡造成挡墙倒坍，在挡墙倒坍范围内已形成坡体滑坡的滑动面，因此，该滑动面以上的土方必须全部清理，在此基础上，根据挡墙施工基坑开挖要求，确定基坑开挖的临时边坡。本工程临时边坡设计按以下方法进行：首先根据现场条件，以大开挖方式设置临时边坡的坡比，对设置的临时边坡坡比进行边坡稳定验算，如果设置的临时开挖坡比能满足稳定要求，则按设置的坡比进行施工；如果设置的开挖坡比不能满足稳定要求，则需另外考虑边坡支护措施，确保临时边坡的稳定和施工安全。2.2.1 开挖边坡设置由于挡墙西侧山体的存在，造成开挖坡度较高，场地狭窄，不能任意放坡，只能按施工现场条件确定开挖边坡。从现状条件看，倒坍挡墙呈西北至东南斜向布置，北侧距山腰处围墙较近，水平距离约15米，南侧距山腰处围墙较远，水平距离约25米。根据现场条件，修复挡墙基坑开挖各断面边坡设置如下图所示： 根据以上三图显示，南段挡墙具备1：1.5放坡条件，中段及北端挡墙不能满足1：1.5放坡条件，其中北端挡墙至多只能以1：1放坡。2.2.2 开挖边坡稳定性验算本次验算分别以1：1.5边坡以及1：1边坡验算其边坡稳定性：1、按1：1.5边坡验算（1）计算条件圆弧稳定分析方法: 瑞典条分法 土条重切向分力与滑动方向反向时: 当下滑力计算 稳定计算目标: 自动搜索最危险滑裂面 条分法的土条宽度: 1.000(m) 搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)不考虑水的作用，坡顶考虑10kPa的施工荷载。（2）验算土层信息土层号层厚(m)重度(kN/m³)饱和重度(kN/m³)孔隙水压力系数粘聚力（kPa）内摩擦角(度)水下粘聚（kPa）水下内摩(度)11119.2204715.9102521017.920
