广西某别墅小区基坑土方开挖安全专项施工方案(附大样图).doc

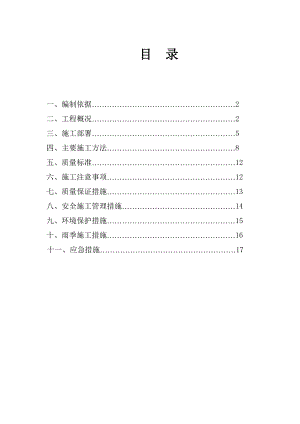

目 录一、编制依据2二、工程概况2三、施工部署5四、主要施工方法8五、质量标准12六、施工注意事项12七、质量保证措施13八、安全施工管理措施14九、环境保护措施15十、雨季施工措施16十一、应急措施17一、编制依据建筑工程施工质量验收统一标准（GB50300-2001）建筑地基基础工程施工质量验收规范（GB50203-2002）建筑机械使用安全技术规程（JGJ33-2001）施工现场临时用电安全技术规范（JGJ46-2005）建筑边坡工程技术规范（GB50330-2002）建筑基坑支护技术规程（JGJ120-1999）九个半岛（原西江曲）一期工程岩土工程勘查报告, 工程编号：N11412九个半岛一期西区工程施工图武鸣县文明施工管理规定施工现场现状及周边环境二、工程概况工程名称：建设单位：设计单位：勘察单位：监理单位：施工单位：建设地点：南宁市武鸣县城西，西江河以南、西江路以东、上河路以北、明秀园以西1. 工程地点及建设规模本工程位于南宁市武鸣县城西，西江河以南、西江路以东、上河路以北、明秀园以西。本工程拟建建筑物为7栋小高层，28栋别墅。详见下表：楼号基础形式总高度基础工期结构形式建筑层数西1#楼筏板独基39m60天框剪11西2#楼筏板独基39 m60天框剪11西3#楼筏板独基39 m60天框剪11西5#楼筏板独基60 m60天框剪18西17#楼筏板39 m60天框架111西18#楼筏板39 m60天框架111西19#楼筏板39 m60天框架111西23#39#楼独立基础13.2 m50天框架3西87#100#楼独立基础13.2 m50天框架3东51#楼筏板18.9m60框架32环境条件概况本工程位于南宁市武鸣县城西，西江河以南、西江路以东、上河路以北、明秀园以西，场地地形高差较大，四周无建筑物及构筑物。工程施工主干道位于工程东南角，围墙根据甲方提供的红线图砌筑。 3. 地层岩性及分布特征根据基础勘查工程有限责任公司提供的地质资料分析，场地岩土层由第四系新全新统素填土、风化残坡积形成的红粘土、下伏基岩为石炭系灰岩组成。自上而下描述如下：（1）素填土层，灰褐、黑褐、棕黄、灰黄、褐黄色，稍湿，松散（可塑）状，以粘性土为主，局部含灰岩风化残余碎块，土质不均匀，大部份地段为耕土，富含植物根系。填筑时间少于10年，属欠固结土，具高压缩性。该层土在场地内广泛揭露，揭露层厚0.104.0m。（2）红粘土，棕黄、棕色、灰黄色、褐黄色，稍湿，硬塑坚硬状态为主，局部可塑状态，土质较均匀，含铁锰质结核少量，局部地段含碎石约占35%，棱角形，主要由强中风化石灰岩组成。土体切口有光泽，粘性一般，局部相变为粉质粘土，干强度和韧性中等，无摇震反应。土工试验压缩系数范围值0.050.45(MPa-1)，平均值0.18MPa-1) ，属中等压缩性土。层中作标准贯入试验204次，实测锤击数范围值917击/30厘米，平均值14击/30厘米。本层在场地内广泛揭露，揭露层厚0.5023.60m。 （3）孤石， 褐灰、灰白、灰色，坚硬，裂隙发育，局部稍破碎，为灰岩块石。在场地局部地段分布于红粘土上部。揭露厚度0.206.20m。（4）红粘土，灰黄色、褐黄色，稍湿，可塑状态为主，局部硬塑状态，土质较均匀，含铁锰质结核少量。土体切口有光泽，粘性一般，干强度和韧性中等，无摇震反应。土工试验压缩系数范围值0.310.42(MPa-1)，平均值0.36(MPa-1)，属中等压缩性土。层中作标准贯入试验13次，实测锤击数范围值68击/30厘米，平均值7.2击/30厘米。本层在场地局部地段有分布，揭露层厚0.9011.30m。（5）破碎石灰岩，灰色、灰色、白灰色，稍湿，矿物成分主要为碳酸盐，硅化、方解石化强烈，中薄层构造，强风化，岩质较坚硬，岩石节理裂隙较发育或受较多的溶蚀作用（凹面或溶孔），裂隙为方解石充填，铁质浸染呈紫色，局部发育石英方解石细脉，清水回旋钻进钻杆跳动强烈，岩芯块状、碎块状、饼状，少量短柱状，局部有少量泥质填充，岩石破碎，综合判定其岩体基基本质量等级为级。该层在部份钻孔中有分布。揭露层厚0.609.60m。（6）溶洞充填物，拟建场地为红粘土及灰岩地区，地貌上属于溶蚀缓丘地貌，存在溶洞发育的条件，本次钻探揭露在灰岩中局部地段发现溶洞，全充填状态，充填物以硬塑、可塑状红粘土为主，局部为软塑状红粘土和灰岩碎块。层中作标准贯入试验11次，实测锤击数范围值510击/30厘米，平均值7.7击/30厘米。溶洞高度为0.3011.70m。(7)空洞-2,场地局部地段灰岩中发育空洞，未见充填物。揭露洞高0.35.40m（8）石灰岩，灰色、灰色、白灰色，稍湿，矿物成分主要为碳酸盐，硅化、方解石化强烈，中厚层构造，细粒隐晶质结构，中风化，清水回旋钻进进尺慢、平稳，岩芯多呈540cm短柱或长柱状，敲击声脆，岩溶稍发育，节理裂隙稍发育，裂隙为石英方解石充填，铁质浸染，岩体较完整，岩质坚硬，为较硬岩，综合判定其岩体基基本质量等级为级。根据取岩样作岩石试验，饱和单轴抗压强度为36.299.1MPa，平均值为59.71MPa，标准值为51.56MPa，本次钻探除ZK439外，全部钻孔中均有揭露，但未揭穿，最大揭露厚度达15.40m。三、施工部署（一）土方开挖部分工作部署：A、开挖施工准备1.1、由于现场地形比较复杂，地质报告中建议：小高层花园住宅基坑开挖边坡放坡按素填土层采用1：2.0，红粘土层采用1：1.25，红粘土层、溶洞充填物-1层采用1：1.25，破碎石灰岩采用1：0.75，石灰岩层采用1：0.50；多层别墅基坑开挖边坡放坡按素填土层采用1：2.0，红粘土层采用1：1.0，红粘土层、溶洞充填物-1层采用1：1.25，破碎石灰岩采用1：0.75、石灰岩层采用1：0.2。在开挖场地上测放出基坑开挖边线，并复核正确。1.2、使用钢管沿基坑四周搭设轻质临时围挡围护。1.3、确定标高控制点和控制方法、人员。1.4、掌握相邻两栋建筑物的基础埋深及基础形式、尺寸，考虑开挖过程影响其稳定性程度。1.5、做好现场的围护措施及排水措施，现场备好5台三相电抽水机及1000瓦的太阳灯15盏。1.6、机械设备准备：中型勾机四台（PC220四台，斗容量1.0m3），小高层及别墅区各配置两台，运土车辆15台，洗车设备两台。1.7、开挖的土方除预留少量作为回填土外，其余的土方及爆破出的石方均运出场地外。B、开挖施工及边坡保护2.1、根据基础勘查工程有限责任公司提供的地质资料分析，各楼号的持力层土方为红粘土，棕黄、棕色、灰黄色、褐黄色，稍湿，硬塑坚硬状态为主，局部可塑状态，土质较均匀，含铁锰质结核少量，局部地段含碎石约占35%，棱角形，主要由强中风化石灰岩组成。土体切口有光泽，粘性一般，局部相变为粉质粘土，干强度和韧性中等，无摇震反应。土工试验压缩系数范围值0.050.45(MPa-1)，平均值0.18MPa-1) ，属中等压缩性土。层中作标准贯入试验204次，实测锤击数范围值917击/30厘米，平均值14击/30厘米。根据现场试挖西1#及西5#楼可看出，红粘土中嵌有较大、较多的孤石，基坑开挖顺序应为：清除素填土层爆破孤石至设计标高挖至设计标高并挖除受扰动土层。2.2、本工程基础形式采用筏板基础与独立基础两种，均无地下室，±0.000标高见下表：楼号±0.000楼号±0.000西1#楼110.200m西36#楼109.300 m西2#楼111.700 m西37#楼109.300 m西3#楼113.200 m西38#楼109.200 m西5#楼114.400 m西39#楼109.200 m西17#楼109.500 m西87#楼109.100 m西18#楼111.300 m西88#楼109.100 m西19#楼111.100 m西89#楼109.200 m西23#楼110.000 m西90#楼109.200 m西25#楼110.000 m西91#楼109.300 m西26#楼110.200 m西92#楼109.450 m西27#楼110.200 m西93#楼109.450 m西28#楼109.600 m西95#楼109.500 m西29#楼109.600 m西96#楼109.500 m西30#楼109.500 m西97#楼109.600 m西31#楼109.500 m西98#楼109.600 m西32#楼109.500 m西99#楼109.700 m西33#楼109.400 m西100#楼109.700 m西35#楼109.400 m东51#楼110.000m西1#3#楼筏板厚度为1.2M，垫层下做0.5M砂垫层，板底标高为-3.4M，独立基础底标高为-3.1M；西5#楼筏板厚度为1.5M，垫层下做0.5M砂垫层，筏板及独立基础底标高为-6.8M；别墅独立基础底标高为-3.9M-4.15M。由于开挖前进行了场地平整，并修好了施工道路，开挖深度不大，采用一次开挖成型方案。2.3、西1#、2#、5#、23#39#、87#100#楼基坑开挖按1:1.25（局部1：2）设置边坡，西3#楼基坑基本为石灰岩，基坑开挖按1:0.75（局部1:1.25）设置边坡。坡底预留基础施工工作面，坡面及时修土平顺斜坡面并用挖掘机斗拍实，基底松散浮泥及时清理，控制好标高后及时安排砼垫层硬化封底。2.4、工程距离武鸣河较近，开挖过程中易有渗水，应在坡底及基坑的四周设置有效的排水沟、集水坑，并及时用抽水机将积水抽走。C、施工进度计划各栋楼土方开挖工程工期均为15天，最高峰时施工人数为50人（如遇雨天等不可抗力因素影响，工期相应顺延）。（二）土方回填部分工作部署：基础结构隐蔽验收后，才进行土方回填工作，回填工作按以下要求部署：1、本工程土方回填采用原开挖土方回填，土方不够的从西5#楼西侧取土，运输土方行车路线为场内施工道路。2、组织机械、运输车辆进场，数量满足施工进度需要。装车勾机（或铲车）两台，运土车辆10台，推土机一台，打夯机6台。3、施工顺序：勾机（或铲车）装车车辆运输勾机逐层分区抛土并分层摊平打夯机分层碾压（30cm以内）；采用机械与人工相结合的方式，中小型勾机搬运、摊土，人工操作电动打夯机夯填，按上述施工顺序循环施工回填至控制标高。4、土方回填工期为15天，操作打夯机打夯及人工平整的施工人数为2530人（如遇雨天等不可抗力因素影
