广西某公共租赁房项目建筑节能专项施工方案(附示意).doc

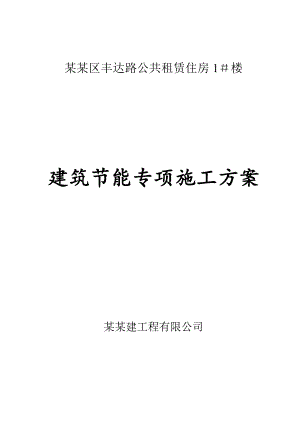

某某区丰达路公共租赁住房1楼建筑节能专项施工方案某某建工程有限公司目录一前言2二编制依据31.工程概况及节能设计说明32.施工部署4三主要施工技术方案51.外墙加气混凝土砌块施工方案52.外墙抹灰工程施工方案143.内墙抹灰工程施工方案184.铝合金窗工程方案245.挤塑型聚苯板（XPS）保温屋面326.电气、给排水节能工程387.暖通节能工程46四建筑节能工程施工质量验收要点49建筑节能专项施工方案一前言在经济高速发展的今天，能源问题越来越受到高度的重视。努力寻找各种方法，采取各种措施来更好的利用和节约能源，节约能源已成为了我国的重要国策。南宁市与全国大多数省、市一样，具有资源紧张、环境承载力较弱的基本国情。因此，建筑节能事业面临着新的形势，作为建筑施工企业肩负着更加艰巨的任务。二编制依据 1、建筑节能工程施工质量验收规范GB50411-20072、外墙外保温工程技术规程JGJ144-2004 3、绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T10801.2-20024、建筑装饰装修工程质量验收规范GB50210-20015、膨胀聚苯板薄抹灰保温系统JG149-20036、民用建筑热工设计规范GB50176-937、广西壮族自治区公共建筑节能设计标准DB45-392-20108、本工程有关建筑施工图纸1.工程概况及节能设计说明1、总体简介工程名称某某区丰达路公共租赁住房1楼建设单位南宁市新技术产业建设开发总公司设计单位南宁市建筑设计院监理单位广西南宁建科工程监理有限责任公司质监单位南宁市建设工程质量安全监督站施工单位某某建工程有限公司质量目标合格2、建筑设计1）墙体节能工程外墙材料1：（外到内）水泥砂浆15厚加气混凝土砌块200厚混合砂浆15厚。外墙材料2：（外到内）水泥砂浆15厚钢筋混凝土200厚混合砂浆15厚。2）门窗节能工程普通铝合金窗，无色透明玻璃窗（6上限）。3）屋面节能工程屋面材料（从上至下）面砖10厚水泥砂浆25厚挤塑聚苯板30厚水泥砂浆20厚粉煤灰陶粒混凝土60厚钢筋混凝土100厚混合砂浆10厚。2.施工部署1、建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长： 吴罗文 （项目经理）负责组织协调工作副组长： 龙田兴 （生产经理）负责现场施工指挥、质量监督工作（项目总工）技术总部署、方案编制及交底组 员： 何 军 （陈周文）现场施工管理、协调（吴梦芝）现场施工管理、协调（陈上欣）现场施工质量及细部施工做法管理2、质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：（1）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（2）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。三主要施工技术方案1.外墙加气混凝土砌块施工方案 本工程的外墙采用200厚加气混凝土砌块，强度等级为M5专用砂浆砌筑。砌体填充墙每隔600mm高度26拉结钢筋与结构柱或砼墙可靠拉结，钢筋沿砌体墙全长贯通。砌块墙体相互交接时应同时砌筑，交错搭接。 砌体材料进场必须经过见证取样送检，合格后方可投入使用；砌筑砂浆必须按照施工配合比严格计量下料搅拌，并按规定做砂浆试块送检检验。本工程采用“专用M5砂浆”外加剂替代砌筑用石灰膏，这是一种新型的砂浆塑化剂，有利于保证工程质量、降低工程成本，且相对石灰膏其环境污染小的优点。 一、填充墙体施工：砌筑前弹出建筑物的主要轴线及砌体的控制边线，经技术复线，检查合格后，方可进行施工。并按砌体的规格计算皮数，刻划在框架柱或砼墙上，依据刻划出的皮数进行通线砌筑。砌筑要上、下错缝，灰缝平直、砂浆饱满。砌块砌筑时含水率为5%左右，在气温较高的夏天和较干燥的气候施工时应湿润。砌块砌筑施工前，工长必须向班组长和操作人员进行技术交底。砌筑工程施工前，在楼板砼面上的墙体位置处，用C20细石砼找平，宽同墙厚，高度为50mm，以此保证墙体标高准确。 砌块操作的工艺流程为：墙体放线、砌块浇水砂浆制备砌块排列铺砂浆砌块就位校正砌筑镶砖竖缝灌砂浆勒缝。 每道墙体的砌块在砌筑前，应根据墙体的实际尺寸、门窗位置、砌块的品种、规格等绘制砌块排列图，按图排列。砌块排列时，上下皮应错缝搭砌，搭砌长度一般为砌块的1/2。外墙转角及纵横墙交错处，应将砌块分皮咬槎，交错搭砌。如果不能咬槎时，应按设计要求采取其它的构造措施或采用设拉结筋和构造筋的方式连接。砌体垂直缝与门窗洞口边线应避开同缝，且不得采用砌块镶砌。 蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块砌筑时施工，其产品龄期应超过28d。空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等的运输、装卸过程中，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m。加气混凝土砌块应防止雨淋。 填充墙砌块砌筑前块材应提前2d浇水湿润。蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌筑墙体时，墙底部应砌烧结普通砖或多孔砖，或普通混凝土小型空心砌块，或现浇混凝土坎台（反檐）等,其高度不宜小于200mm。填充墙砌体一般尺寸允许偏差项次项 目允许偏差(mm)检验方法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m102表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口高宽(后塞口)±5用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查 二、填充墙构造柱、圈梁设置：本工程由于墙间尺寸较大，故在墙体中部及转角处必须按设计要求增设构造柱和圈梁；构造柱与墙体、圈梁与墙体均通过拉结筋连接。 当填充墙的水平长度4m或墙端部没有砼柱时,应在墙中间及墙端部加设构造柱,构造柱的柱顶、柱脚应在主体结构施工时预埋412短竖筋，埋入主体结构砼内不少于40d，外伸接驳长度500mm，先砌墙,后浇柱，构造柱截面为墙宽×240，主筋412，箍筋8150。墙与柱拉结筋应在砌墙时预埋。 当填充墙的高度4m的180厚砖墙或3m的120厚砖墙，须在门窗顶设置通长钢筋混凝土圈梁，断面为墙宽×240，主筋410，箍筋为8200。圈梁两端在主体结构施工时预埋410短筋，埋入主体结构砼内不少于40d，外伸接驳长度500mm。如下二图所示：砌块墙与结构柱或构造柱交接处设置拉结筋，设置方法如下图所示： 砌体水平灰缝厚度一般为12mm（采用加钢筋网片的砌体，水平灰缝厚度为2025mm），垂直灰缝宽度为20mm。30mm的垂直缝应用C20细石砼灌实。 砌筑墙端时，砌体与框架柱面靠紧，填满砂浆，并将柱或墙上预留的拉结钢筋展平，砌入水平灰缝中。 砌体最上一皮应隔7d后砌筑，即待下部砌体变形稳定后再砌上面一皮；最上一皮砌筑采用斜向方式，将砖斜成约60º顶撑在上部砼面及下部砌体之间处，敲紧撑牢。斜向砌筑方式如下图所示： 钢筋砼柱、墙与砌体的连结应沿钢筋砼柱（墙）高度每隔500预埋26钢筋，锚入砼墙或柱内200mm，外伸500 mm，抗震设防时外伸1000 mm，若墙垛长不足上述长度时，则伸入墙内长度等于墙垛长，且未端弯直钩。 非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时,除转角处外,可留直槎，但直槎必须做成凸槎。留直槎处应加设拉结钢筋，拉结钢筋的数量为每120mm墙厚放置16拉结钢筋（120mm厚墙放置26拉结钢筋），间距沿墙高不应超过500mm；埋入长度从留槎处算起每边均不小于500mm，对抗震设防烈度6度、7度的地区，不应小于100mm；未端应有90°弯钩。见下图示： 三、混凝土砌块墙门、窗洞口钢筋混凝土门框做法：由于混凝土砌块为轻质墙体材料，刚度差，门窗洞口两侧墙体不能满足门窗安装施工要求；因此，门窗洞口两侧必须采用现浇钢筋混凝土构造柱，与门窗过梁混凝土一起浇筑使之成为门窗型小框架，以满足门窗工程施工要求。具体施工做法如下： 1、洞口留设马牙槎：砌块砌筑施工时，砌块先退后进留设马牙槎，马牙槎尺寸为砌块高度×60mm。 2、墙体留直槎处应加设拉结钢筋：做法同本节上。 3、门窗框构造柱：在门窗洞口的两侧设置。截面尺寸为：墙厚×120mm，高为设计洞口高度，柱筋为410螺纹钢，箍筋为6150。主筋锚入楼、地面结构层不少于80mm（植筋），上部伸入过梁内并弯锚。 4、混凝土等级C20细石砼。 5、门窗过梁：做法同本节上。混凝土门窗框做法如下示意图： 四、墙体预留施工洞口：为了满足楼层的消防要求，方便该楼层间施工时的材料水平运输及施工人员过往操作施工，使楼层内连通，需在墙体上留设施工洞口作为通道。钢筋混凝土墙体的施工洞口在主体结构施工时的墙体模板支设时留设，填充墙的的施工洞口在砌体施工时留设。 钢筋混凝土墙体在墙体模板支设时，根据施工前确定的位置留设施工洞口。施工洞口尺寸为：1000×1600mm。洞顶设置暗梁，尺寸为：墙厚×300mm，416螺纹钢筋，箍筋为6150；洞口两侧墙体应做钢筋加强，具体做法见下图示： 填充墙的施工洞口在砌体施工时留设，洞口尺寸同上。洞口两侧的墙体留设马牙槎，按先退后进的方式组砌，并沿墙高每400埋设26长1000mm钢筋作为洞口连结加强钢筋。洞顶设钢筋混凝土过梁，过梁尺寸为：墙厚×200，内配410钢筋，箍筋为6150，梁长1500mm，C20砼。见下图示： 施工洞口填充砌筑完成后，在新旧墙体接缝处和墙体材料不同的接缝处挂设铁丝网防裂，钉挂钢丝网的的宽度同上论述。 五、植筋施工技术方案 植筋方法具有工艺简单、工期短、造价省、操作方便、劳动强度低、质量容易保证等优点，为工程结构加固及解决旧混凝土连接提供了一个全新的处理技术。 为了减少混凝土漏浆和砌筑工程的拉结钢筋符合砌块模数，本工程的填充墙拉结钢筋和靠结
