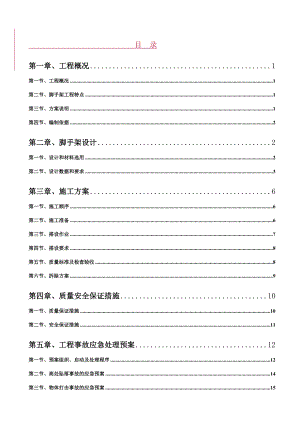

广东某高层塔楼住宅项目外脚手架搭拆施工方案.doc
目 录第一章、工程概况1第一节、工程概况1第二节、脚手架工程特点1第三节、方案说明1第四节、编制依据2第二章、脚手架设计2第一节、设计和材料选用2第二节、设计数据和要求3第三章、施工方案6第一节、施工顺序6第二节、施工准备6第三节、搭设作业7第四节、搭设要求8第五节、质量标准及检查验收8第六节、拆除方案9第四章、质量安全保证措施10第一节、质量保证措施10第二节、安全保证措施11第五章、工程事故应急处理预案12第一节、预案组织、启动及处理程序12第二节、高处坠落事故的应急预案14第三节、物体打击事故的应急预案15第四节、触电事故的应急预案15第六章、计算书16第一节、72、73、75栋落地式扣件钢管脚手架计算书16第二节66、67、68、69栋悬挑式脚手架计算25第三节70、71栋悬挑式脚手架计算37第一章、工程概况第一节、工程概况兴建单位:珠海华发投资发展有限公司设计单位:广州容柏生建筑工程设计事务所监理单位:珠海市城市开发建设监理有限公司施工单位:广州市金辉建筑置业有限公司本工程为华发蔚蓝堡S1地块二标段(即66、67、68、69栋、70、71栋、72、73、75栋、76、77栋),由珠海市华发企业管理有限公司投资开发兴建,广州容柏生建筑工程设计事务所及珠海市建筑设计院共同设计,珠海市建浩监理有限公司监理,广州市金辉建筑置业有限公司负责施工。场地位于珠海淇澳大桥桥头,环境优美,交通方便。目前,施工场地土方已由建设方指定施工队完成大面积土方开挖,完成“三通一平”,桩基础由业主指定的专业施工队施工完毕,现场已具备施工条件。本工程总建筑面积约53700m2,其中地下室约13400 m2。地上部分设有11栋塔楼(其中70、71栋为18+1层高层、66、67、68、69栋为11+1层、72、73、75、76、77栋均为6+1层),建筑总高度高低层分别为68m、42m、26m。地下部分相互连通。本工程位于珠海市昌城路西地段,占地红线面积48291,三十一层,建筑天面女儿墙最高点标高为109m。裙楼二层,裙楼高度8.7m,±0.00以上建筑面积为35484,除特别部位外,首层高4.5m,二层高4.2m(局部位置5m),其余层高3m/5m。本工程为华发世纪城四期C区5标段(即144、145、171、173、174、177、178栋),由珠海铧创经贸发展有限公司投资开发兴建,广州容柏生建筑工程设计事务所及珠海市建筑设计院共同设计,珠海市华晨建设监理咨询有限公司监理,南通四建集团有限公司负责施工。场地位于珠海市南屏前山河西岸、昌盛路北侧。项目由2栋30层、5栋11+1层住宅楼组成,设一层连通地下室,建筑面积约6.3万平方米(其中地下停车库1.3万平方米)。其中171、173、174、177、178栋总高42m,144、145栋总高96.85m。首层及标准层的层高均为3m,复式层层高分别为3.6m、3.3m。结构形式为框架-剪力墙结构。14470、71145栋二层楼板入口处有部分内缩,其余各栋入口处在一、二、三层有结构凸出,而各栋2层以上为标准层,外形除窗台板外无其他伸出物,上部比较有利于脚手架的搭设。大楼配套设施齐全,设计美观,塔楼使用功能是住宅楼,而裙楼使用功能是商业。主楼部份为曲面形的塔状体,二层钢雨棚、515层混凝土构架向外伸出。三层至天面向内缩入和伸出,外墙搭设脚手架难度十分大。主楼部份脚手架根据结构不同的高度曲面形状,拟分不同的高度段进行调整搭设。裙楼外立面造形简单,脚手架高度8.7m,采用双排脚手架扣件式钢管搭设。第二节、脚手架工程特点1、本工程属于搭设总高度大于50m的高层建筑外脚手架。2、建筑外形转折、收口较多;脚手架搭设时应注意遵照规范处理好拐角处的构造做法。66、67、68、69、72、73、75、76、77栋首层至四层局部位置有结构凸出,因此,部分外架在三层缩进。3、根据甲方要求及工程特点,拟在各栋建筑66、67、68、69第三二层(局部第三层)及第十层)楼面用槽钢对脚手架进行悬挑搭设、70、71栋第八二层(局部位置第三二层(局部第三层)及第十二层)楼面用槽钢对脚手架进行悬挑搭设),八层二层/三二层以下部分采用落地架,;72、73、75、76、77栋由于工期紧张,考虑诸多影响后决定采用落地架,详见第二章第二节。标高呢?4、171、173、174、177、17866、67、68、69栋悬挑排栅最大搭设高度h=84m3924m,14470、14571栋悬挑排栅最大搭设高度h=9530m(大部分为72m87m)50m,需分段卸荷。第三节、方案说明1、方案中的计算书选取外架中最不利荷载位置进行组合。施工时同一栋建筑中不同部位的脚手架做法,应按最不利位置的组合结果实施。2、外脚手架施工时,除参照本专项方案执行外,还应参考总体施工方案和有关施工及验收规范并遵守其相关规定。3、本方案应与建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)等规范配合使用。第四节、编制依据1、华发蔚蓝堡S1地块2标段1、华发世纪城三期二标段工程施工合同华发世纪城四期5标段工程施工合同;2、广州容柏生建筑工程设计事务所及珠海市建筑设计院珠海华发建筑设计咨询有限公司和广州容柏生建筑工程设计事务所设计的施工图纸及会审;3、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001);4、建筑施工高处作业安全技术规范(JGJ8091);5、建筑施工安全检查标准(JGJ59-99);6、PKPM安全计算软件第五节、组织机构图组织机构根据本工程的规模,我单位将设立脚手架管理组织机构(如下图):项目经理 钱国新林日雄执行经理 梁帝福李亚金技术负责人吴龙鑫李叶青安全员邓旭万其华张明飞张晓锋滕耀施工员林锦钊黄景生廖进辉李发森王木华吴弟电工黄安平郭木荣陈春明郭木荣伍斯发资料员杨燕辉资料员黄小乐预算员高燕标吴文倩梁晓辉江伟志材料员陈李恒质量员吴龙鑫区文华项目经理项目副经理技术负责人工程组安全管理组技术组架子班管理组织机构图第二章、脚手架设计第一节、设计和材料选用1、1、脚手架设计落地式脚手架:脚手架立杆+卸荷钢丝绳+大横杆、小横杆+剪刀撑、横向斜撑+脚手板+全封闭密目式安全网。悬挑脚手架:槽钢+脚手架立杆+卸荷钢丝绳+大横杆、小横杆+剪刀撑、横向斜撑+脚手板+全封闭密目式安全网。卸荷:用钢丝绳,分段卸荷。2、材料选用材质?(1)架体:48×3.5.5钢管(Q235-A)及其配套扣件。(2)附墙:48×3.5.5钢管。(3)防护安全网:符合安全规格及检测标准的密目式阻燃安全网。,安全网要求履行报验手续,提供产品合格证。(4)热轧14a16a、142a普通槽钢(Q235-A),6×191纤维芯14钢丝绳,钢丝绳公称抗拉强度为1570MPa。(5)防护栏杆:48×3.5.5钢管。(6)其它:钢脚手板(每块质量不大于30kg),作业层脚手板必须满铺及牢固固定。第二节、设计数据和要求根据本工程建筑特点及脚手架的受力计算,设计有关脚手架的搭设数据:1、架体设计数据(1)脚手架形式:单立杆双排架。(2)内侧立杆离结构面的距离:200mm。与后面300不符(3)立杆纵距:1500 mm;立杆排距:800mm700mm。立杆底座要采用配套底座连接。(4)大横杆垂直垂直?间距: 1800mm。(5)小横杆水平?水平间距: 1500 mm。(6)悬挑槽钢间距: 1500mm。(7)斜拉钢丝绳间距:排栅每立杆一道。(8)扫地杆: 距地(楼)面高度200 mm。(9)斜道、栏杆配件:脚手架每步架必须设置挡脚板,挡脚板应采用厚度不小于10mm木板制作,外侧刷红白相间油漆标识,高度不小于180mm。应用直径1.2mm的镀锌钢丝固定在水平杆、立杆上。挡脚板安装在外立杆的内侧、密目式安全网的外侧,并与脚手板同步设置。脚手架应设立上下踏步式斜通道,斜通道应设置至施工层。通道应设立防护栏杆和挡脚板,应铺设脚手板封闭,不得只采用两根钢管作踏步。(10)剪刀撑(斜杆)设置:斜杆应设置在脚手架外侧,每道剪刀撑跨越立柱的根数宜在57根之间(约810m)设置,斜杆与地面的倾角宜在45o60o之间用旋转扣把斜杆同立柱连结,旋转扣件中心线至主节点的距离不宜大于150 mm,斜杆搭接用3个扣件固定,搭接长度不应小于1 m接驳到建筑物顶层或女儿墙止,要做到畅顺牢固,不得有滑动、松动,斜杆端部扣件盖板的边缘至立杆端距离不应小于100 mm。剪刀撑:在外侧立面整个长度和高度上连续设置。斜杆与地面的倾角在45600之间,每5到7根立杆一道。剪刀撑搭接长度为1m,应等距离采用3只旋转扣件锁紧。(11)连墙件:连墙杆一律采用预埋件刚性连接。水平间距每3根立杆(4.5m)、竖直每层(层高3m/5m)设置;连墙件的布置外形为菱形布置(上下错开)。在卸荷楼层(详见第1415点),连墙件应在水平方向加密为每立杆一道(1.5m)或在两连墙件间每道立杆处设置钢管回顶。连墙件中的连墙杆宜呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,不应采用上斜连接,跟层沿楼层高度在楼面靠外侧梁边每4.50m顺延预埋48钢管,砼外露0.3m用48钢管连接后作为刚性拉结。(12)桥架搭设:脚手架最大搭设高度约95.0030m,共搭设桥架5317层,每层高度步距为1.80m,中间用钢管设水平栏杆2道,桥架排距宽度为70,两边大横杆用钢管,中间铺设钢栅板。允许同时两层作业,桥架每平方荷载不得超过300,不得在同一位置、上下层同时堆放过多材料,严格控制架面施工荷载和同时作业的层数,避免超载或产生荷载过大集中和偏心分布而失稳。(1213)防护栏杆防护设施:脚手架要满挂全封闭式的密目安全网。密目网采用1.8×6.0m 的规格,用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.5m,并在作业层下步架处设一道水平兜网。在架底处设首层平网,往上每隔五步距设隔层平网,施工层应设随层网。脚手架立栏杆间距600,每一步之间靠排栅外侧与外侧大横杆相间设置防护栏杆,底部侧面设18cm 高的木挡脚板。间距600,每一步之间靠排栅外侧与外侧大横杆相间设置。(1314)悬挑槽钢设置楼层:171、173、174、177、178第三层栋悬挑槽钢设置在第二层(标高10.43.0m)除×轴范围外的其余位置及第三层(标高6.0m)×轴范围;66、67、68、69栋悬挑槽钢设置在第二层(标高3.000m),局部位置:1/HH×78轴的悬挑槽钢设置在第三层、第十层(标高27.000m);144栋悬挑槽钢设置在第二层(标高3.0m)×、×轴范围、第三层(标高9.0m)×轴范围;145栋悬挑槽钢设置在第二层(标高3.0m)×、×轴范围、第三层(标高6.0m)×轴范围70、71栋悬挑槽钢设置在第二层(标高3.000m)×轴范围、第八层(标高25.4m)除×轴范围外;76、77栋悬挑槽钢设置在第二层(标高3.000m),局部位置:JK×57轴第
