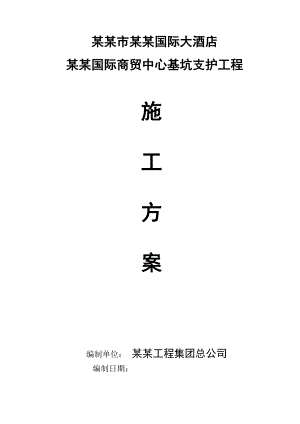

某某市某某国际大酒店某某国际商贸中心基坑支护工程施工方案编制单位： 某某工程集团总公司编制日期：施工组织设计（方案）报审表 工程名称：某某国际商贸中心基坑支护工程 编号：致： （监理单位） 我方已根据施工合同有关规定完成了 某某国际商贸中心基坑支护 工程的施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。 附：施工组织设计（方案） 承包单位： 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总专业监理工程师审查意见： 项目监理机构（章）： 总 监 理 工 程 师： 日 期： 施工方案内部审批页工程名称：某某国际商贸中心基坑支护工程 根据施工合同和施工图设计的要求已完成了 某某国际商贸中心基坑支护 工程施工方案的编制，请公司技术部门组织审查，并予以批准。 附：施工组织设计（方案）编制人 年 月 日审批人年 月 日审核人年 月 日审查结论：目 录一、 编制依据及编制说明 二、 工程概况 三、 项目组织管理 四、 施工部署 五、 施工总体计划安排 六、 主要施工方案及技术措施 七、基坑监测八、 质量目标及质量保证措施 九、 安全目标及安全保证措施十、应急预案 十一、 工期目标及工期保证措施 十二、 现场文明施工措施 十三、 环保及夜间施工措施 十四、 雨季节施工措施 十五、 协调与配合 十六、 对本工程施工中可能出现问题的对策与建议 十七、 工程竣工验收 一、 编制依据和编制说明某某国际商贸中心基坑支护工程由核工业长沙工程勘察院设计，经招标确定我公司为中标单位，为保证施工安全和施工质量，我公司根椐施工图设计文件和有关的规范、规程编制本施工方案。1. 编制依椐： 核工业长沙工程勘察院设计某某国际商贸中心基坑支护施工图 汕头市建筑设计院编制某某国际商贸中心及某某某某国际大酒店岩土 工程勘察报告 建筑施工安全检查标准JGJ59-2011 建筑地基基础设计规范 GB50007-2011；建筑地基基础工程施工质量验收规范 （GB50202-2002）建筑基坑支护技术规程 JGJ120-2012；岩土锚杆（索）技术规程 CECS22：2005；锚杆喷射混凝土支护技术规范（GB50086-2001）工程测量规范（GB50026-2007）钢筋焊接及验收规范（JGJ18-2003）混凝土结构设计规范 GB50010-2010；建筑地基处理技术规范 （JGJ79-2002）；施工现场临时用电安全技术规范（JGJ46-2005)建筑基坑工程监测技术规范 （GB50497-2009）建筑变形测量规范（JGJ8-2007）广东省建设工程项目施工安全重大危险源识别和控制管理暂行办法广东省安全生产条例经调查的现场周边环境；现行建筑施工规范、规程及有关法律、法规和文件。二、 工程概况工程名称：某某国际商贸中心基坑支护工程工程地点：某某市广达北路与环市北路交汇处工程主要责任单位：建设单位：某某市某某投资有限公司设计单位： 核工业长沙工程勘察院勘察单位：汕头市建筑设计院监理单位： 湖南益佳建设监理有限公司 施工单位： 某某工程集团总公司1.工程概况拟建项目为某某国际商贸中心·某某国际大酒店，场址位于某某市广达北路与环市北路交汇处南侧地块。工程由1幢39层超高层酒店、4幢26层公寓及写字楼和配套构筑物组成，框剪结构，全区设二层地下室。场区西北侧为广达北路，路中距场区建筑物轴线约为28.20m；东北侧为环市北路，路中距场区建筑物轴线约为25.50m；场区东南侧为在建某某广场规规划路中线，距场区建筑物轴线约为19.13m；西南侧为在建御景城一期商住楼规规划路中线，距场区建筑物轴线约14.85m。拟建场地较平整。设计±0.000为12.00m，场地现状高程11.50m。地下室底板标高2.50m，基坑开挖底标高2.00m，基坑开挖深度9.5m，本设计为临时支护，设计使用年限不超过二年。2.场地工程地质概况根据某某国际商贸中心（服装城二期）·某某国际大酒店岩土工程勘察报告)，据本次钻探揭露情况，场区岩土层自上而下可分19个层次，各岩土层工程地质特征分述如下：杂填土、耕植土层：全区分布，层厚0.45-2.60m。灰黄-杂色，稍湿，松散。杂填土由粘性土、砂土及碎石组成，局部地段含建筑垃圾，强度不均匀；耕植土主要为粘性土，含少量植物根茎。粘土层：zk1、38、47号孔地段该层缺失，余者厚0.40-3.50m。灰黄色-灰。该层以粘土为主，呈软塑-可塑态，含石英砂少量-15%，偶见砂包体，土质较纯地段为粘土，反之为粉质粘土或粉土；部分地段为中、粗砂，呈松散-中密状，以稍密状为主，粒度变化较大，含粘粒少量-20%，局部地段含量较大。淤泥质土层：zk2、8、9、13、14、16、18、48、67、原3、原15号孔地段该层缺失，余者厚0.30-3.70m。该层以淤泥质土为主，流塑态，含石英砂少-20%，少量砾石；局部为粉质粘土，呈灰色，软塑态，含砂15-20%，少量腐植质；局部地段该层不连续分布粗砂薄层及中、细砂或粉土薄层或透镜体，砂土薄层呈稍密-密实状，以稍密状为主，含粘粒少量-30%。粘土层：全区分布，层厚8.00-14.50m。灰黄色-红色-杂色，可塑-硬塑态，以可塑态为主。该层以粘土为主，含石英砂少量-15%，偶见砂包体或粘土结核小团体，层顶、底部因含砂量变大变为粉质粘土；少数地段中部不连续分布稍密-中状中、粗砂、及粉土夹层或透镜体，砂土夹层含粘粒少量-20%，级配一般-较差，局部地段含粘粒较多相变为粉土。中、粗砂层：zk7、18、25、26、47、57、58、补zk2、补zk4、原zk3号孔地段该层缺失，余者层厚0.40-6.70m。以灰黄色-浅灰绿色为主，呈稍密-密实状。砂质较纯，级配一般-较好，含砾10-20%，矿物成分以石英为主，呈次棱角或次圆状；局部地段为细砂，砂质稍纯，级配一般-较差；zk11、14、61号孔该层底部见铁质胶结，厚度5cm±，坚硬状。拟建场地土层分布及岩性详细情况可参考详勘报告(简称)。场内地下管网布置详见附图。3.7 地下水地下水类型（1）孔隙潜水：赋存于第1-2土层中，补给来源为大气降水，受季节及气候制约，水位不稳定。（2）层间孔隙承压水：赋存于第5、7、9、11、13、15砂土层及第3、4、6、8、10、12、14、16土层的砂土夹层中，水量以第5、7、9、11、13、15土层较丰。勘察期间，测得场区地下水综合稳定水位埋深1.10-5.70m,相应高程为-2.18-6.79m；于补zk2号孔测得第1土层（填土）及第2、3土层潜水稳定水位埋深1.50m,相应高程为-2.33m；于zk5号孔测的第5、7、9、11、13、15砂土层及其它砂土夹层承压水稳定水位埋深为5.70m，相应高程-6.58m。（3）基坑开挖深度主要在粘土层渗透系数5.55×10-6 cm/s，基坑可不进行截水处理。（4）建筑物基础为管桩及旋挖桩，旋挖桩施工应采用水压成孔及水下浇灌混凝土的施工方法。4.基坑支护方案选择基坑支护的方案较多，如桩支护（钢筋砼桩、钢板桩、钢管桩等等）、桩加锚杆（土钉）支护、水泥土重力挡墙、地下连续墙、喷锚土钉墙、各类内支撑等等。各种支护方案均有其较合理的实用范围和降低各次的的优缺点。因此，选择较合理的支护方案，是保证基坑支护质量和工程造价的关键。本次设计是在深入掌握和研究已有工程地质、水文地质资料和周边环境的基础上，参照多年成功的设计经验，从基坑工程投入的经济性、技术可靠性、施工的难易程度等方面综合比较，并考虑以下因素：4.1场区西北侧为广达北路，路中距场区约为28.20m；东北侧为环市北路，路中距场区约为25.50m；场区东南侧为在建某某广场，距场区约为28.85m；西南侧为在建御景城一期商住楼，距场区约31.13m。4.2西距管网2-3m，管网埋深1.5-2.0m。4.3基坑支护设计形式根据设计要求：本基坑工程段采用土钉墙支护型式。各段支护型式分别为：4.3.1ABC段基坑深度H=9.5m，坡比：1:1,坡面均采用土钉+挂网喷射砼面板进行支护，上层三排各用一根长为L=9.0米的16钢筋作土钉，最下一排用一根长为L=9.0米的48的花管作土钉，布设8200*200的钢筋网进行支护。4.3.2CDEFA段基坑深度H=9.5m，坡比：1:0.4,坡面均采用锚杆+土钉+挂网喷射砼面板进行支护。第一、二排锚杆、土钉相间，锚杆均为长L=18.0米的32钢筋，土钉第一排为长L=13.0米的25钢筋，第二排为长L=15.5米的28钢筋构成。第一、二排锚杆锁定在锚梁上，锚梁由一根20槽钢和钢垫板等组成，当锚固体达到75%的强度时，进行锁定。三、 项目组织管理1.项目班子的组建：建立以国家一级项目经理为首的工程项目经理部，组成一个项目管理部门齐全，人员责任岗位明确，精干高效的项目管理班子。统一对工程的质量、安全、工期、成本进行管理。严格按照项目法组织施工。项目管理机构由项目领导层、专业管理层和劳务作业层组成。2.项目领导层由一名项目经理、一名项目总工程师、一名生产副经理组成。项目经理是企业法人在本工程上的代表，以项目经理为首的精明强干的领导班子全权组织该工程的生产诸要素的配置，具有人事调动、成本控制、管理决策、设备租赁的权利，对工程进度、质量、环保、职业健康安全负全面领导责任。2.1项目经理为工程的总负责
