广东某热电厂燃机扩建工程汽机房塔吊安装施工方案(附示意图、计算书).doc

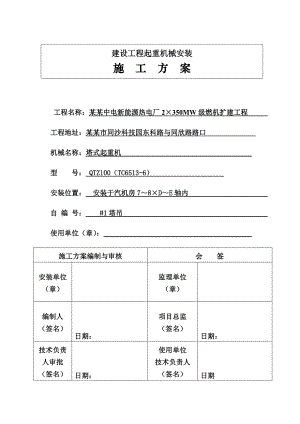

建设工程起重机械安装施 工 方 案工程名称：某某中电新能源热电厂2×350MW级燃机扩建工程 工程地址：某某市同沙科技园东科路与同欣路路口 机械名称：塔式起重机 型 号： QTZ100（TC6513-6） 安装位置： 安装于汽机房78×DE轴内 自 编 号： #1塔吊 使用单位（章）： 施工方案编制与审核会 签安装单位（章）监理单位（章）编制人（签名）日期：项目总监（签名）日期：技术负责人审批（签名）日期：使用单位技术负责人（签名）日期目 录一、塔机概况及相关参数3二、编制依据3三、组织机构（人员及职责）4四、基础制作5五、安装重点5六、塔吊安装前准备工作6七、安装流程7八、塔吊安装步骤7九、塔吊安装技术要求13十、安装作业过程中注意事项13十一、安全措施15十二、安装检测调试16十三、汽车吊安全操作规程16十四、安装过程中的危险源辨识及控制措施17十五、附着验算17十六、抗倾覆稳定性验算17十.附件251、塔吊安装工程平面布置图252、起重机械制造监督检验证书；253、特种设备制造许可证254、产品合格证255、特种设备安装改造维修许可证25根据汽机房工程状况和施工组织设计要求，确定在该工程安装一台中联QTZ100(TC6513-6)塔式起重机，为顺利安装塔式起重机，保证人机安全，特制定本方案。一、塔机概况及相关参数拟于汽机房78×DE轴内，安装QTZ100（TC6513-6）塔式起重机1台，主要覆盖施工范围包括，汽机房、集控楼。汽机房平面轴线尺寸为33.5m×103m，共3层，最高处31.8米；集控楼与汽机房联体建筑，平面轴线尺寸为16m×15.5m，共4层，最高处18米。该塔式起重机为水平臂架，小车变幅，上回转，自升式。独立高度46m，臂长60m，最大起重量6t，基本臂最大幅度处额定起重量1.5t，公称起重力矩1000kN.m。整机各部件重量及高度明细表序号部件名称重量（t）高度或长度1平衡臂总成（包括起升机构）4.912.84m(长)2塔顶总成1.847.2 m(高)3起重臂总成7.65465.6m(长)4回转总成4.02.12m(高)含回转机构组件5回转塔身1.241.9m(高)6司机室0.72.38(高)7爬升架3.856.45m(高)8平衡重2850×6+14002.27m(高) (总重量)9普通标准节1.052.8m(高)含螺栓重10基础节1.152.83m(高)二、编制依据序号名称编号1中联TC6513-6塔吊使用说明书（中联重科股份有限公司编制）2塔吊安全技术操作规程3施工现场平面布置4塔式起重机的安装位置及平面布置5塔式起重机设计规范GB/T 13752-19926建筑机械使用安全操作规程JGJ 33-20127危险性较大的分部分项工程安全管理办法建质【2009】87号8建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ 196-20109起重设备安装工程施工及验收规范GB50278201010施工现场机械设备检查技术规程JGJ 160-200811塔式起重机安全规程GB5144-200612建筑机械使用安全技术规程JGJ33-200113建筑施工安全检查标准JGJ59-201114起重机用钢丝绳检验和报废实用规范GB/T5972-200615塔式起重机GB5031-200816起重机械超载保护装置GB12602-200917建筑起重机械安全监督管理规定建设部第166号令18建设工程安全生产条例国务院第393号令三、组织机构（人员及职责）1、塔吊安装各责任单位塔吊安装单位：佛山市南海高达建筑机械有限公司施工总承包单位：中国能源建设集团广东省电力设计研究院使用单位： 监理单位： 广东创成建设监理咨询有限公司2、安装管理人员现场设备主管：赖志艺；安装班组负责：邓小明；专职安全员：邵智永3、现场作业人员序号姓名工种证号备注1朱观池安装维修、电气安装TS6FGDS04074发证部门：广东省质量技术监督局2唐建军安装维修、兼检验员TS6FGDS040783常运松安装维修、兼安全员TS6FGDS040754黄敬谦安装维修、电气安装TS6FGDS04076四、基础制作塔式起重机基础由总承包方施工（详见汽机房塔吊基础施工方案），总承包方应根据项目所在地的地质情况严格按照塔式起重机安装使用说明书、厂家出具的基础设计图纸和相关规定进行制作（制作工艺流程见总承包方专项施工方案），并由监理单位验收。安装前安装单位组织安装技术负责人查验基础验收资料。对基础的基本要求如下：1、塔吊基础设计必须能承受要求的压力。2、在制作基础前，应先做好接地装置，塔吊接地电阻值不大于4。3、按要求安设地脚螺栓，与地脚螺栓连接的标准节顶面水平度不大于1/1000。4、对基础进行验收，做好隐蔽验收记录，查验混凝土强度报告，确保混凝土强度满足要求。五、安装重点1、该工程安装的中联TC6513-6塔吊在基坑内，塔吊的起重臂需在基坑边上拼装，根据现场的实际情况，现场场地较开阔，采用汽车吊在塔吊中心周边进行塔吊拼装及吊装，用一台汽车吊吊装基础节、2节标准节、套架、回转、塔帽、平衡臂总成、配重，最后吊装起重臂，剩余的配重。2、汽车吊吊装标准节、套架时停放在距塔吊中心周边位置，进场到吊装位置的行驶路线由总包项目部确定，汽车吊支腿的位置在地面上，汽车吊支腿时地面需铺设钢板以增大受力面积。安装前安装单位组织安装技术负责人查验汽车吊吊装性能、检验报告、合格证以及司机、司索的操作证。3、项目部需将作业场地的通道及汽车吊作业区域进行清理、场地进行平整，保证塔吊构件的运输车辆、汽车吊的进出的道路畅通，及汽车吊作业区能够满足吊装要求。在安装过程中，起重臂、平衡臂两端需系好麻绳，并由安装人员拉住，在指挥人员的统一指挥下作业。4、在安装过程中总承包方需在塔吊安装作业区域内拉设警戒线，并派专职安全员在现场进行监护，严禁非作业人员进入作业区域。塔吊初装高度为12.4米，搭机顶升到独立高度52米。六、塔吊安装前准备工作1、料具准备：序号名 称规格型号单位数量备 注1汽车吊台1吊装2专用工具扳手等套1厂家随机配置3安全帽顶104安 全 带条85起重用钢丝绳6×19-1550-18根2长度L=4m（吊装标准节）6起重用钢丝绳6×19-1550-18根2长度L=8m（吊装拉杆）7起重用钢丝绳6×19-1550-28根2长度L=4m（吊装回转支座、套架）8起重用钢丝绳6×19-1550-31根2长度L=8m（吊装大臂、平衡臂用）9吊 环12吨个410撬 棍30根4长度L=1m11大 锤16磅、18磅把各412麻 绳18条2长度L=40m13冲 销20、40根各2长度L=300mm14铁 丝10千克2015直流电焊机台116氧割设备套117劳保用品手套、防滑鞋等套若干根据需要配置2、对该机在安装前进行全面检查，主要内容如下： 、检查塔吊构件有无变形、断裂现象；、检查钢丝绳、电缆等是否完好；、检查各电机的绝缘性能；、检查液压油泵油缸工作是否正常，是否有漏油现象。3、工作前准备：、 安装现场实施负责人对安装人员进行安装安全技术交底；、 检查吊索、吊环等用具是否齐全、完整；、 整机安装前应检查各防护栏杆是否坚固，焊接是否牢固；、 安装区周围设立防护区，并由专职安全员负责。七、安装流程该塔式起重机计划2天安装完毕。八、塔吊安装步骤塔式起重机安装的具体步骤依据中联TC6513-6塔式起重机使用说明书进行。1、塔式起重机基础节架的安装：用汽车吊将基础节（将标有后方标记的一方安装在顶升加节时引进标准节方向的相反方向）吊放在基础上，使基础节上对准固定支腿，分别在戴上M36六角螺母并拧紧。2、塔式起重机地面拼装：2.1 拼装起重臂：2.1.1在地面上将起重臂各节用上弦销和下弦销按起重臂各节上的标记依次组装成整臂，将起重臂适当抬高，安装小跑车和检修平台，并将其固定在起重臂根部，按所需臂长组装起重臂；长拉杆图2.1.2将起重臂拉杆依次吊放在起重臂上弦，用销轴联接好，再用铁丝绑扎牢固。2.1.3穿绕小跑车牵引钢丝绳，穿绕方法要符合说明书要求。2.2 拼装平衡臂：将两节平衡臂依次吊放在枕木上，用销轴连接，把平衡臂拉杆、围栏杆安装好，再安装平衡臂位杆两销轴，将孔心距为3760毫米的2根拉板分别用销轴与平衡臂吊点耳板连接起来，另外分别连接一根3100毫米拉杆，并使其前端支撑在已放置在栏杆上的木方上。注意：销轴必须从平衡臂内侧向外装，然后检查起升机构的安装情况。2.3 组装塔式起重机起升架：将液压油箱、油缸上、下工作台、引进节架装置等构件组装到爬升架上。2.4 将转盘、围栏杆件组装成一个整体。2.6 吊装：2.6.1用汽车吊吊起一节标准节，对好方向（即踏块方向与塔身基础节有后方标志的方向一致）使标准节主弦杆上端的定位凸台对正后下降，穿好M36高强度螺栓并拧紧双螺母，松钩取去吊具。同样方法再吊装一节标准节。2.6.2将套架吊起至已安装好的塔身标准节上方使油缸一方与标准节踏步方向一致，对准标准节缓慢下降将套架套在标准节上，在套入的同时将穿好导向轮轴的导向轮逐一置入导向轮架，将两根撑杆下部置入标准节踏步缺口内，将套架支撑住。2.6.3 将转盘吊起安装在塔身上，紧固联接螺栓。安装时注意有引进横梁的方向在起重臂方向。2.6.4 将塔顶吊起，用高强度螺栓联接回转塔身与上支座上，限制器方向与起重臂方向一致。2.6.5 接塔式起重机电源线及旋转盘电器线路。2.6.6 吊装平衡臂：用两根12m(21.3mm)的麻绳系在平
