广东某小区高层住宅楼TC5610塔吊基础施工方案.doc

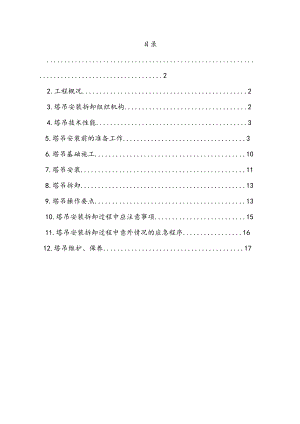

目录.22.工程概况.23.塔吊安装拆卸组织机构.24.塔吊技术性能.35.塔吊安装前的准备工作.36.塔吊基础施工.107.塔吊安装.118.塔吊拆卸.139.塔吊操作要点.1310.塔吊安装拆卸过程中应注意事项.1511.塔吊安装拆卸过程中意外情况的应急程序.1612.塔吊维护、保养.171、工程概况1.1 工程建设概况 工程建设概况 表1.1工程名称新丰县江山豪庭住宅楼总包单位湖南省强友建筑工程有限公司建设单位新丰县江山豪庭房地产开发有限公司勘察单位广东省工程勘察院设计单位广东省番禺市建筑设计院监理单位广东省佛山市中立监理有限公司面积占地面积2700 m2建筑高度95.4m总建筑面积55272 m2建筑层数30塔吊型号TC5610自升塔式起重机，共计一台1.2 TC5610自升塔式起重机主要技术指标自升塔式起重机主要技术指标 表1.1序号名称数值1塔吊功率31 KW2塔吊臂长56 m3塔吊自重46.8 t（包括配重14.2 t）4塔吊最大起重量6t5最大幅度起重量0.996 t6塔吊标准节尺寸1.6m×1.6m×2.5m7塔吊平衡配重14.2 t8塔吊最大独立高度40m9塔吊安装高度约112m其他技术参数详见塔吊使用说明书。1.3 塔吊桩基础本方案塔吊承台基础尺寸为5000×5000×1350，承台基础面标高为-2.500m，同地下室底板面标高，桩基承台混凝土强度等级为C35。采用桩基础作为塔吊及其承台基础的承重构件，桩为钻孔灌注桩，桩径为1000mm，桩混凝土强度等级为C35水下。 表3-1塔吊基础尺寸表编号型号L长（mm）B宽（mm）h高（mm）1TC56105000500013502、塔吊基础布置本工程共安装1台TC5610型塔吊，塔吊拟布置在主楼北侧具体详见施工现场总平面布置图。塔吊基础及其桩基定位具体详见TC5610塔吊基础定位图。3、基础承台及桩基的设计验算 本方案桩基础采用四根钻孔灌注桩1000，桩顶标高为3.75m，混凝土强度等级为C35水下混凝土。基础承台尺寸为5000×5000×1350，混凝土强度等级为C35防水密实性混凝土，基础承台上表面标高为2.500m。基础配筋均采用级钢，直径选择20，间距190mm。具体详见TC5610塔吊基础外形及配筋图3.1 相关参数信息3.1.1 塔机参数信息塔吊型号：TC5610，最大起重荷载：60 KN,独立式起重高度40m，塔机使用说明书提供的基础载荷表如下：基础载荷表表3.1基础载荷 载荷工况Fh水平载荷(KN)Fv垂直载荷(KN)M倾覆力矩(KN.M)Mn：回转扭矩(KN.M)工作工况18.3511.21335269.3非工作工况73.9464.115520 塔机在独立高度、在非工作工况受到暴风突袭时，基础所受的载荷最大，此状态最为不利，塔机使用说明书提供的基础载何表即为此状态载荷数据，按此作为计算依据。 按非工作工况计算。F g5×5×1.35×24810KN。 抗倾覆验算：e=（M+Fh×H）/（G+Fv）=（1552+18.3×1.35）/（810+511.2） =1651.77/1274.1=1.29M 1/4L=1/3×5.0=1.67M e<1/3B，满足抗倾覆要求。式中 F（Fv）塔吊作用于基础的竖向力，它包括塔吊自重最大起重荷载； Fh塔吊自身水平方向受力 H塔吊基础厚度 G基础自重=5*5*1.35*24=810kN B基础底面的宽度； W基础底面的抵抗矩，W=l×b×b/6=20.8m3； M倾覆力矩，包括风荷载产生的力距和最大起重力距；3.1.2 地质情况 塔机的地基选桩基持力层为微风化花岗岩。地基基础设计计算参数 表3.1.2-1土层编号及名称天然重度kN/m3直 剪压缩模量Es（MPa）承载力特征值fakkPa内聚力C（kPa）内 摩擦 角（°）素填土18.0*5*8*50淤泥15.57.95.81.8650粉质黏土18.326.815.34.58160残积砂质黏性土19.017.723.75.78（14）220砂质风化花岗岩20.0*12*（20）350砂土状强风化花岗岩22.0*18*（40）500-1碎裂状强风化花岗岩23.0*700全风化花岗岩25.0*3000注:1、*指标为经验值，（）为变形模量。2、承载力使用条件为：a地基土层未受扰动，b满足变形要求，c基础埋深小于0.5m和基础宽度小于3.0m。桩基设计参数 表3.1.2-2土层编号及名称冲（钻）孔灌注桩预应力管桩负摩阻力系数qsikqpkqsikqpk冲（钻）孔灌注桩预应力管桩kPakPakPakPa素填土    0.200.25淤泥40 50 0.200.25粉质黏土50 60   残积砂质黏性土60 70   砂质风化花岗岩120 1405500  砂土状强风化花岗岩16022002208000  -1碎裂状强风化花岗岩2203500    全风化花岗岩 12000    注：1、微风化花岗岩抗压强度标准值为35.0MPa。3.2 桩基竖向承载力计算（1）桩基竖向力计算A、轴心竖向力作用下：Q k (Fv+G)/N=(464.1+810)/4=318.53KNB、偏心力竖向力作用下：（非工况下计算）Qmax=(Fv+G)/N+M+Fh*H/L*B/4=(464.1+810)/4+1552/5*5/4=318.53+264.28=582.81kPaQmin=(Fv+G)/N+M-Fh*H/L*B/4=(464.1+810)/4-1552/5*5/4=318.53-264.28=54.23kPa式中 F（Fv）塔吊作用于基础的竖向力，它包括塔吊自重最大起重荷载； G基础自重； B基础底面的宽度； H基础高度； L基础底面的宽度； W基础底面的抵抗矩，W=l×b×b/6=20.8m3； M倾覆力矩，包括风荷载产生的力距和最大起重力距； N总边长数(2) 单桩竖向承载力特征值计算 桩端阻力特征值按表3.1.2-2取值qpa12000KPa，桩底端横截面面积Ap3.14×0.5×0.50.785 m2根据建筑地基基础设计规范，桩端嵌入较完整硬质岩时单桩竖向承载力特征值计算如下：Raqpa·Ap12000×0.7859420 KNQ k318.53KNRa9420 KNQ kmax568.73 KN1.2Ra1.2×942011304 KN故单桩竖向承载力满足要求。3.3桩身承载力计算3.3.1 轴心受压桩桩身承载力计算 基桩成桩工艺系数：C灌注桩取0.7。混凝土轴心抗压强度设计值：fc14300（根据混凝土结构设计规范表） 桩身截面面积：Aps3.14×0.520.785 m2。Q582.81 KNC fcAps =0.7×14300×0.785=7857.85KN故桩身承载力满足要求3.4承台受弯承载力计算多桩矩形承台弯矩的计算截面应取在塔机基础节柱边 620.883×1.6 0.8MI-I= NiXi=2( + ) ×（ +0.2）=604.24 KN·m 4 4×1.62 2 MI-I 604.24×106As= = =1790 mm20.9fyh0 0.9×300×1250承台底面双向选用二级螺纹钢3020190，AS=30×20×3.14×1021884 mm21790 mm2，故承台受弯承载力满足要求。 塔吊基础具体配筋详见下图表编号型号上层主筋下层主筋拉钩混凝土强度1TC561030-220双向30-20双向288-12
