广东某住宅楼工程模板专项施工方案(含计算书).doc

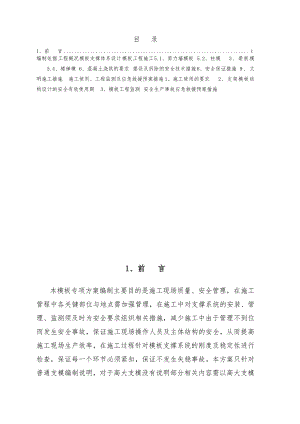

目 录1、前 言编制依据工程概况模板支撑体系设计模板工程施工5.1、剪力墙模板5.2、柱模3、梁板模5.4、楼梯模6、混凝土浇筑的要求搭设及拆除的安全技术措施8、安全保证措施9、文明施工措施施工使用、工程监测及应急救援预案措施1、施工使用的要求2、支架模板结构设计的安全有效使用期3、模板工程监测安全生产事故应急救援预案措施1、前 言本模板专项方案编制主要目的是施工现场质量、安全管理，在施工管程中各关键部位与地点需加强管理，在施工中对支撑系统的安装、管理、监测须及时为安全要求组织相关措施，减少施工中由于管理不到位而发生安全事故，保证施工现场操作人员及主体结构的安全，从而提高施工现场生产效率，在施工过程针对模板支撑系统的刚度及稳定性进行检查，保证每一个环节必须紧扣，保证不发生失稳事故。本方案只针对普通支模编制说明，对于高大支模没有说明部分相关内容需以高大支模方案为参照依据。2、编制依据2.1、施工合同2.2、立沙安置区农民公寓三期工程59-64#楼结施设计图纸2.3、混凝土结构设计规范GB50010-20022.4、建筑结构荷载规范GB50009-20012.5、 建筑施工扣件式钢管脚手架技术规范（JGJ130-2011）2.6、 建筑施工门式钢管脚手架安全技术规范JGJ128-2000 J43-20002.7、混凝土结构工程施工质量验收规范GB50204-20022.8、建筑施工模板安全技术规范(JGJ 162-2008)2.9、建筑施工安全检查标准（JGJ 59-99）3、工程概况3.1、建设单位：沙田镇人民政府；3.2、设计单位： 广州市亚泰建筑设计院有限公司3.3、监理单位：深圳市特发发展中心建设监理有限公司3.4、施工单位：深圳市福田建安建设集团有限公司3.5、建筑概况： 沙田镇立沙安置区农民公寓三期工程59-64#楼工程由东莞市沙田镇人民政府开发建设，工程地处东莞市沙田镇民田村，由59#、60#、61#、62#、63#、64#六栋楼房组成。其中59-62#楼单体建筑面积8882.19平方米/栋，63-64#楼单体建筑面积7698.51平方米/栋，总建筑面积50925.78平方米，建筑最大高度均为51.75米，最大跨度为9米，各楼标准层层高均为3.0米，二层以上最大梁截面为200mm*800mm，板厚为100-150mm。4、模板支撑体系设计4.1、模板支撑体系材质1)、支撑顶架：门式钢架1930X1200、1730X1200、930X1200mm2）、顶托：780mm3）、平、侧面板：18mm厚夹板4.2、模板及其支撑系统必须满足以下要求1）、保证结构、构件各部分形状尺寸和相互间位置的正确。2）、必须具有足够的强度，刚度和稳定性。3）、模板接缝严密，不得漏浆。4）、便于模板的安拆。5）、按规范要求留置浇捣孔、清扫孔。6）、浇筑混凝土前用水湿润木模板，但不得有积水。7）、墙、柱模板在混凝土浇筑完后1012小时即可拆除，框架梁、板模板在混凝土强度达到设计强度的75%后可拆除，悬臂梁及相邻的板在混凝土强度达到设计强度的100%后方可拆除，施工中在施工现场做好试块，与结构混凝土同条件养护，经试验确定具体的拆模时间。承重模板（梁、板底模）的拆除要求如下表所示：结构名称结构跨度（m）达到砼标准强度的百分率（%）板250> 2 875梁875>8100梁悬臂构件2100>21008）上层梁板施工时应保证下面一层的模板及支撑未拆除。9）模板接缝应严密，对局部缝隙较大的采用胶带纸封贴。10）现浇结构模板安装的允许偏差见下表（单位：mm）现浇结构模板安装的允许偏差表项 目允许偏差轴线位置5底模上表面标高±5截面内部尺寸柱、墙、梁+4、-5全高5m6全高5m8相邻两板表面高低差2表面平整（2m长度上）54.3、模板体系设计本工程所有楼层均为标准层高3.0m，板厚大部份为100150mm，梁尺寸大部份为200*（500800）。1）楼板搭设：纵向间距为900 mm，横向间距为450 mm（见下图），扫地杆离楼面起200mm设置，水平杆步距按门式架高度，纵横向水平杆与各层的梁（楼板）侧面砼顶牢固。2）梁的搭设：梁底下设门式钢架，按900mm沿梁设置；梁底设第一道骨楞为枋木，梁面枋间距为250350mm，跨度为1200mm。梁模板安装两侧模板底脚设步步紧压脚板，对于梁高小于700mm时，侧板支撑间距为500mm，对于个别梁高大于700mm，梁侧设竖肋枋木间距为300mm一道，梁采用12穿心螺栓竖向间距为400mm一道，横向间距600mm一道，12穿心螺栓加48钢管及瑚蝶扣压实固定。4.4、模板体系计算（200X800mm、板模150mm）一.计算参数结构楼板厚150mm,梁宽b=200mm,梁高h=800mm,层高3.0m；结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm,侧模厚度18mm；木材弹性模量E=6000N/mm2,抗弯强度fm=13.00N/mm2,抗剪强度fv=1.40N/mm2 ；支撑采用门式钢管脚手架宽度L=1200mm, 门式钢管脚手架纵向间距900mm,梁边至板支撑的距离0.60m；门式钢管脚手架顶可调底座调节螺杆伸出长度200mm。二.梁底模验算（1）梁底模及支撑荷载计算荷载类型 标准值 单位 梁宽(m) 梁高(m) 系数 设计值底侧模自重 0.5 kN/m2 × (0.20+ 1.38) × 1.2 = 0.95 kN/m砼自重 24.0 kN/m3 × 0.20 × 0.80 × 1.2 = 4.61 kN/m钢筋荷载 1.5 kN/m3 × 0.20 × 0.80 × 1.2 = 0.29 kN/m振捣砼荷载 2.0 kN/m2 × 0.20 × 1.0 × 1.4 = 0.56 kN/m梁底模和支撑承载力计算组合 q1 = 6.41 kN/m梁底模和龙骨挠度验算计算组合()/1.2 q2 = 4.88 kN/m（2）梁底模板验算第一层龙骨间距L=250mm,计算跨数5跨；底模厚度h=18mm,板模宽度b=200mm；W=bh2/6=200×182/6=10800mm3； I=bh3/12=200×183/12=97200mm4；1）抗弯强度验算弯矩系数KM=-0.105Mmax=KMq1L2=-0.105×9.19×2502=-60309N.mm=-0.06kN.m=Mmax/W=60309/10800=5.58N/mm2梁底模抗弯强度=5.58N/mm2fm=13.00N/mm2,满足要求。2）抗剪强度验算剪力系数KV=0.606Vmax=KVq1L=0.606×6.41×250=971.12N=0.971kN=3Vmax/(2bh)=3×971.12/(2×200×18)=0.405N/mm2梁底模抗剪强度=0.405N/mm2fv=1.40N/mm2,满足要求。3）挠度验算荷载不包括振捣砼荷载,则计算荷载q2=4.88kN/m；挠度系数K=0.644；max=Kq2 L4/(100EI)=0.644×4.88×2504/(100×6000×97200)=0.21mm=250/250=1.00mm梁底模挠度max=0.21mm=1.00mm,满足要求。（3）第一层龙骨验算门式钢管脚手架宽度L=1200mm,梁宽C=200mm,=200/1200=0.17 ；第一层龙骨采用木枋 b=80mm,h=80mm；W=bh2/6=80×802/6=85333.3mm3，I=bh3/12=80×803/12=.3mm4。1）抗弯强度验算a 、梁传荷载计算q=q1×第一层龙骨间距/梁宽=6.41×250/200=8.01kN/mMq=qcL(2-)/8=8.01×200/1000×1200/1000×/8=0.41kN.m/8=0.41kN.mb 、板传荷载计算P板重量=1.2×(板厚度×25模板重)1.4×活载=1.2×(0.15×25+0.50)+1.4×2.50=5.75kN/m2板传递到第一层龙骨的荷载P=200/1000×250/1000×5.75=0.29kNa =0.5×(L-c)=0.5×(1200-200)=500mm，Mp=P×a=0.29×0.50=0.145kN.mMmax=MqMp=(0.41+0.145)×106=N.mm=0.555kN.m=Mmax/W=/85333.3=6.5N/mm2第一层龙骨抗弯强度=6.5N/mm2fm=13.00N/mm2,满足要求。2）抗剪强度验算Vmax=0.5×q×梁宽P=0.5×8.01×0.2+0.29=1.09kN=3Vmax/(2bh)=3×1.09×1000/(2×80×80)=0.255N/mm2第一层龙骨抗剪强度=0.255N/mm2fv=1.40N/mm2,满足要求。3）挠度验算q=q2×第一层龙骨间距/梁宽=4.88×250/200=6.1N/mmq=qcL3×(8-423)/(384EI)=6.1×200×12003×(8 - 4 × 0.252+0.253)/(384×6000×.3)=2.08mmp=PaL2×(3-4×(a/L)2)/(24EI)=0.29×1000×500×12002×(3 - 4×0.422)/(24×6000×.3)=1.17mmmax=qp=2.08+1.17=3.25mm=1200/250=4.80mm第一层龙骨挠度max=3.25mm=4.80mm,满足要求。（4）第二层龙骨验算门式钢管脚手架纵向间距900mm,计算跨数2跨；第二层龙骨采用单木枋: b=80mm, h=80mm, W=1×80×802/6=85333mm3，I=1×80×803/12=mm4 ；1）抗弯强度验算P=V=1/2×q×梁宽P=0.5×8.01×200/1000+0.29=1.09N，弯矩系数KM=0.474Mmax=KMPL=0.474×1.09×1000×900=N.mm=0.465kN.m =Mmax/W=/85333=5.45N/mm2 第二层龙骨抗弯强度=5.45N/mm2fm=13.00N/mm2,满足要求。2）抗剪强度验算剪力系数KV=2.274Vmax=KVP=2.274×1.09×1000=2479N =3Vmax/(2bh)=3×2.479×1000 /(2×80×80)=0.58N/mm2 第二层龙骨抗剪强度=0.58N/mm2fv=1.40N/mm2,满足要求。3）挠度验算P=V=1/2×q×梁宽P板传=0.5×6.1×200/1000+0.29=0.9kN，挠度系数K=2.411max=KPL3/(100EI)=2.411×0.9×1000×9003/(100×6000×=0.78mm=
