山东某高层办公楼114m高架模板专项施工方案(创泰山奖、计算书).doc

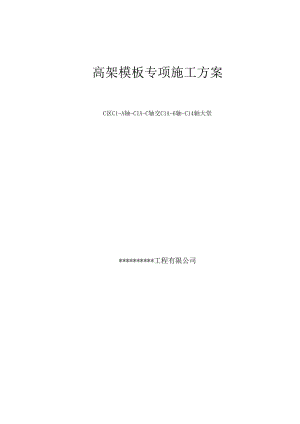

高架模板专项施工方案C区C1-A轴-C1A-C轴交C1A-6轴-C14轴大堂*工程有限公司第一节 编制依据1. 日照银河华府工程施工图纸。2. 施工图纸会审纪要。3. 建筑结构荷载规范（GB50009-2001）中国建筑工业出版社；4. 混凝土结构设计规范（GB50010-2002）中国建筑工业出版社；5. 建筑施工计算手册江正荣著 中国建筑工业出版社；6. 建筑施工手册第四版 中国建筑工业出版社；7. 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2010）8. 建筑施工模板安全技术规范(JGJ162-2008)第二节 工程概况工程名称：*建设地点：*建设单位：*设计单位：青岛腾远设计事务所有限公司监理单位：*勘察单位：日照市岩土堪察院施工单位：*建设规模：*承包方式：施工总承包质量标准：创“泰山奖”安全目标：零伤亡，事故发生频率控制在2以内。环境目标：无污染工期要求：648日历天，开工日期2010年11月10日，竣工时间2012年11月28日。一、结构设计概况：本工程为框架-核心筒结构，地上A楼为25层，B楼为21层，一至二层为沿街，以上为办公楼，建筑物总长度为：103.5m，宽29.9m，建筑物高度，A楼99.5m，B楼85.1m，工程抗震设防烈度为7度，设计地震加速度值为0.05g。抗震等级为二级，建筑场地土类型属中软场地土，地基基础设计等级为乙级。基础设计安全等级为二级。基本风压为0.45（KN/m2），地面粗糙度类别为B类。基本雪压为0.40（KN/m2），冻土深度为0.32m。结构设计使用年限为50年。地下一层C区为车库，建筑面积为20653.92 ，建筑结构形式为框架结构。自防水钢筋混凝土墙体抗渗等级为P6。合理使用年限为50年，抗震设防烈度为7度。耐火等级为一级。本工程基础形式为：主楼核心筒基础为钢筋混凝土筏板基础，C1#A底板厚2000mm,C1#B底板厚1800mm，核心筒以外采用柱下独立基础+防水地板（900mm厚），主楼以外基础采用柱下独立基础+防水底板。大构件主要存在地下室。框架柱最大截面尺寸1100×1100mm, 车库顶板梁最大截面尺寸1700×600mm,最大板厚180mm。剪力墙最大厚度400mm。第三节 方案选择本施工段为C区C1-A轴-C1A-C轴交C1A-6轴-C14轴一层大堂，自一层至屋面结构高度为11.4m，梁最大截面为500×1100mm，板厚150mm，为保证工程安全质量特编制此方案，考虑到施工质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，搭拆方便，便于检查验收。5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。6、本方案未高架模板施工专项施工的补充方案，其他部位模板安装施工祥见高架模板施工专项方案。第四节 材料选择框架柱采用竹胶板，梁的底模与侧模均采用厚1830×915×15mm胶合模板，板采用胶合模板。梁底采用A48×3.0钢管配50×80方木，梁侧主龙骨采用50×80方木并采用M12穿梁螺栓对拉。梁侧立杆采用48×2.8圆钢管，配备钢管顶托、钢管扣件、脚撑、MJ夹具和一定数量的厚板、木楔垫板。板模板顶板模板采用15mm 厚胶合板，立杆采用48×2.8圆钢管。此施工段结构层高为11.4m，立杆间距800×800mm，每根立杆底部设置垫板，支架立杆应竖直设置，2m高度的垂直允许偏差为15mm，梁底模板支架附加立杆，单根立杆设在梁模板中心线处，其偏心距不应大于 25mm，采用双根立杆时均布布置，距底板200mm处设第一道纵横向扫地杆，最大步距1500mm并设置纵横水平拉杆，梁底附加立杆同满堂架体设纵横向水平杆。立杆使用2m、3m、4m、6m钢管及对接扣件搭设，接头位置禁止在同一截面上，上部支撑采用可调节顶撑，其自由端高度不得大于500mm。每6m设置纵横向剪刀撑，支架四边与中间每隔四六排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置，其两端与中间从顶层开始向下设置二道水平剪刀撑。为保证顶板的整体砼成型效果，将整个顶板的胶合板按同一顺序、同一方向对缝平铺，必须保证接缝处下方有龙骨，且拼缝严密，表面无错台现象。梁模板（扣件钢管架）梁的底模与侧模均采用厚15mm胶合板，梁底采用48×3.0圆钢管，跟梁截面平行布置，间距为250mm。梁侧龙骨采用4根50×80方木。M12穿梁螺栓均匀布置，水平间距400450。梁侧立杆采用48×2.8圆钢管，梁两侧立杆间距1.6m，采用双扣件连接方式，梁底设置两道立杆顶撑。梁侧模、梁底板按图纸尺寸进行现场加工，由塔吊运至作业面组合拼装。 2、梁模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）根据梁跨度，决定顶板模板起拱大小：4不考虑起拱，4L6起拱10mm，6 的起拱15mm，本施工段梁宽度较大，均已超过6m，起拱高度按15mm考虑；（4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°）。模板安装工艺、模板安装拆除技术措施、安全环保文明施工措施、模板安装应急预案等详见高架模板施工专项方案。第五节 计算书计算依据建筑施工模板安全技术规范(JGJ162-2008)。 计算参数: 模板支架搭设高度按11.4m计算 梁截面 B×D=500mm×1100mm，立杆的纵距(跨度方向) l=0.80m，立杆的步距 h=1.50m， 梁底增加2道承重立杆。 面板厚度15cm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。 木方50×80mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。 梁两侧立杆间距 1.60m。 梁底按照均匀布置承重杆4根计算。 模板自重0.50kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载5.00kN/m2。 梁两侧的楼板厚度0.15m，梁两侧的楼板计算长度0.50m。 扣件计算折减系数取1.00。图1 梁模板支撑架立面简图 计算中考虑梁两侧部分楼板混凝土荷载以集中力方式向下传递。 集中力大小为 F = 0.9×1.20×25.000×0.150×0.500×0.200=0.405kN。 采用的钢管类型为48×2.8。 一、模板面板计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照多跨连续梁计算。 作用荷载包括梁与模板自重荷载，施工活荷载等。 1.荷载的计算： (1)钢筋混凝土梁自重(kN/m)： q1 = 25.000×1.100×0.500=13.75kN/m (2)模板的自重线荷载(kN/m)： q2 = 0.500×0.20×(2×1.100+0.500)/0.500=0.540kN/m (3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)： 经计算得到，活荷载标准值 P1 = (1.000+4.000)×0.500×0.200=0.500kN 考虑0.9的结构重要系数，均布荷载 q = 0.9×(1.20×13.75+1.20×0.540)=15.433kN/m 考虑0.9的结构重要系数，集中荷载 P = 0.9×1.40×0.500=0.630kN 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 20.00×1.80×1.80/6 = 10.80cm3； I = 20.00×1.80×1.80×1.80/12 = 9.72；15.43kN/m 计算简图 弯矩图kN.mkN.m) 剪力图(kN) 变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下： 变形计算受力图 变形图(mm) 经过计算得到从左到右各支座力分别为 N1=0.388kN N2=1.558kN N3=1.558kN N4=0.388kN 最大弯矩 M = 0.025kN.m 最大变形 V = 0.054mm (1)抗弯强度计算 经计算得到面板抗弯强度计算值 f = 0.025×1000×1000/10800=2.315N/mm2 面板的抗弯强度设计值 f，取15.00N/mm2； 面板的抗弯强度验算 f < f,满足要求! (2)抗剪计算 可以不计算 截面抗剪强度计算值 T=3×858.0/(2×200.000×18.000)=0.358N/mm2 截面抗剪强度设计值 T=1.40N/mm2 抗剪强度验算 T < T，满足要求! (3)挠度计算 面板最大挠度计算值 v = 0.054mm 面板的最大挠度小于166.7/250,满足要求! 二、梁底支撑木方的计算 （一）梁底木方计算 按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.558/0.200=7.791kN/m 最大弯矩 M = 0.1ql2=0.1×7.79×0.20×0.20=0.031kN.m 最大剪力 Q=0.6×0.200×7.791=0.
