马岭河大桥挂篮施工——施工组织设计.doc

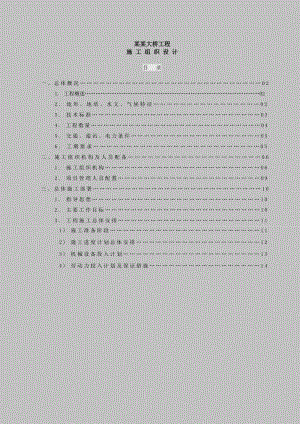

某某大桥工程施 工 组 织 设 计目 录一、总体概况021. 工程概述022. 地形、地质、水文、气候特征023. 技术标准034. 工程数量045. 交通、通讯、电力条件056. 工期要求05二、施工组织机构及人员配备061. 施工组织机构062. 项目管理人员配置09三、总体施工部署101. 指导思想102. 主要工作目标103. 工程施工总体安排111) 施工准备阶段112) 施工进度计划总体安排123) 机械设备投入计划134) 劳动力投入计划及保证措施14某某大桥工程施 工 组 织 设 计一、总体概况（一）、工程概述：某某大桥K31+867K32+383位于兴义市威舍至至鲁屯一级煤炭专用公路主线第四合同段上，桥梁全长516m ，桥面总宽21m主桥为3*30+3*30+（77+140+77）+1*30共4联，引桥为装配式预应力混凝土先筒支后后桥面连续T梁，主桥为连续刚构桥，桥梁平面位于直线上，桥面纵向为-1.5%与0.6%的凹型曲线，桥面横向为2.0%的双向横坡。（二）、地形、地质、水文、气候特征：1、地形、地貌：桥位于兴义市清水河镇与马玲镇交界，纳秧与小蚌之间，上跨某某大峡谷。属构造剥蚀低中山侵蚀峡谷地貌，海拔在9831112m之间，相对高差129m。桥轴线岸坡地势陡峻，威舍岸较缓，3035°，鲁屯岸较陡，4090°。桥位区域构造位于乐黑万屯鲁屯向斜西南翼，未发现活动性断裂及区域性断层通过，构造简单，岩性单一，地层稳定，岩层产状285°11°。乐黑万屯鲁屯向斜：经乐黑、万屯、鲁屯等地，长大于35Km。轴向北西断280°，中段340°，南东段300°，呈反“S”型。核部地层为三迭系中统关岭组第三段（T2g3），翼部地层关岭组第二段（T2g2）、第一段（T2g1）及下统永宁镇组第二段（T1yn2）。地层1030°，枢纽以10°左右倾角昂起。形成开阔平缓的向斜，万屯附近大部被断层切失，纵横断层发育。桥位区出露地层较新，基岩为三叠系。覆盖层为第四系坡积粘土、崩塌块石土，具体岩土划分与岩性分述如下：（1）残坡积粘土（Q4el+d1）:褐色，可塑硬塑状，碎石含量1015%，粒径220mm不等。钻探揭露厚度0.54.0m，桥位区普遍分布，普通土II级。fao=180Kpa(经验值)。（2）块石土（Qc）：褐色，中密，潮湿，块石以次棱角状为主，灰岩成分，粘粒含量1020%。钻探揭露厚度4.56.5m，崩塌成因，河床堆积，间夹褐色中密砂土，呈交互沉积，普通土II级。fao=200KPa（经验值）。（3）强风化灰岩：深灰色，碎裂结构，节理裂隙极发育，岩体破碎，属软岩。岩芯呈块状、短柱装，厚1.53.0m。软石IV级。地基承载力基本容许值fao=500KPa(经验值)。（4）中风化灰岩：灰色，中厚层厚层状，节理裂隙较发育，岩体较破碎，属较坚硬岩，岩芯呈短柱状、长柱状、次坚石V级。饱和单轴抗压强度标准值frk=42.55Mpa，地基承载力基本容许值fao=2000KPa 。2、水文、气象： 桥位区地表径流某某，系盘江北岸一级支流，流量大而急。桥位区河谷较开阔，水流较平缓。两岸岸坡地势较高，地表水不发育，主要靠大气降水补给，降水沿斜坡汇入某某。地下水受地层岩性、构造控制，桥位区地下水赋存条件简单。地下水类型主要为基岩裂隙水，其次为覆盖层孔隙水。两岸地势较高，地下水埋藏较深，勘察期间未见地下水出露。河谷地带受河水补给，地下水位略高于河床水水位。根据水质分析资料，地表水类型为CNaI型即碳酸盐钙质水，PH值为7.60。根据JTGC20-2011标准，桥位区水对混凝土结构物有硫酸盐、镁离子和总矿化度等微腐蚀性；对钢筋混凝土结构中钢筋有氯盐微腐蚀性。区属亚热带温暖春干气候，热量条件好，光照充足。夏无酷暑，冬无严寒，雨热同季，雨旱季节明显，年平均气温16.1。最热七月均温22.2，最冷一月均温7.1，极端最高气温34.9。极端最低气温-3.1。年平均积温4756。年日照时数1647.3小时。年均降水量1520.9mm，降水量多集中于五至十月。年无霜期342天，南部冬春季常偏旱，北部夏季时有冰雹灾害。3、场地稳定性与适宜性桥位区未发现滑坡、崩塌、泥石流、软弱夹层等不良地质现象，岸坡稳定，岩层产状285°11°。根据钻探资料判断桥位区地层稳定，中风化层（持力层）岩质较坚硬，无软弱夹层。工程建设对场地已有地质环境改变较小，不会诱发新的地质灾害。综上所述，场地整体较稳定，适宜修建构筑物。（三）、技术标准1、道路等级：一级公路；2、设计车速：60m/h；3、桥梁宽度：2×0.5m(防撞护栏)+净9.5m+0.5m(防撞护栏)=214、桥面横坡：2%,双向；5、桥面纵坡： 5%；6、洪水频率：1/100；7、桥梁主体结构设计使用年限：100年。8、设计安全等级：I级。9、耐久性设计环境类别：I类。（四）、工程数量 根据施工图设计文件，本工程的主要工程数量统计如下：某某大桥主要工程数量表序 号项 目单 位数 量备 注上部结构1预应力箱梁砼m39670C552预制T梁m32145C503混凝土桥面铺装m31132C504上部结构钢筋t2630.375钢绞线t62503015.24下部结构1桩基m6675砼 2基础砼m1107C25片石砼3承台砼m373764台帽、垫石（挡块）砼m3385墩(台)身砼m3124576桥头搭板m388C307下部结构钢筋t3839.688桥台（墩）填方m3799 （五）、交通、通讯、电力条件现场道路宽畅，施工范围场外道路可通行各种车辆，供施工设备及材料进场。现场道路入口分别为南侧东向与二环路盐厂处现有道路。建设单位提供施工临时用水、用电接驳点至工地。（六）、工期要求本工程业主要求的计划工期为14个月，共450天，我项目部的计划工期为14个月，即从2014年3月7日-2015年5月1日。 二、施工组织机构及人员配备(一)、施工组织机构为了加强施工进度的协调控制、强化质量管理、及时落实业主、监理指令，我们拟在项目经理部下设6个主要职能部室。在施工组织过程中，我公司拟遵循以下组织原则：A. 项目经理部实行项目经理负责制。项目经理为公司法人代表在该项目上的全权委托代理人，拥有项目内施工管理人员、施工机械设备、工程材料及财务的调度、使用及经营的权利。B. 该项目部设项目经理1人，主管工程技术的技术负责人1人，主管施工现场调度、安排的副经理1人。 各主要部室的职责如下：1、 工程技术部：下设测量、施工组。负责合约管理、施工技术措施，施工方案制定，工程的测量放样、施工图方案的制定。2、 质检部：下设试验室、质量检测组，负责材料试验，砂浆、砼强度、路基压实度等全部试验检测、质量评定工作。施工过程中的中间质量监督、考核和检测。负责分项、分部、单位工程的各工序质量检测评定以及施工过程中质量抽检工作。3、 物资设备部：下设材料采购组、机械维修组、机械作业组。负责外购材料采购供应；机械的正常保养维修及油料、机械配件采购。负责机械采购和进退场的安排。4、 综合部：负责接待联络，生活管理、地方协调，文件管理， 5、 财务科：下设会计组、出纳组，负责整个工程资金管理，提出资金流量计划，进行成本核算，维护财经纪律，审计资金流向。6、 安保部：负责该项目工程范围内的生产安全管理，监督检查，制定安全生产措施方案及宣传教育，文明施工，负责施工管理人员及工程材料、机具和其他财产的保卫工作。施工组织机构见组织机构图。 (二)、项目管理人员配置：1、主要专业管理人员配备： 根据项目部的施工组织机构，配备项目管理人员见下表：序号部门或单位岗位人 数备 注1主要领导项 目 经 理1项目副经理1项目总工程师12工程技术部部 长1科 员33质检部质检工程师1试 验 员15财务部会 计1出 纳16测量组组 长1测 量 员27机料部机料工程师19安保部安 保 人 员210办 公 室主 任111小 计18三、总体施工部署（一）、指导思想贵州省兴义市某某大桥工程建设规模较大，结构较复杂，质量、工期及文明施工要求较高。因此，贯彻落实我司“质量第一、服务第一、业主第一、以优取胜”的质量方针，“重合同、守信用、高效、优质”完成本项目施工，对巩固我司在本市的市场份额及社会信誉，争取与业主更多的合作机会有着深远而又重大的意义。整个施工组织设计的编制充分结合工程性质和规模、工期及质量要求，机械装备程度、材料供应情况、地质及气候条件，从经济和技术统一的全局出发，通盘考虑。突出“组织”二字，对施工中的人力、物力、方法，时间与空间，需要与可能，局部与整体，阶段与全过程，前方与后方等给予周密的安排。将可能出现的问题在施工组织设计编制阶段就给予解决。（二）、主要工作目标 主要工作目标序号目标名称目 标 内 容1质量确保兴义市优良工程等级2工期15个月（2014年3月7日开工，2015年5月1日竣工）3安全施工不发生重大安全事故，轻伤频率不超过0.3%4文明施工达到兴义市规定的文明工地标准（三）、工程施工总体安排 针对本工程的结构特点及工程规模
