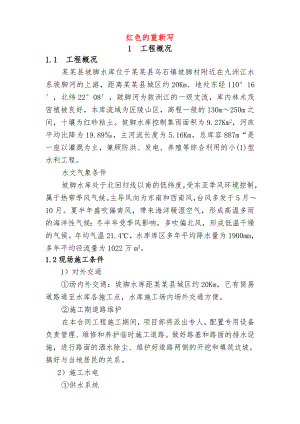

红色的重新写1 工程概况1.1 工程概况某某县坡脚水库位于某某县乌石镇坡脚村附近在九洲江水系坡脚河的上游，距离某某县城区约20Km地处东经110°16，北纬22°08，跛脚河为救洲江的一级支流，库内林木茂密植被良好，本库流域为匠陵山区，高程一般的130m250m之间，十壤为红砂粘土。坡脚水库控制集雨面积为9.27Km2，河床平均比降为19.89，主河流长度为5.16Km。总库容887m“是一座以灌溉为主，兼顾防洪、发电、养殖等综合利用的小(1)型水利工程。水文气象条件坡脚水库处于北回归线以南的低纬度，受东亚季风环境控制，属于热带季风气候。主导风向为东南和西南风，台风多发于5月10月。夏半年盛吹偏南风，带来海洋暖湿空气，形成高温多雨的海洋性气候；冬半年受季风影响，多吹偏北风，形成低温干燥的气候。年均气温21.4，水库库区多年平均降水量为1900mm，多年平均径流量为1022万m3。1.2现场施工条件1）对外交通场内外交通：坡脚水库距某某县城区约20Km，已有简易道路通至水库各施工点，水库施工场内场外交通方便。施工期道路维护在本合同工程施工期间，项目部将派出专人，配置专用设备负责管理、维修和养护临时施工道路。做好路基和路面的排水设施，进行路面的洒水除尘、维护好道路两侧的开挖和填筑边坡，搞好与当地居民的关系。2）施工水电供水系统施工用水可直接从水库用水泵抽取，用水水质和水量均能满足生产需要。供电系统施工用电可从附近村屯电网连接，电源可以满足施工要求，但为了考虑停电影响，需考虑一台备用发电机。施工照明本合同工程施工期间，项目部、民工生活区及施工场地照明采用220V照明线路。项目部、民工生活区照明采用日光灯照明，施工作业面及搅拌机区域照明采用碘钨灯照明。4）材料供应条件本工程建设所需的钢筋、木材、水泥、块石、碎石等均可在良田镇采购，运距约1.05.Okm。河沙需到九洲江的采砂场采购。2 施工准备工作及各项资源需要量计划项 目 经 理2.1施工组织准备项目技术负责人项目副经理后勤保卫组材料供应组安全质量组计划财务组施工技术组各 施 工 班 组项目组织机构图项目组织机构管理层由项目经理、项目技术负责人、施工员、质检员、安全员、材料员、会计员等人员组成，作业层配备各种机手、司机、修理工、木工、砼工、电工、电焊工、砌筑工和普通工以及各类装饰工等，劳动力进场计划见下表：劳动力进场计划表 工种人数时间高级工中级工初级工普工管理人员合 计人数人工工日数2011年2月6 12 18 26 10 72 13413月8 16 24 26 10 84 25534月7 14 21 26 10 78 22945月4 8 12 12 10 46 13986月4 8 12 12 10 46 13537月121022216121022 新工人于开工前三天进场，进场后由安全员对新员工进行安全、防火和文明施工教育；为落实施工进度计划和技术责任制，由项目技术负责人和施工员对班组长和新员工逐级进行交底，交底内容包括：工程进度计划，分项工程的施工工艺标准及安全、技术措施，降低成本和质量保证措施，质量标准和验收规范等。2.2 技术准备2.2.1熟悉和审查施工图纸由项目技术负责人组织施工员、质检员和班组长等有关施工人员做好图纸的熟悉和自审工作，做好自审记录，参加建设单位主持的图纸会审，形成图纸会审纪要。组织人员对设计提交的工程桩点进行校核，从工程桩点引出本工程的控制桩。2.2.2分部工程和单元工程划分(另附)2.2.3各种半成品准备本工程现有施工图纸中没有需要加工的砼预制品。 2.2.4检测仪器准备由于工程地点位于玉林市某某县，所以测试项目委托玉林市水科所试验单位进行测试。部分简单的测试项目在工地现场完成，所需检测试验仪器(所有的检测试验仪器应经过技术监督部门检验合格)见下表。现场检测试验仪器表 序号名称规格、型号单位数量备注1经纬仪J2套12水准仪DS3套13全站仪5级套12.3施工主要材料和施工机械设备准备2.3.1施工主要材料准备根据施工图纸提供的工程量，工程需要的主要材料有：钢筋20.7t，水泥341吨，中砂736 m3，碎石412m3，块石1628m3。根据施工进的安排和工程施工工期短、碎石、河砂和块石需求量大且比较分散等特点，必须提前进行备料才能满足施工的要求。材料进场计划表见下表 主要材料进场计划表名称规格计量单位数量备注总量3月4月5月6月7月水泥t34124226502120河砂m37362364271碎石m34123432849块石m31628319751558钢筋t20.71010.2 2.3.2施工机械设备准备根据施工进度的安排，施工机械将按照下页表安排的计划进场。 施工机械进场计划表序号设备名称型号及规格数量购置年份已使用台时数进场时间退场时间一土石方施工机械1反向铲挖掘机PC3001台20087002011.2.282011.7.102装载机ZL501台20078002011.2.282011.7.103自卸汽车10T1辆20089502011.2.282011.7.104农用车5辆20076002011.2.282011.7.105空压机6m31套20054002011.2.282011.7.106风钻24枪2台20072002011.2.282011.7.107打夯机2台20093002011.2.282011.7.108洒水车5t1台20098002011.2.282011.7.10二钢筋砼施工机械1砼搅拌机强制式5002台20097552011.2.282011.7.102插入式振动器1.5KW2台20074002011.2.282011.7.103插入式振捣器2.2KW1台20083002011.2.282011.7.104平板式振动器2.2KW2台20062002011.2.282011.7.105电动冲击锤Z1C-MD014台20073002011.2.282011.7.106钢筋调直机1台20087002011.2.282011.7.107钢筋切断机1台20096002011.2.282011.7.108钢筋弯曲机1台20088002011.2.282011.7.109电焊机1台20064002011.2.282011.7.10三灌浆机械1钻机XJ-1503台20082502011.2.282011.7.102钻机SGZ-A4台20083302011.2.282011.7.103钻机XY-24台20095002011.2.282011.7.104钻机ZPC1台20085002011.2.282011.7.105高喷台车8台20092502011.2.282011.7.106高喷机CYP-58台20082902011.2.282011.7.107灌浆泵3SNS8台20093402011.2.282011.7.108灌浆泵BW-2004台20063602011.2.282011.7.109注浆泵XB-902台20068502011.2.282011.7.1010空压机6m32台20083302011.2.282011.7.1011高压清水泵3DZ-S28台20102502011.2.282011.7.1012搅拌机JB-5002台20085002011.2.282011.7.1013高速搅拌机ZJ-8006台2010902011.2.282011.7.1014低速搅拌机2×200l4台20082502011.2.282011.7.1015排污泵2PN4台20094502011.2.282011.7.1016灌浆自动记录仪J31C-D8台20083502011.2.282011.7.1017高压灌浆塞YS4台20082902011.2.282011.7.1018泥浆泵300L(双桶)6台20098602011.2.282011.7.1019振动筛2台20098602011.2.282011.7.1020水泵IS单级20m3/min4台20098602011.2.282011.7.10四其它机械1离心泵2.5KW1台20058302011.2.282011.7.102潜水泵1.5KW4台20058302011.2.282011.7.103生活及管理用车1辆20081002011.2.282011.7.104双胶轮车30辆20092002011.2.282011.7.105砂浆搅拌机LJW-6L2台20095002011.2.282011.7.103 施工围堰与施工排水3.1施工围堰本工程主体工程充分利用枯水期，所有项目均不受库水位影响，施工时无需考虑施工围堰及导流。3.2施工排水（1）高压旋转喷灌浆排水本工程施工大坝进行高压旋转喷灌浆的排水方案为：沿坝外坡面设置一道1000×1000mm的排水沟，将施工污排入坝外坡脚渠道。4 主体工程施工方法本工程的主体工程包括:土方工程施
